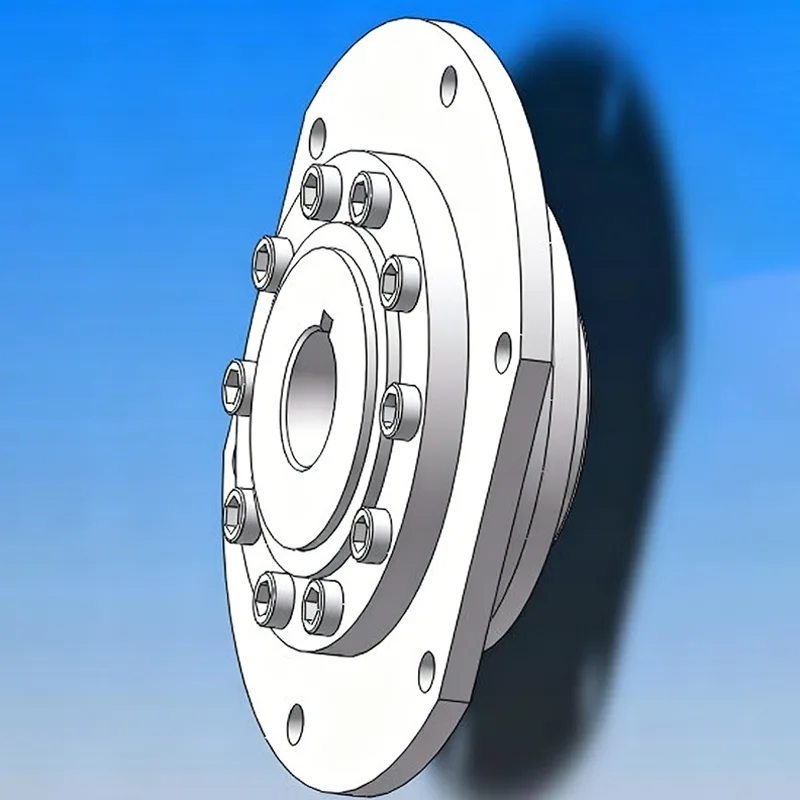

Сферическая роликовая муфта типа WJA

Сферическая роликовая муфта типа WJA — это модернизированный компонент соединения трансмиссии, специально разработанный для условий работы в тяжелых условиях и с большими нагрузками. Опираясь на зрелую конструкцию передачи со сферическими роликами и универсальный метод соединения с цилиндрическими отверстиями вала, он обеспечивает баланс между простотой установки и эксплуатационной стабильностью.

В отличие от обычных компонентов трансмиссии, он обладает многомерной компенсацией смещения, высокой несущей способностью и высокой адаптируемостью к окружающей среде. Благодаря комплексной ковке и точной обработке он улучшает структурные характеристики и может эффективно выдерживать сложные и суровые условия работы, а также высокочастотные режимы работы в течение длительного времени. Это основной предпочтительный компонент для передачи энергии в различном тяжелом промышленном оборудовании.

Преимущества процесса

1. Интегрированное формование из высокопрочного материала.

Используя высококачественное сырье из высокопрочных сплавов, продукт формируется посредством полного процесса ковки. В общей конструкции нет зазоров в швах, а ее базовая прочность и структурная вязкость намного превосходят показатели обычных сварных изделий. Это гарантирует, что такие проблемы, как деформация и разрушение под большой нагрузкой, будут исключены с самого начала.

2. Точная обработка на станке с ЧПУ.

Вся машина обрабатывается с использованием прецизионной обработки с ЧПУ. Погрешности размеров ключевых компонентов контролируемы, а отклонение соосности невелико, что обеспечивает точность сборки компонентов и предотвращает появление чрезмерного зазора при сборке, вызывающего дрожание и ослабление неисправностей.

3. Общая термообработка, укрепляющая обработка.

Сферическая роликовая муфта типа WJA подвергается общей оптимизации процесса термообработки. Это одновременно повышает общую твердость и структурную прочность изделия, достигая баланса жесткости и прочности. Он может выдерживать удары тяжелых нагрузок и избегать усталостных повреждений, вызванных длительными переменными нагрузками.

4. Процесс тонкого шлифования контактных поверхностей роликов.

Контактные поверхности передающих роликов сердечника тщательно отшлифованы. Сопрягаемые контактные поверхности гладкие и плоские, что обеспечивает плавное и беспрепятственное зацепление во время работы без заедания или заедания, что значительно снижает потери при передаче.

5. Многократный строгий контроль качества.

Внедрены несколько уровней стандартов контроля качества, строго контролирующих основные параметры, такие как точность размеров, соосность и зазор. Это контролирует качество от источника и гарантирует, что продукт может работать непрерывно без ослабления, сбоев или нестабильной работы в течение длительного периода.

Адаптивность к условиям эксплуатации

- Устойчивость к атмосферным воздействиям в широком температурном диапазоне: сферическая роликовая муфта типа WJA обладает превосходной устойчивостью к высоким и низким температурам, способна адаптироваться к экстремальным погодным условиям, таким как воздействие солнечного света на открытом воздухе, сильный холод и влажность, не подвержена влиянию регулярных изменений температуры и поддерживает стабильную работу в любое время года.

- Устойчивость к коррозии в сложных средах: благодаря усиленной уплотнительной структуре он может эффективно предотвращать эрозию пыли, масла и влаги снаружи, обеспечивая комплексную защиту внутренней конструкции роликовой передачи, подходящей для пыльных, жирных и влажных суровых производственных цехов.

- Адаптируемость к режимам работы высокой интенсивности: он может идеально адаптироваться к режимам работы высокой интенсивности, таким как 24-часовая непрерывная работа, частый пуск-останов и возвратно-поступательное движение оборудования, с непрерывной и стабильной выходной мощностью, без затухания мощности или сбоев передачи.

- Универсальное применение в тяжелых условиях: подходит для различного тяжелого промышленного оборудования, такого как краны, металлургическое оборудование и горнодобывающее оборудование, оно может стабильно выдерживать различные суровые условия эксплуатации и является надежным опорным компонентом для тяжелых трансмиссионных систем.

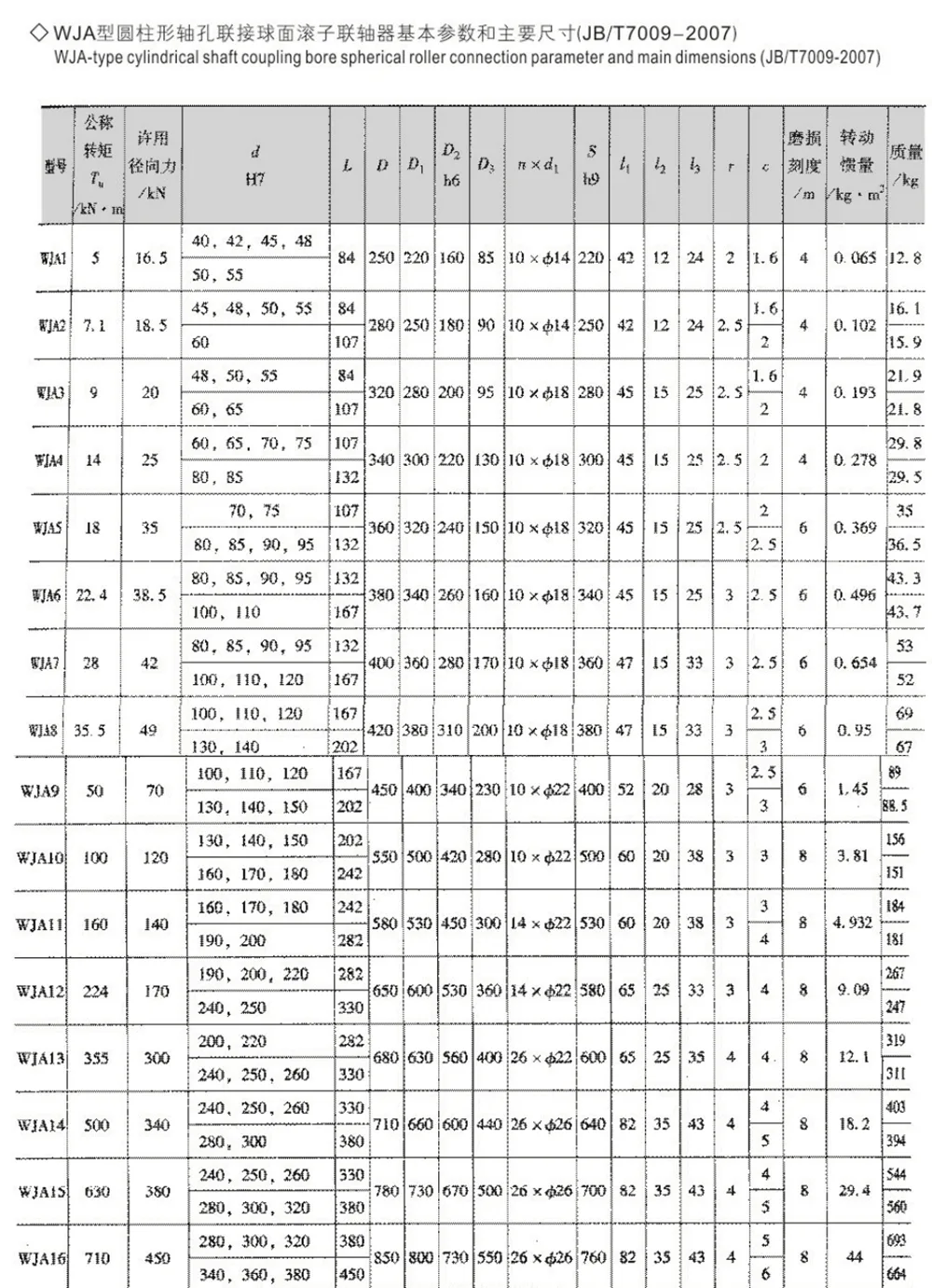

Примечание: 1. Момент инерции и масса рассчитываются приблизительно исходя из минимального диаметра отверстия вала.

2. Используйте диаметр отверстия вала и степень Si L, выходящие за рамки указанного или другого типа шпоночной канавки, по согласованию с производителем.

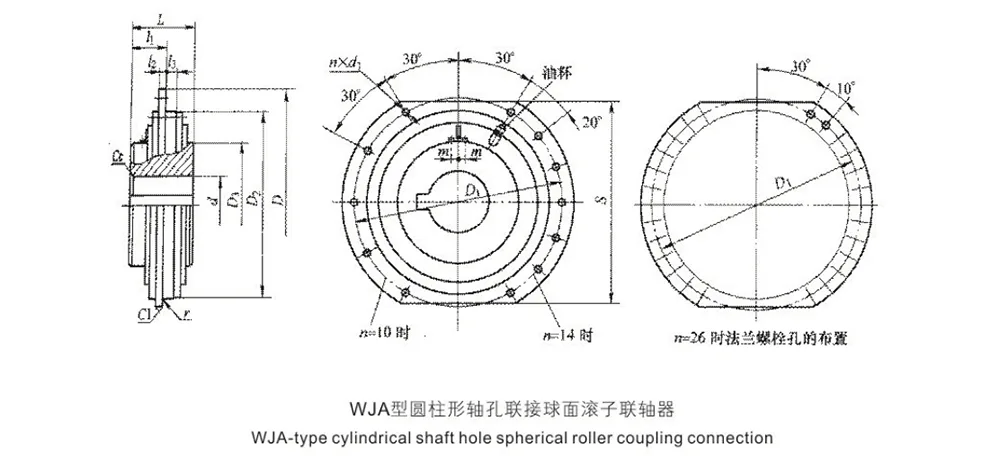

Отверстие вала, форма соединения и размеры муфты типа WJA должны соответствовать отверстию вала типа J1 и шпоночной канавке типа A или типа B, указанным в GB/T 3852-1997, а шероховатость поверхности Ra отверстия вала не должна превышать 3,2 мкм.

Перед установкой удалите заусенцы с муфты. При сборке нанесите смазку на полости роликов.

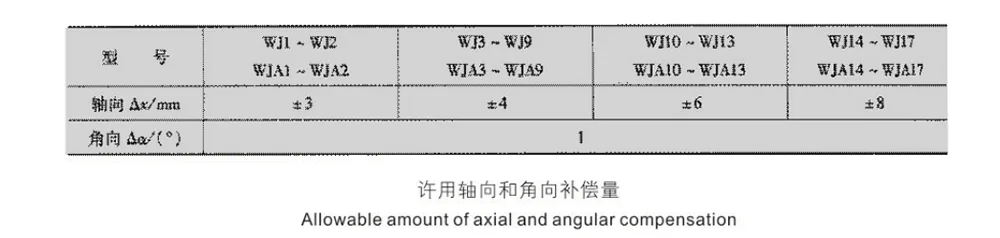

После сборки каждая полумуфта должна иметь возможность свободно вращаться и перемещаться в осевом направлении на значение Δx, указанное в Таблице 4-107.

Часто задаваемые вопросы

Вопрос 1: Каковы основные преимущества сферических роликовых муфт типа WJA?

A1: Сферическая роликовая муфта типа WJA использует для соединения цилиндрические отверстия вала, что обеспечивает высокую универсальность и простоту сборки. Оно также сохраняет возможность компенсации многомерного смещения сферической роликовой муфты, обеспечивая баланс между простотой установки и стабильностью трансмиссии. Оно специально разработано для адаптации к коробкам передач, барабанам и механизмам трансмиссии различной тяжелой техники.

В2: Можно ли использовать его в течение длительного времени в пыльных, маслянистых и влажных условиях на открытом воздухе?

A2: Изделие оснащено усиленной уплотнительной конструкцией, которая эффективно предотвращает попадание пыли, масла и водяного пара во внутреннюю структуру. В то же время он обладает отличной устойчивостью к перепадам температуры как при высоких, так и при низких температурах, и может быть адаптирован к сложным и суровым условиям работы, таким как открытые площадки на открытом воздухе, пыльные и масляные цеха и т. д., для длительной эксплуатации.

В3: Подходит ли этот продукт для тяжелонагруженного оборудования, которое часто запускается и останавливается и работает непрерывно в течение 24 часов?

A3: Изделие прошло общую термическую обработку для повышения его прочности и отличной усталостной прочности. Он может выдерживать воздействие частых запусков и остановок, а также длительную непрерывную работу с полной нагрузкой. Выходная мощность стабильна, частота отказов низкая и подходит для режимов промышленной эксплуатации высокой интенсивности.

- Вопрос 4: Как преимущество технологии обработки продукта типа WJA влияет на работу оборудования?

A4: Интегрированная ковка + прецизионная обработка с ЧПУ обеспечивает общую точность машины с небольшой погрешностью соосности и отсутствием дрожания во время работы; Тонкая шлифовка контактной поверхности роликов делает зацепление более гладким, потери при передаче снижаются, а вероятность ослабления или выхода из строя в течение длительного периода эксплуатации снижается, что значительно снижает затраты на техническое обслуживание.
