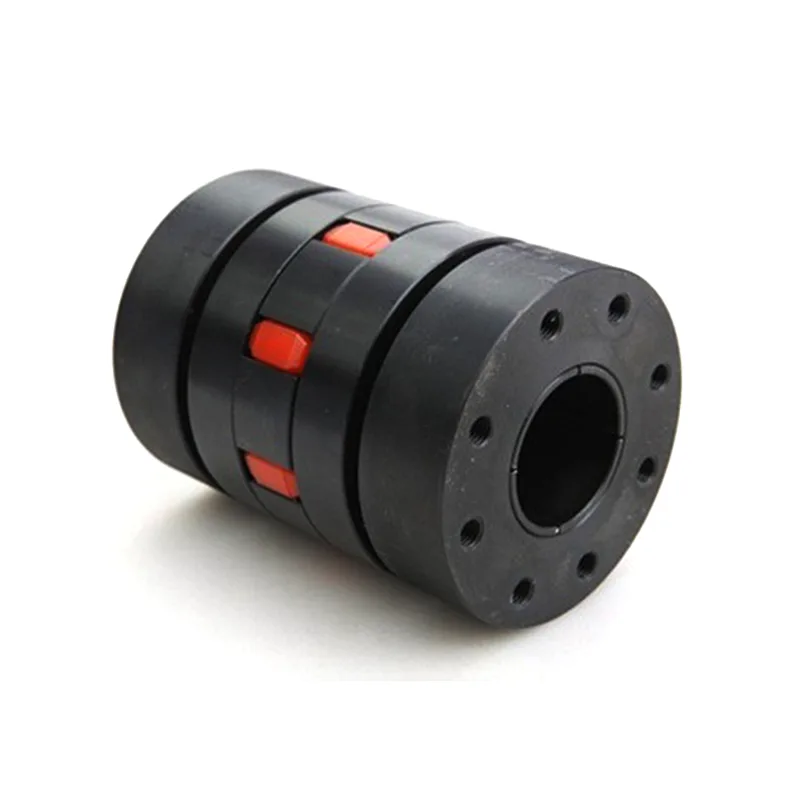

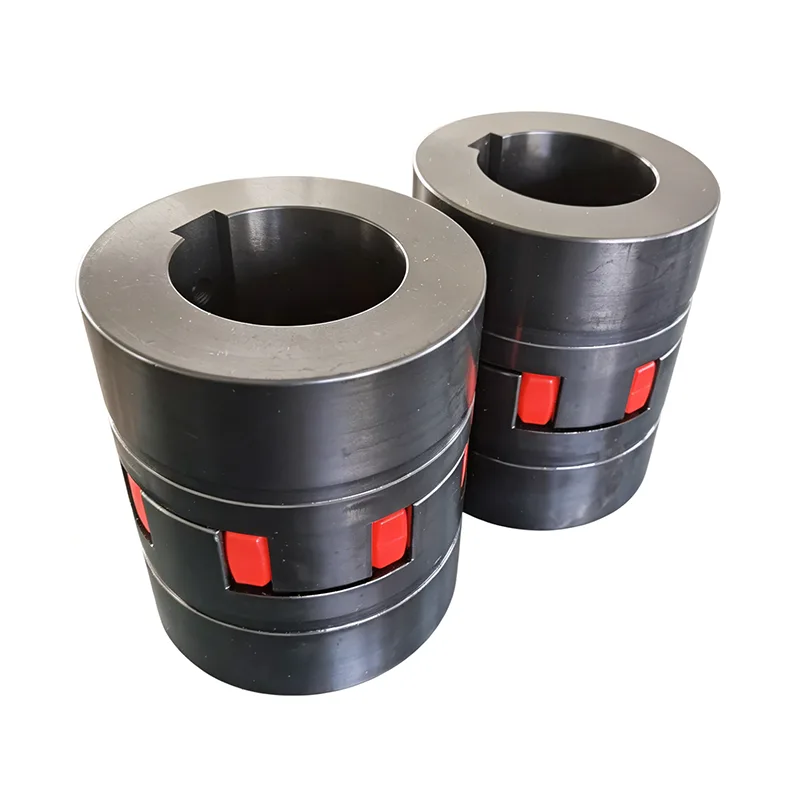

Челюстная эластичная муфта

Щековая эластичная муфта, также известная как эластичные муфты сливного типа, представляет собой широко используемый гибкий демпфирующий компонент в промышленной передаче энергии, находящий широкое применение в различных системах привода вала средней и низкой мощности.

Челюстные эластичные муфты в сравнении с традиционными жесткими муфтами

В отличие от традиционных жестких муфт, в кулачковой эластичной муфте используется центральный упругий элемент сливовидной формы для гибкого соединения двух половин муфты (каждая из которых имеет выступающие «захваты»). Такая конструкция позволяет муфте автоматически компенсировать относительное несоосность валов подключенного оборудования, одновременно эффективно поглощая рабочие вибрации.

Благодаря комплексному набору преимуществ, включая простоту конструкции, отсутствие требований к смазке, простоту обслуживания и высокую несущую способность, он стал предпочтительным компонентом для применений, требующих частых пусков-остановок и быстрого переключения вперед-назад.

Однако продукт имеет определенные эксплуатационные ограничения; как правило, он не подходит для тяжелых условий эксплуатации или специализированных сценариев, в которых осевое пространство сильно ограничено. Покупателям рекомендуется выбирать конкретную модель в зависимости от реальных условий эксплуатации оборудования, чтобы обеспечить оптимальную совместимость и стабильную работу.

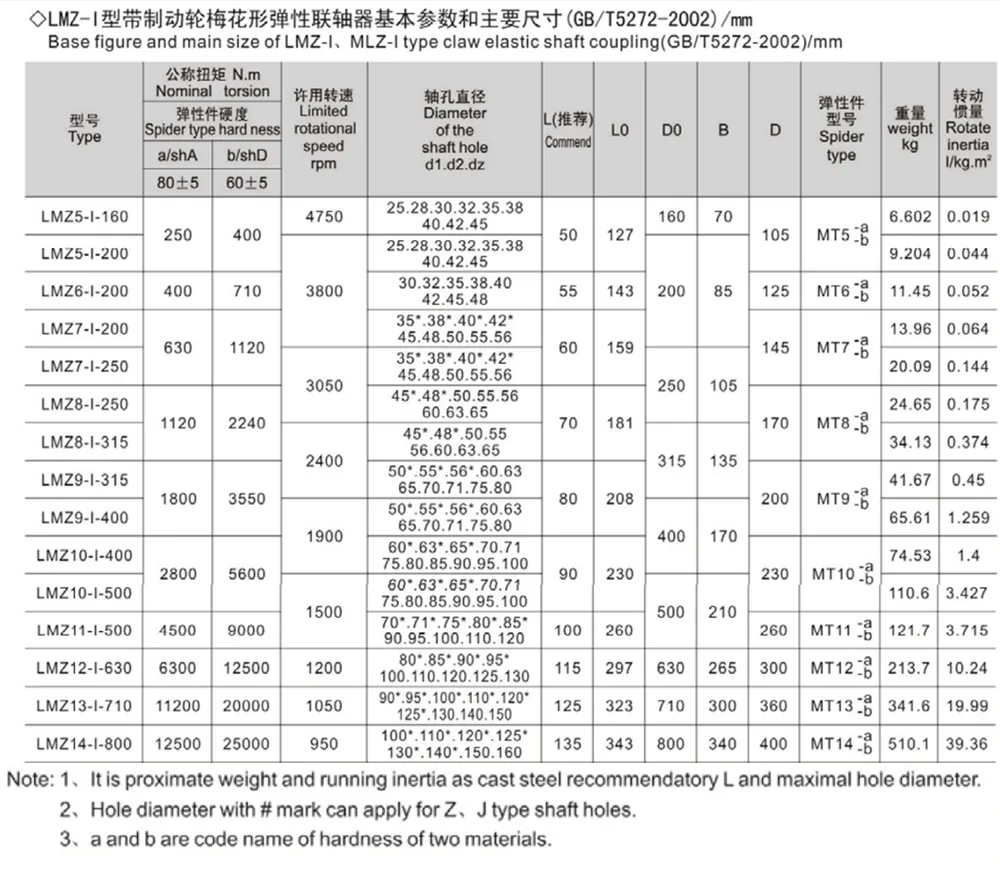

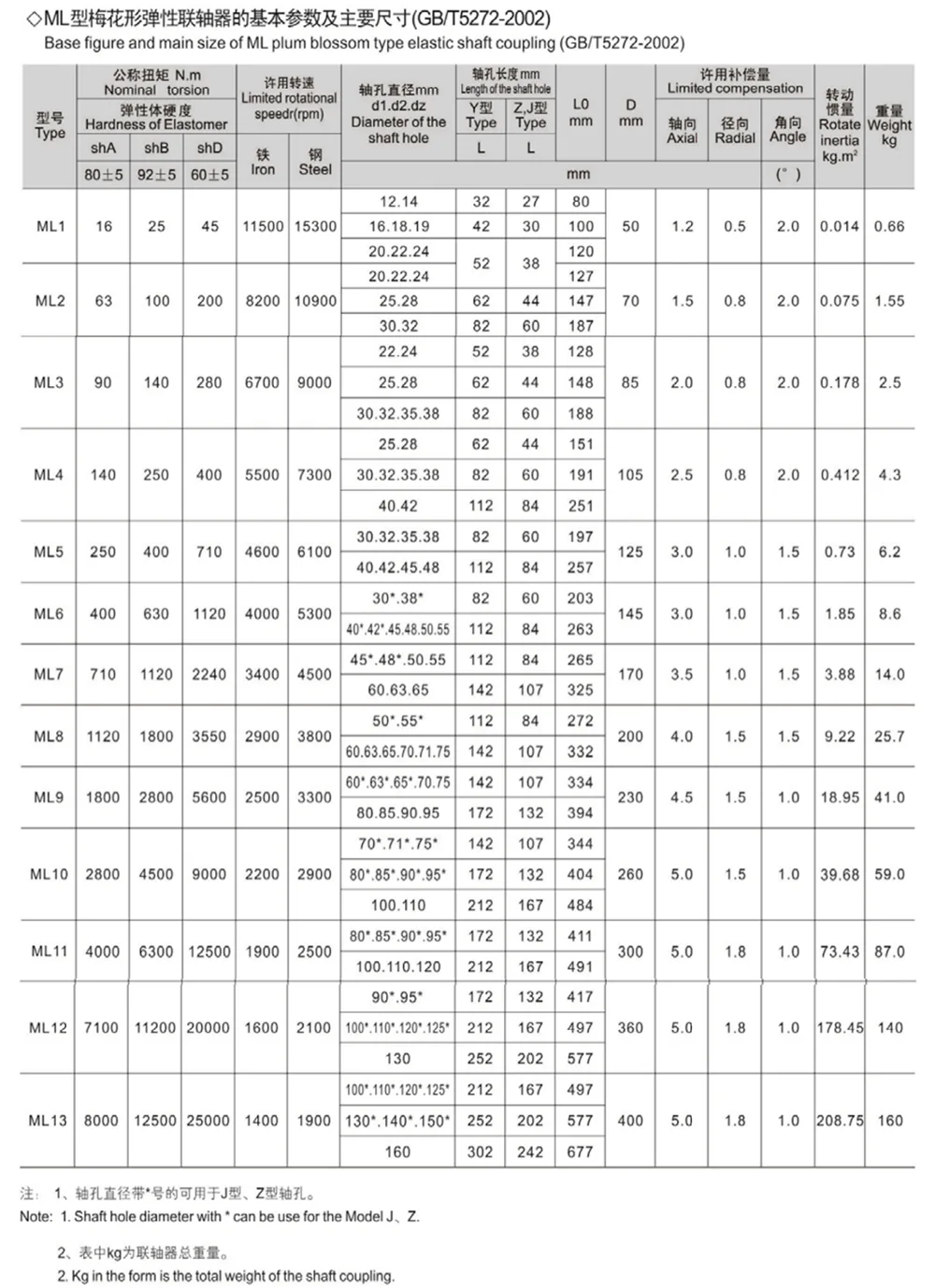

Структурная композиция

Челюстная эластичная муфта имеет обтекаемую и научно разработанную конструкцию. Благодаря минимальному количеству компонентов и простой логике сборки он представляет собой очень практичный и легкий гибкий компонент трансмиссии.

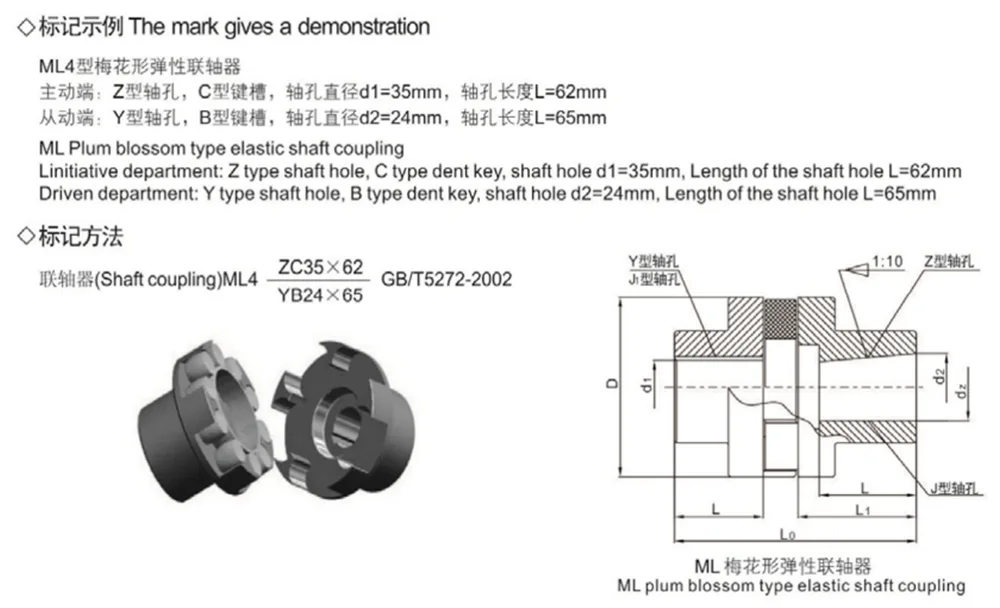

1. Основная структура сборки:

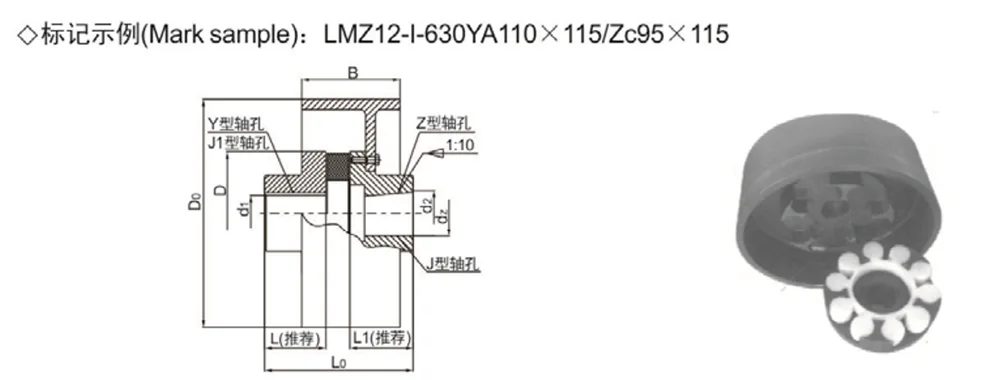

Полный узел состоит из двух одинаковых полумуфт, каждая из которых имеет выступающие «захваты» или проушины, и центральной эластичной вставки в форме слива. Усилие передается через механизм стабильно, поскольку губки прочно захватывают и входят в зацепление с упругим элементом.

2. Гибкий механизм передачи:

Эластичная вставка в форме сливы служит демпфирующей средой сердечника, зажатой между губками двух полумуфт. За счет исключения прямого контакта металла с металлом такая конструкция существенно снижает износ трансмиссии и смягчает механические удары по оборудованию.

3. Легкий и компактный дизайн:

Благодаря небольшому внешнему диаметру и минимальной занимаемой площади при установке муфта идеально подходит для компактной компоновки оборудования, гарантируя, что она не создает никакой структурной нагрузки на основное оборудование.

Преимущества продукта

Упругая муфта специально разработана для стандартных сценариев передачи мощности от средней до низкой. Его основные преимущества — стабильность, долговечность, работа без обслуживания и высокая адаптируемость — делают его очень подходящим компонентом для большинства применений общепромышленного оборудования.

1. Встроенная компенсация смещения вала.

Автоматически компенсирует ошибки относительного смещения между приводными валами, уменьшая заикание трансмиссии и проблемы износа, вызванные отклонениями при установке и эксплуатационной деформацией, тем самым повышая стабильность трансмиссии.

2. Превосходное гашение и буферизация вибраций

Используя гибкие характеристики передачи эластомерного элемента, он эффективно гасит рабочую вибрацию и поглощает удары при запуске/остановке, снижает рабочий шум и защищает важные компоненты, такие как двигатели и шпиндели.

3. Не требует смазки и прост в обслуживании.

Вся конструкция не требует смазки, что исключает риск утечек или просачивания масла. Он не требует сложного ежедневного обслуживания, что значительно снижает затраты на техническое обслуживание оборудования и рабочую силу.

4. Высокая грузоподъемность и удобное обслуживание.

Обеспечивает превосходную несущую способность относительно своего размера, что делает его пригодным для непрерывной работы с малой и средней выходной мощностью. Последующая замена эластомерного элемента — простой процесс; Этого можно добиться просто путем аксиального смещения одной из полумуфт, что обеспечивает высокую эффективность технического обслуживания.

Применимые сценарии

Благодаря своей конструкции и эксплуатационным характеристикам кулачковая эластичная муфта специально разработана для стабильных трансмиссий, в том числе требующих частого переключения, предлагая четко определенную область применения и обеспечивая точный выбор продукта.

- Высокочастотное оборудование для запуска/остановки: специально разработано для систем привода малой и средней мощности, требующих частого запуска, остановки и переключения вперед/назад; эффективно смягчает ударные нагрузки, возникающие во время этих переходов.

- От средней до низкой скорости: стабильная работа. Оборудование: подходит для приводных систем промышленного оборудования, работающего на низких и средних скоростях, что делает его идеальным для производственных сред, где предъявляются высокие требования к стабильности трансмиссии и эксплуатационной надежности.

- Оборудование малой/средней мощности общего назначения: широко используется в различных системах механической передачи малой и средней мощности; служит стандартным компонентом трансмиссии для обычных промышленных сборочных линий и обрабатывающего оборудования общего назначения.

Часто задаваемые вопросы

- В1: Требуется ли периодическая смазка или техническое обслуживание?

A1: Кулачковая эластичная муфта имеет гибкую эластомерную конструкцию передачи, которая не требует смазки во время работы, что исключает проблемы загрязнения маслом. Он не требует обслуживания при ежедневном использовании; Единственными требованиями являются периодические проверки, гарантирующие отсутствие старения и чрезмерного износа эластомера, что приводит к чрезвычайно низким эксплуатационным расходам и затратам на техническое обслуживание.

- В2: Подходит ли эта муфта для высокоскоростного или тяжелонагруженного оборудования?

A2: Этот продукт в первую очередь предназначен для передачи мощности на средних и низких скоростях, а также для передач малой и средней мощности и специально разработан для условий, связанных с частым запуском/остановкой и переключением вперед/назад. Он не рассчитан на длительную тяжелую нагрузку или работу на сверхвысоких скоростях; для сценариев тяжелых нагрузок мы рекомендуем перейти на специализированную муфту для тяжелых условий эксплуатации.

- Вопрос 3: Необходимо ли разбирать весь узел для замены эластомера крестовины?

A3: Нет необходимости разбирать всю сборку; эластомер можно заменить, просто сместив две полумуфты в осевом направлении. Эта процедура быстрая и простая и не влияет на основную конструкцию оборудования. Однако это предполагает, что в конструкции оборудования предусмотрен достаточный осевой зазор.
