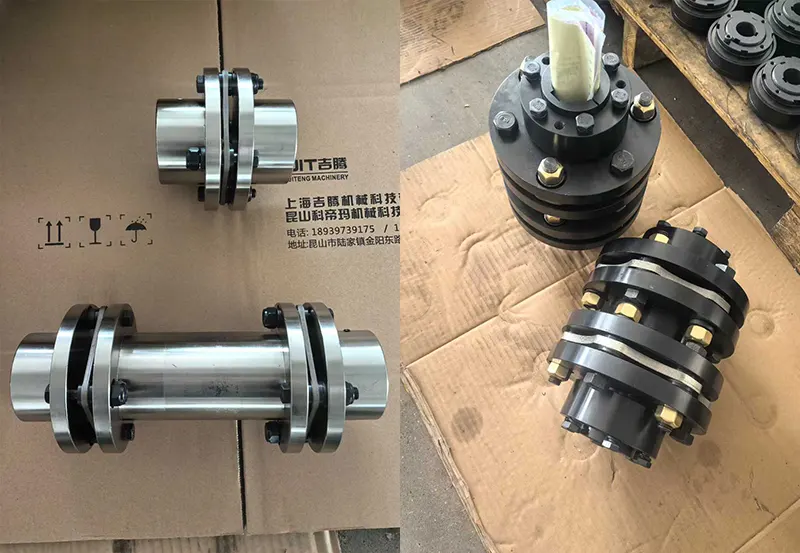

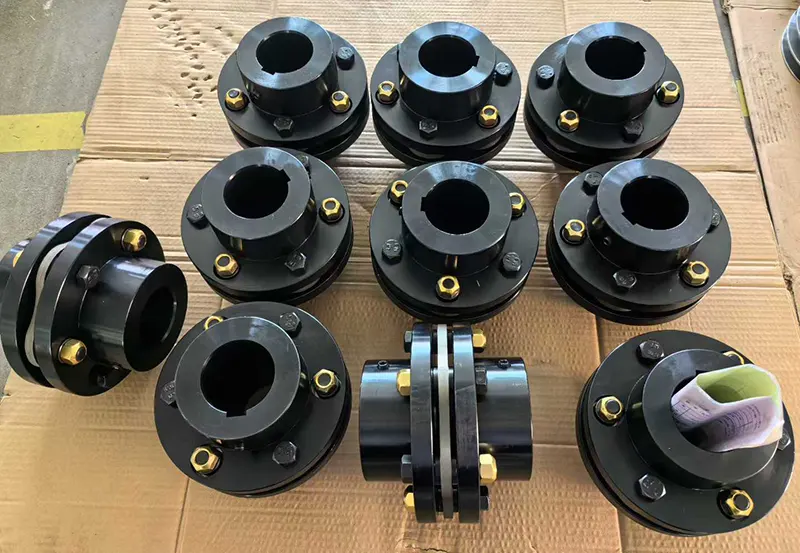

Мембранная муфта

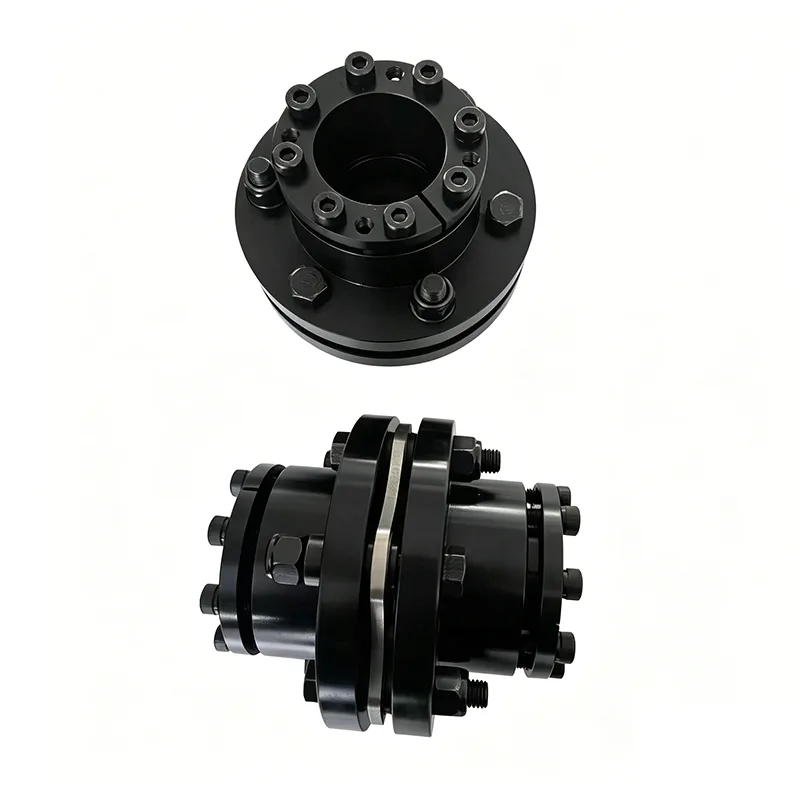

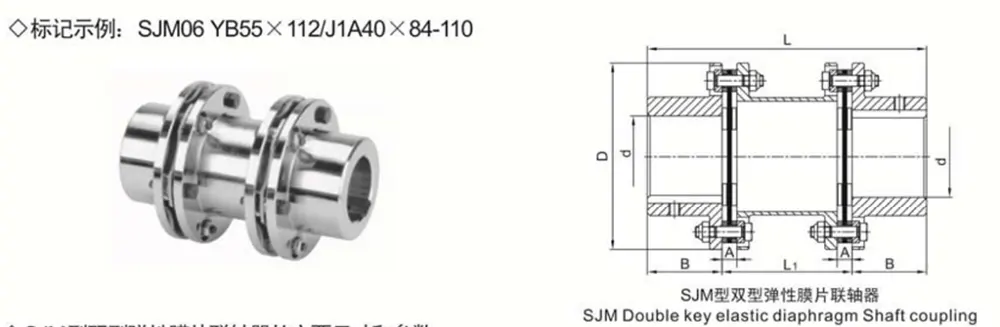

Наши мембранные муфты состоят из нескольких наборов тонких диафрагм из нержавеющей стали (собранных вместе, доступны в звеньевой и цельной конфигурациях), привинченных поочередно болтами к двум ступицам муфты. Они компенсируют относительное смещение между двумя валами за счет упругой деформации диафрагм. Благодаря конструкции, не требующей смазки, компактной конструкции, высокой прочности и устойчивости к коррозии, эти муфты подходят для широкого спектра суровых условий эксплуатации; кроме того, они проще в обслуживании, чем зубчатые муфты, и имеют широкое применение.

Особенности продукта

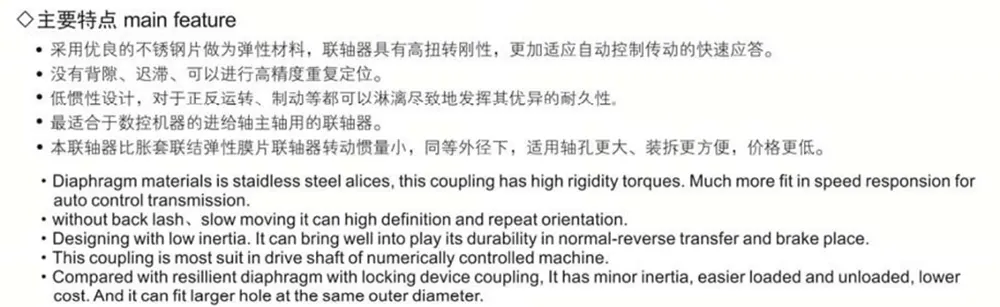

Мембранная муфта компенсирует относительное смещение между двумя соединенными валами за счет упругой деформации ее диафрагм. Это высокопроизводительная гибкая муфта с металлическими упругими элементами. Ключевые особенности: отсутствие необходимости смазки; компактная конструкция; высокая прочность; длительный срок службы; нулевой вращательный люфт; и невосприимчивость к воздействию температурных колебаний и масляных загрязнений. Кроме того, он демонстрирует превосходную стойкость к кислотам, щелочам и общей коррозии, что делает его идеально подходящим для систем передачи вала, работающих в средах, характеризующихся высокими температурами, высокими скоростями вращения или присутствием агрессивных сред.

Сценарии применения

Мембранная муфта широко применяется в системах передачи вала различного механического оборудования. К ним относятся водяные насосы (особенно мощные и химические насосы), вентиляторы (особенно высокоскоростные модели), компрессоры, гидравлическое оборудование, нефтяное оборудование, печатное оборудование, текстильное оборудование, химическое оборудование, горнодобывающее оборудование, металлургическое оборудование и аэрокосмическое оборудование (например, вертолеты). Он также используется в высокоскоростных системах передачи энергии для морских судов, паровых турбинах, поршневых энергетических машинах, гусеничных транспортных средствах, а также в высокоскоростных мощных механических системах передачи энергии для генераторных установок. После динамической балансировки его применение в системах высокоскоростных трансмиссионных валов стало обычной и устоявшейся практикой.

Преимущества продукта

По сравнению с традиционными зубчатыми муфтами мембранная муфта исключает относительное скольжение между компонентами. Следовательно, он не требует смазки или уплотнения, работает бесшумно, практически не требует обслуживания и относительно прост в изготовлении; во многих случаях он может эффективно служить заменой зубчатых муфт. В практических инженерных приложениях обычно предпочтительнее конструкция с промежуточным валом, поскольку такая конфигурация значительно повышает способность муфты компенсировать осевые и радиальные смещения между двумя соединенными валами.

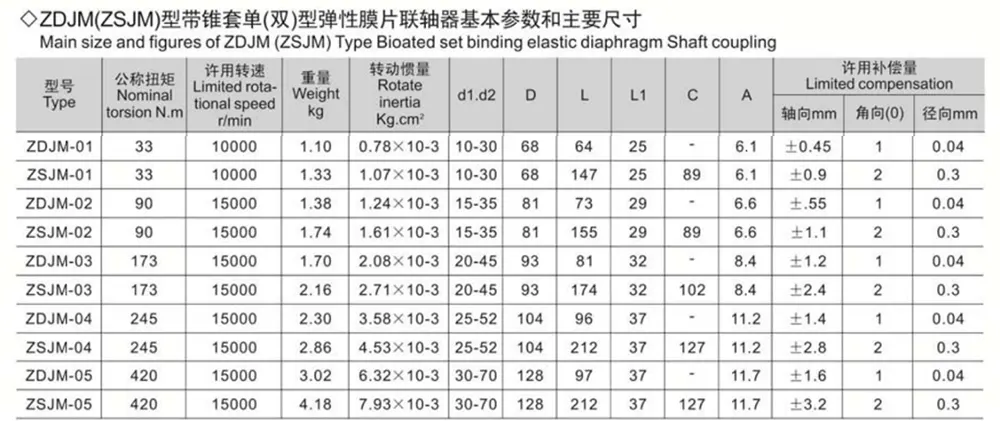

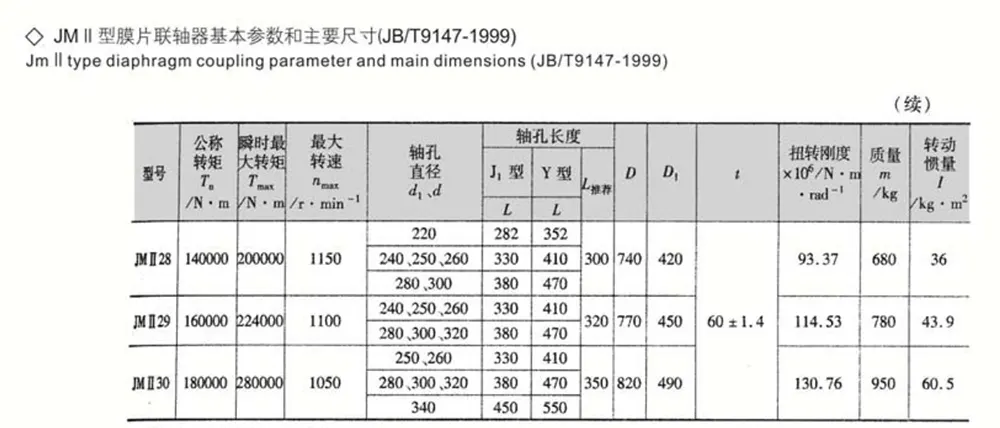

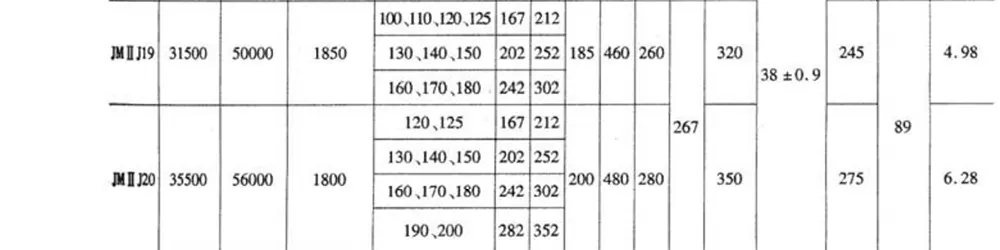

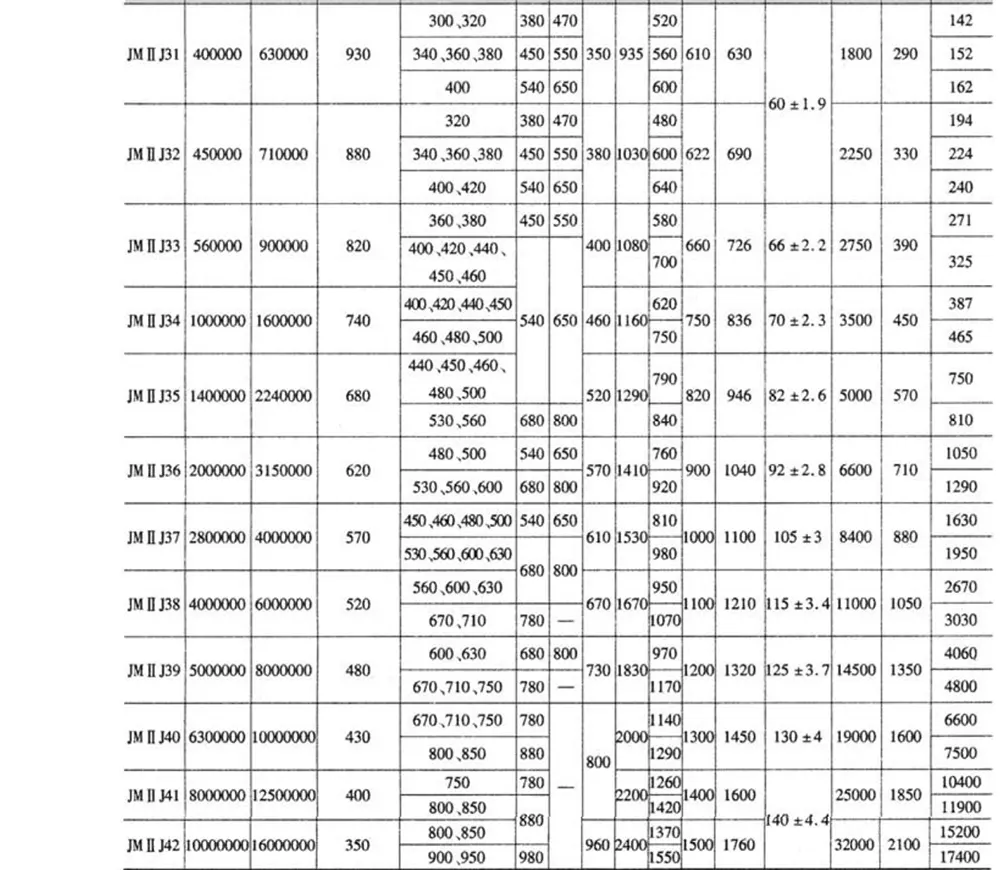

Примечания:

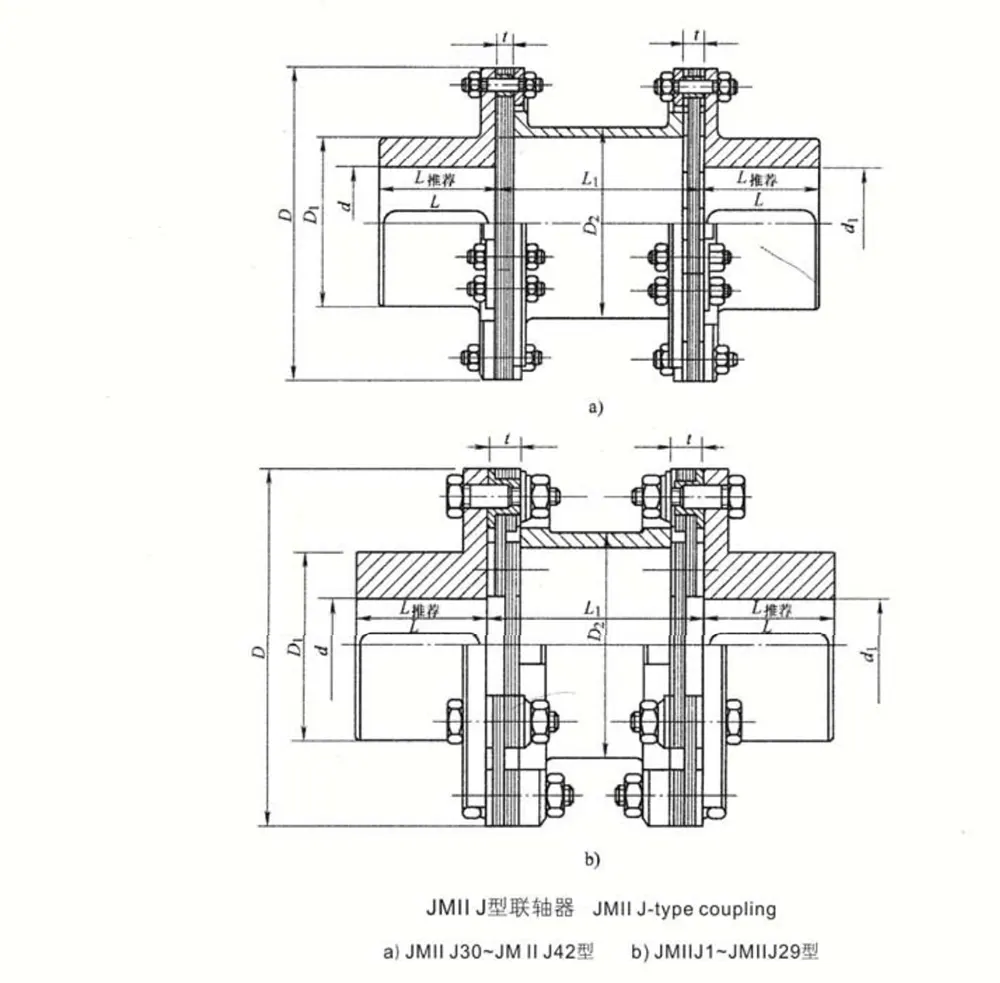

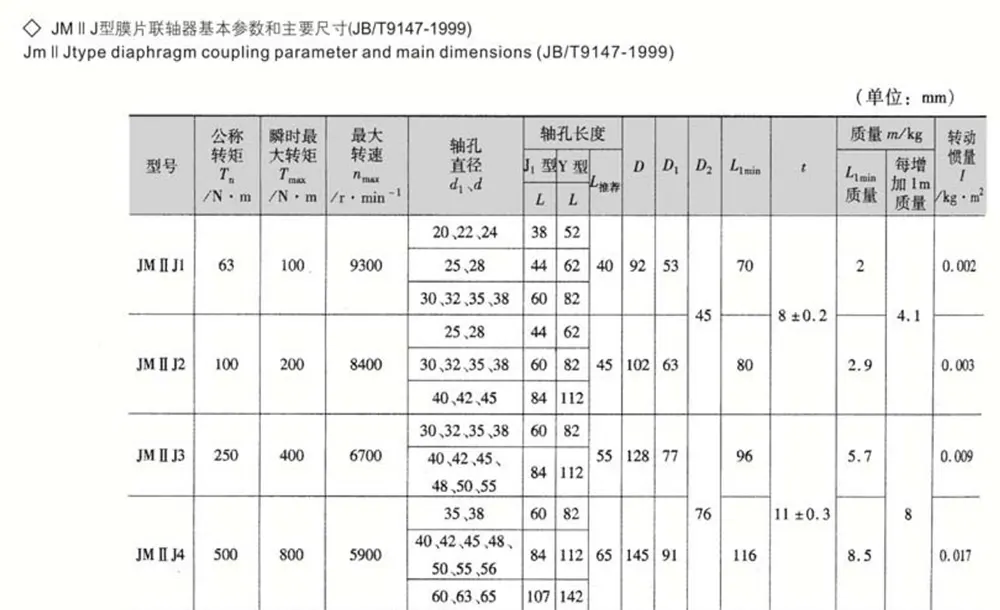

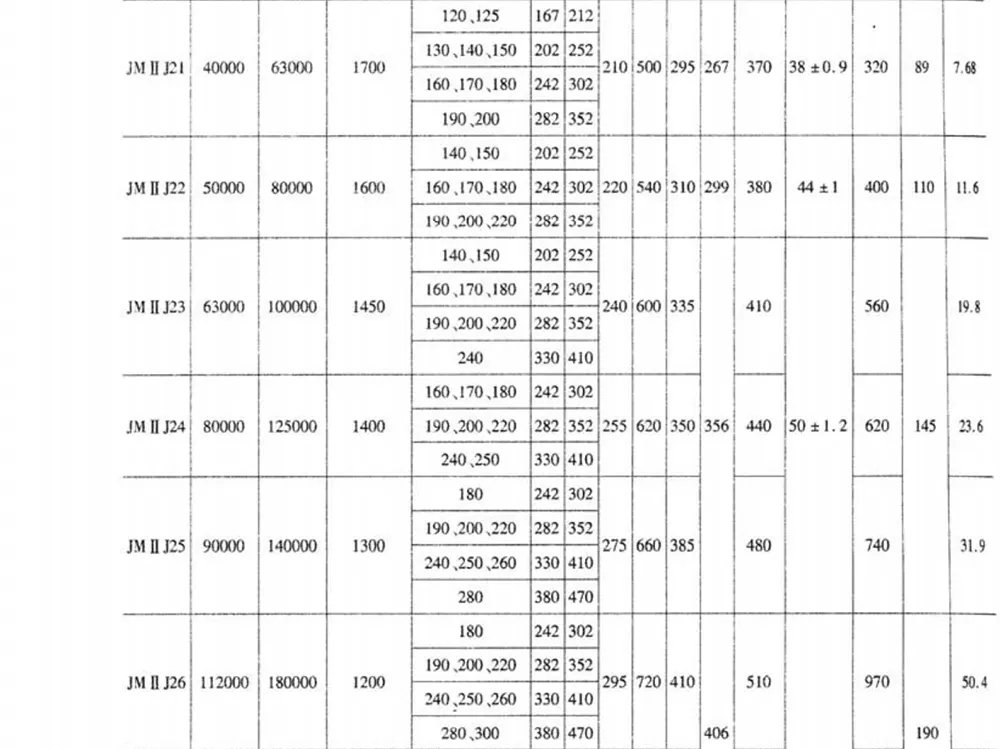

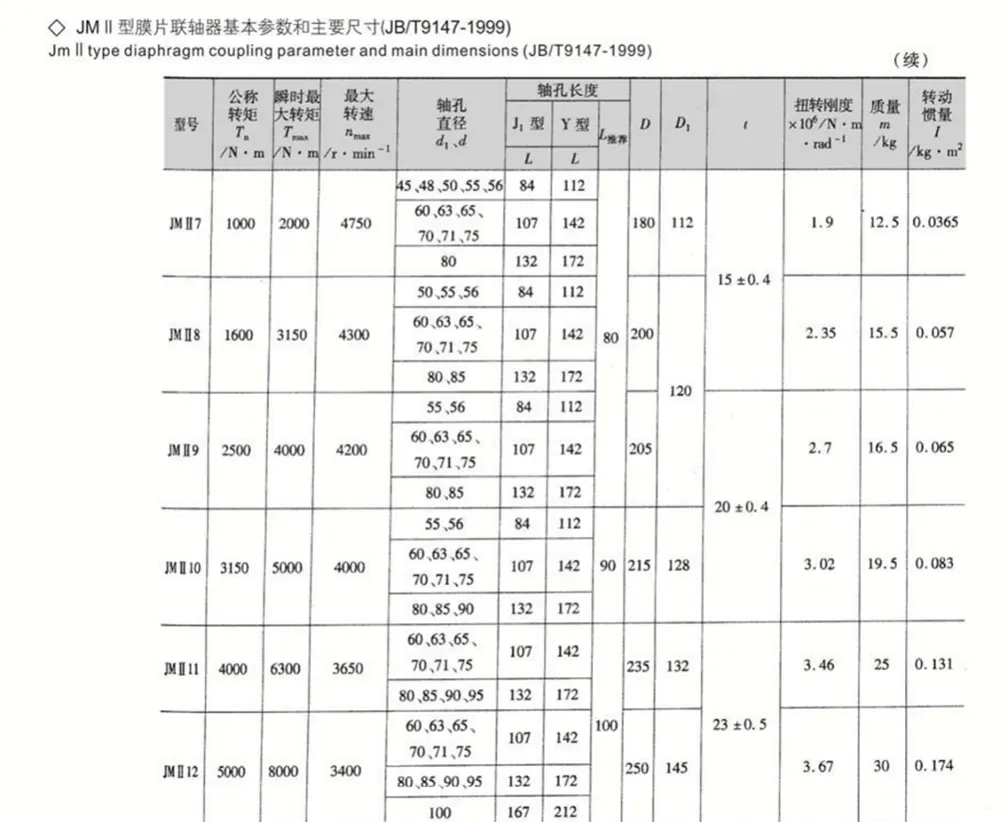

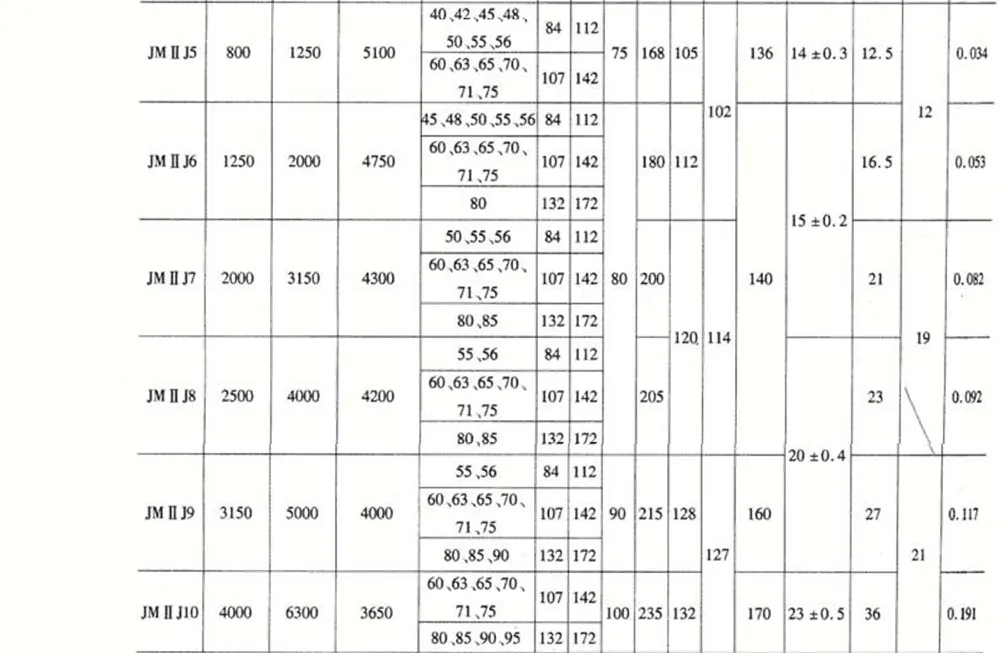

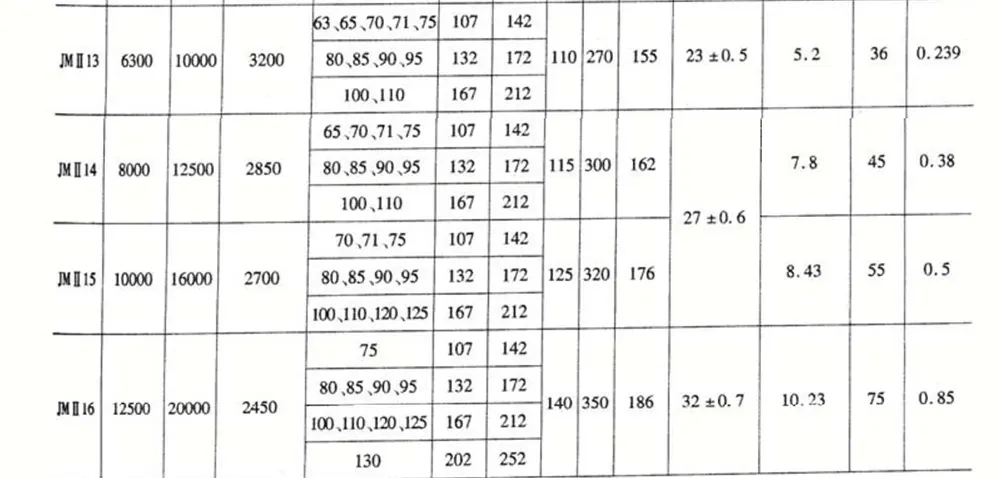

1.  Рекомендуемая длина отверстия Lrec является предпочтительной для выбора.

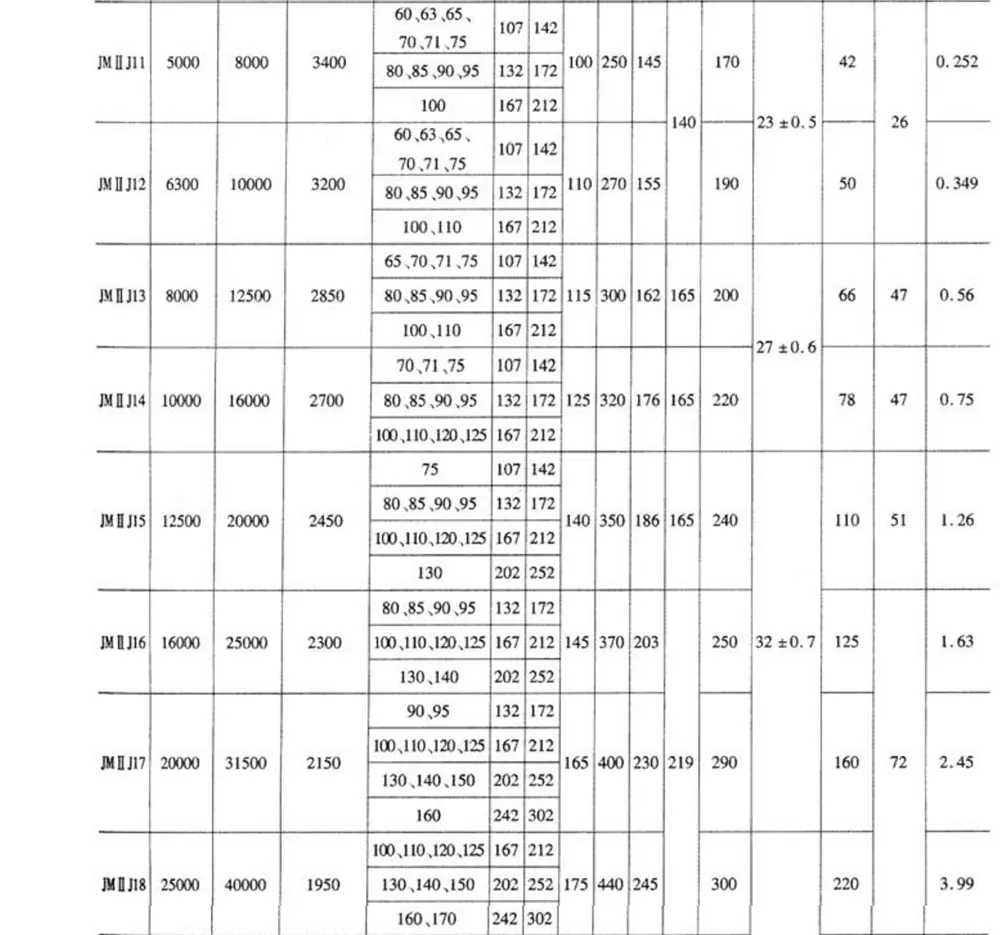

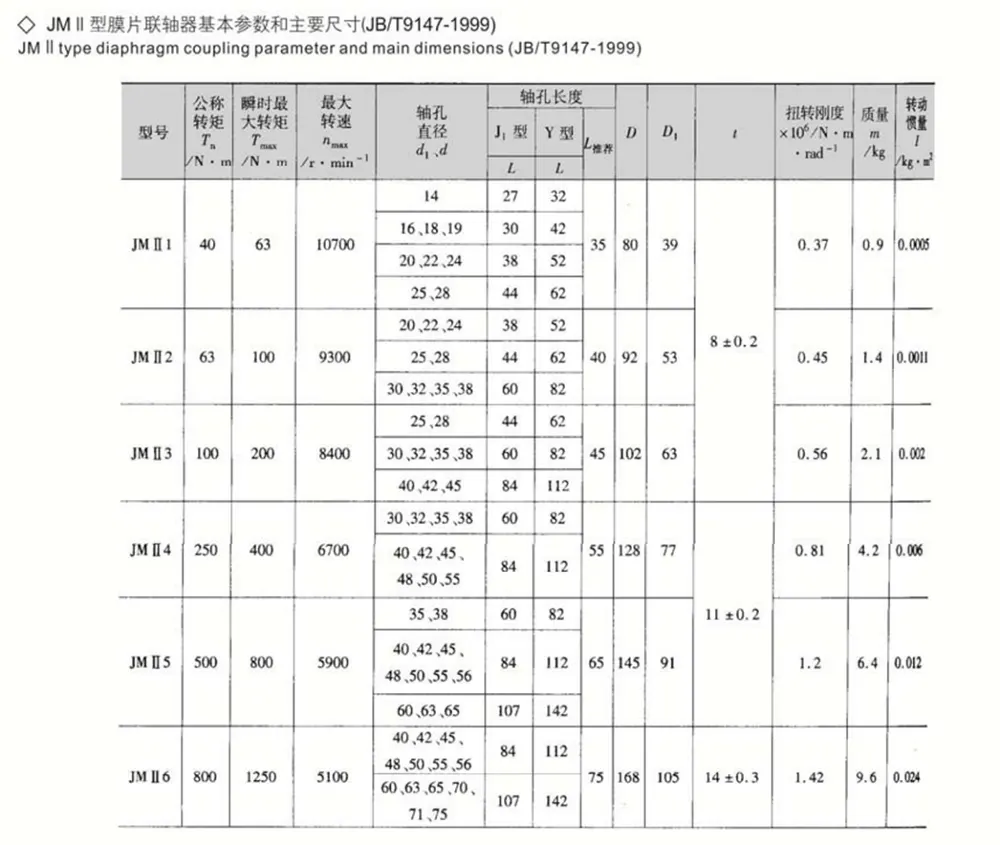

2. Масса и момент инерции являются приблизительными значениями, рассчитанными на основе Lrec.

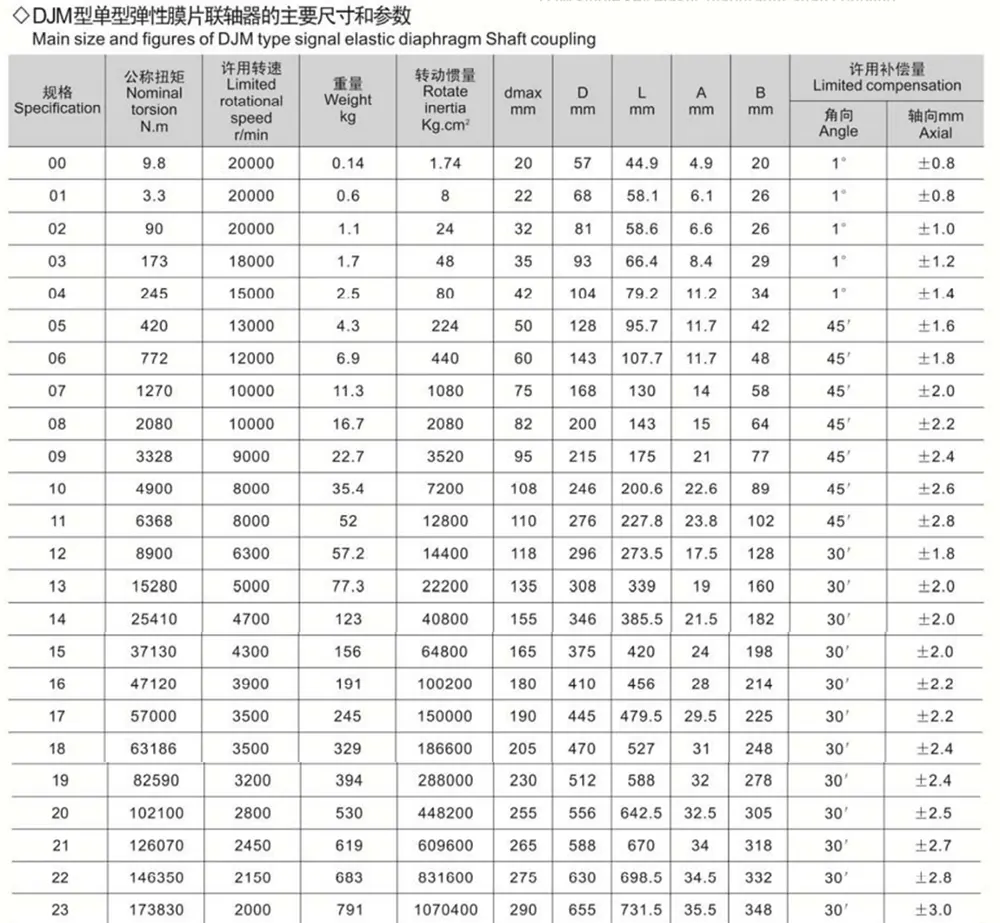

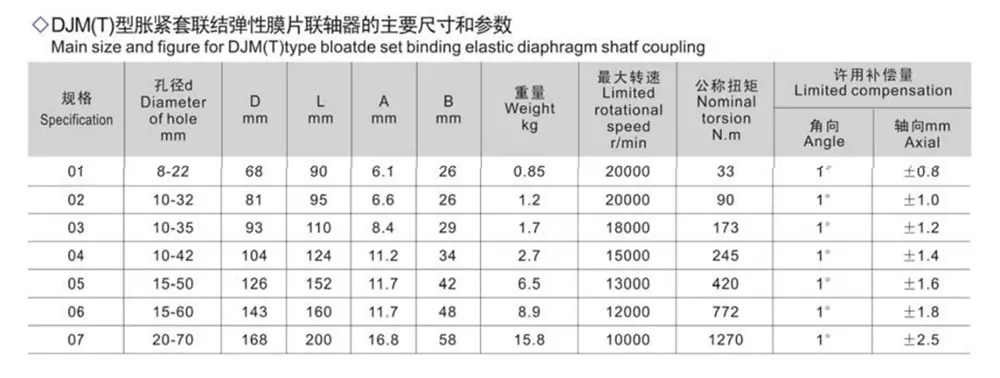

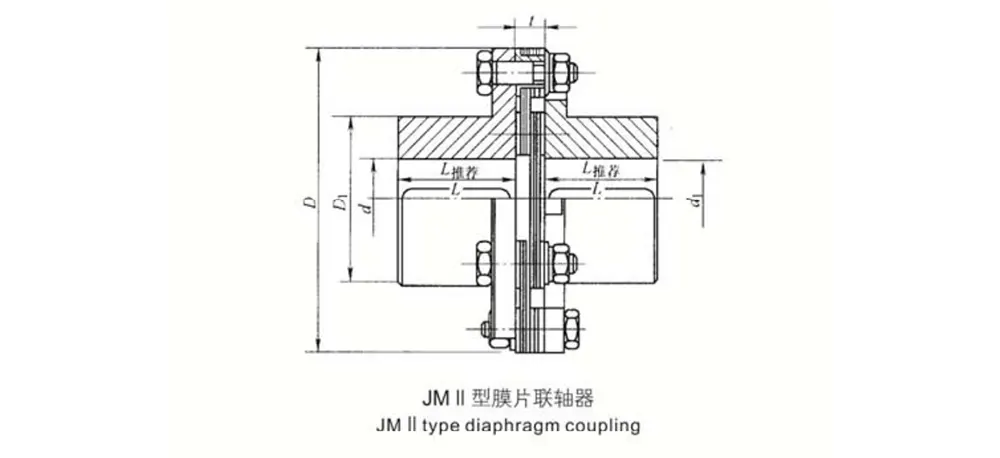

Примечания:

1. Предпочтительной для выбора является рекомендуемая длина Lrec.

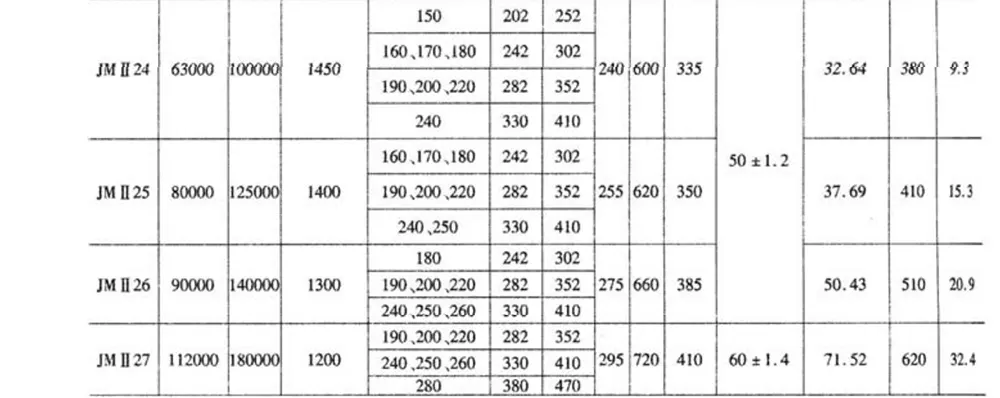

2. Масса и момент инерции являются приблизительными значениями, рассчитанными на основе Lrec.
