Ограничитель крутящего момента со стальным шариком имеет конструкцию автоматического расцепления: стальные шарики мгновенно отделяются от зажимных канавок в случае перегрузки оборудования, прерывая передачу мощности, эффективно предотвращая остановку оборудования, поломку зубьев шестерни и повреждение основных компонентов.
По сравнению с ограничителями крутящего момента фрикционного типа он обеспечивает в несколько раз большую скорость срабатывания, обеспечивая более надежную защиту при высокоскоростной точной работе и в условиях работы с тяжелыми нагрузками.

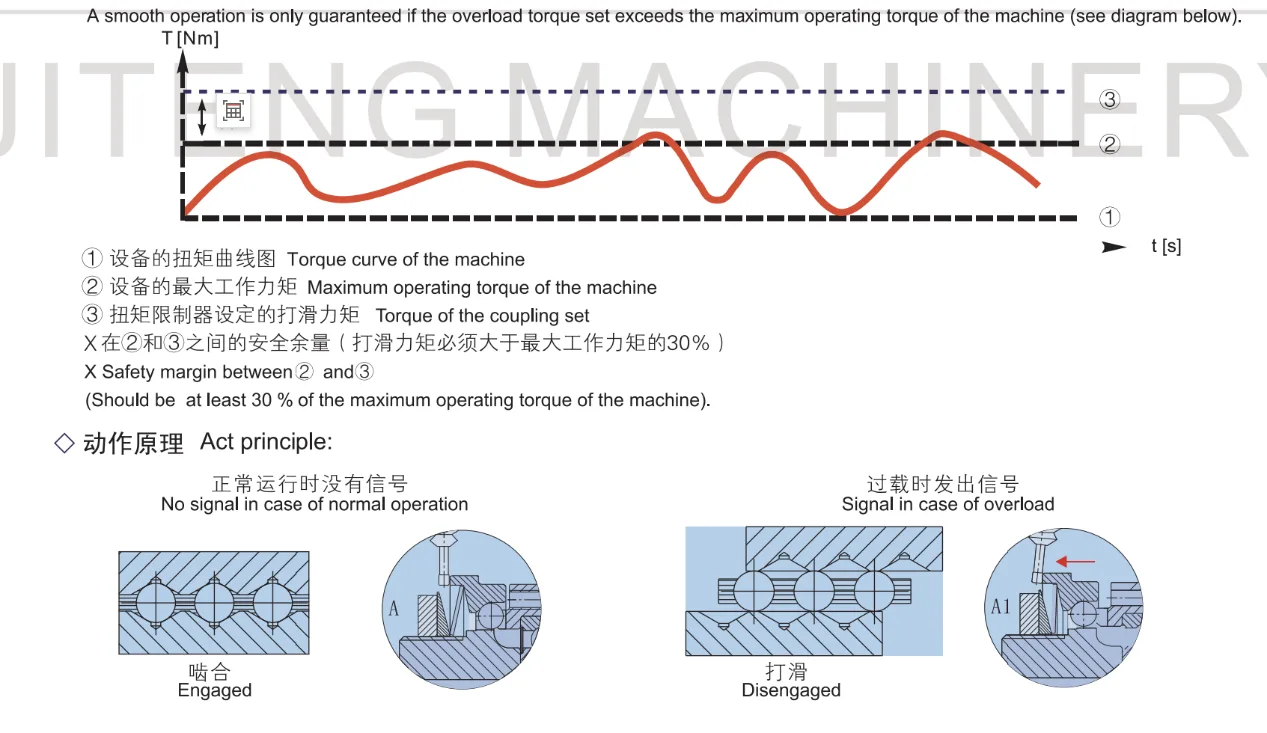

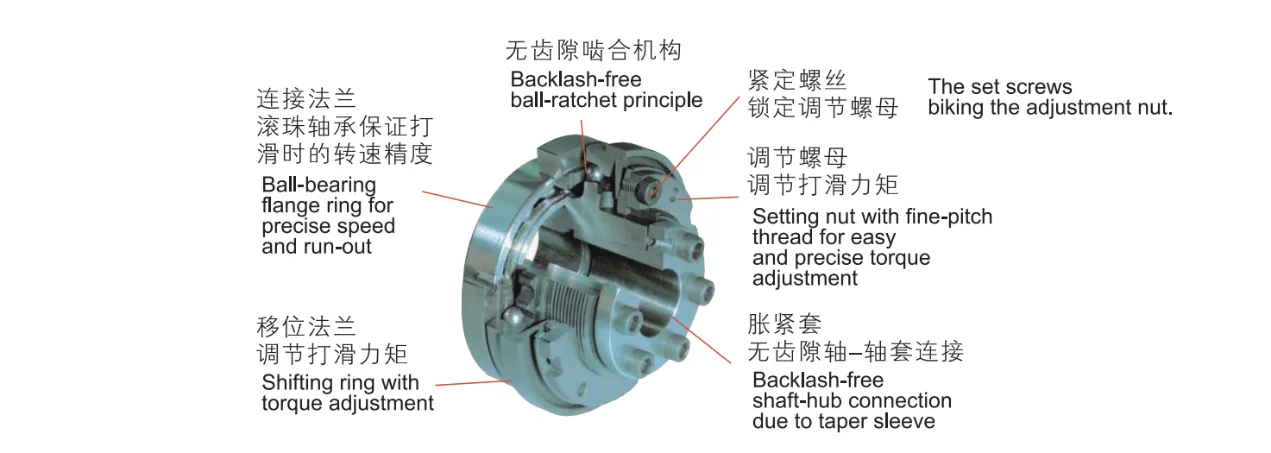

При перегрузке шарики храповых частей выходят из своих углублений и возникает относительное движение между ведущей и ведомой стороной. Таким образом можно избежать повреждений, вызванных перегрузкой. Кольцо переключения совершает осевое движение в направлении переключения «S» и активирует концевой выключатель или бесконтактный инициатор. Сигнал можно использовать для функций управления или для отключения привода. Для перезапуска мы рекомендуем на короткое время электрически обойти концевой выключатель или бесконтактный инициатор.
Как только состояние перегрузки устранено, стальные шарики вращаются внутри своей клетки, поворачиваясь на определенный угол, и автоматически возвращаются в следующий набор фиксаторов; следовательно, ведущий и ведомый компоненты возобновляют нормальное вращение после поворота относительно друг друга на тот же угол.
Ограничитель крутящего момента со стальным шариком серии JTA отвечает строгим требованиям современных электронных приводных систем, предлагая высокую точность, высокие динамические характеристики и исключительную безопасность, обеспечивая при этом передачу крутящего момента с абсолютно нулевым люфтом.
Ограничитель крутящего момента со стальным шариком можно разделить на несколько типов, а именно конструкция JTA-4.0 с зажимным соединением, конструкция с шпоночным соединением JTA, ограничитель крутящего момента со стальным шариком типа JTAL. Ниже приведены структурные схемы и таблицы технических параметров этих продуктов соответственно.
|
JTA4.0 Модель |
Диапазон крутящего момента (Нм) |
|
|
|
Максимальная скорость Несбалансированная частота вращения |
Упорный дисбаланс (мм) |
Массовые моменты инерции |
|
Зажимные винты и моменты затяжки для Φd |
|
Вес (кг) |
|
|
Х-образный |
L-образный |
М-образный |
Н-образный |
|
|
со стороны ступицы кг㎡ |
Гибкая сторона кг㎡ |
Размер (мм) |
Крутящий момент (Нм) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000211 |
0.000093 |
4×М4 |
4 |
0.68 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000531 |
0.000234 |
6×М4 |
4 |
1.14 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001388 |
0.000643 |
8×М4 |
4 |
1.98 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002846 |
0.001306 |
8×М5 |
8 |
2.88 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006858 |
0.002649 |
8×М6 |
12 |
4.59 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.029432 |
0.006690 |
8×М8 |
15 |
10.63 |
|

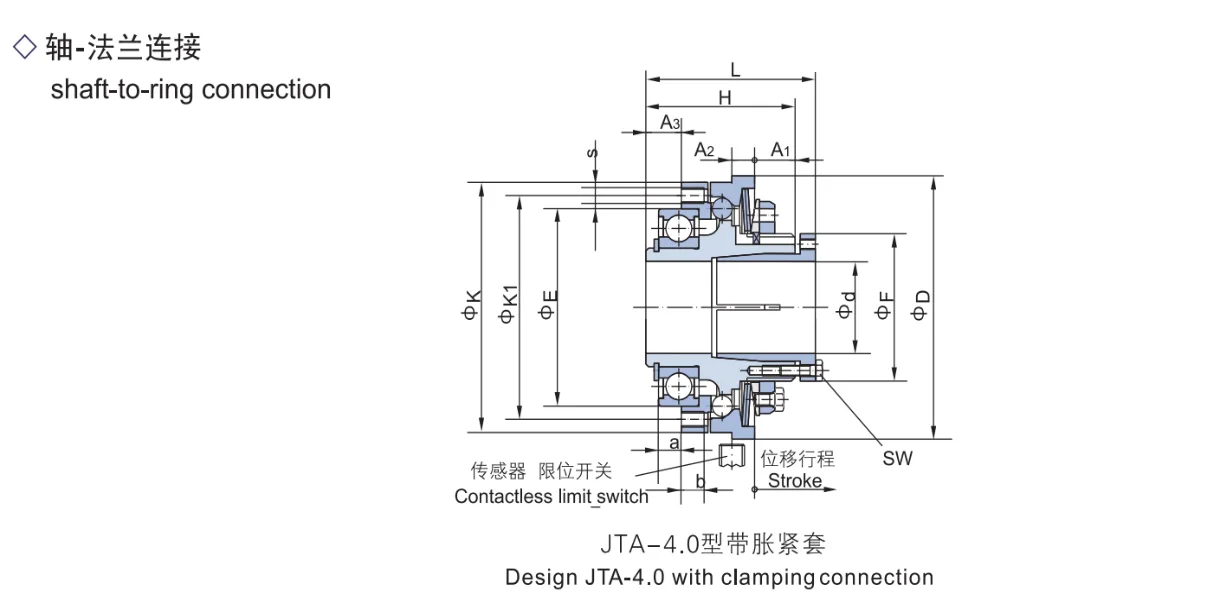

JTA4.0 Модель |
администратор |
дмакс |
D |
F |
Е (h6) |
K |
К1 |
L |
H |
А1 |
А2 |
А3 |
a |
b |
S |
ЮВ |
|
01 |
10 |
20 |
70 |
38 |
47 |
65 |
56 |
47 |
40 |
12 |
7 |
8 |
5 |
6 |
8×М4 |
7 |
|
02 |
15 |
25 |
85 |
44 |
62 |
80 |
71 |
56 |
48 |
13.5 |
8 |
11 |
7 |
7 |
8×М5 |
7 |
|
03 |
22 |
35 |
100 |
56 |
75 |
95 |
85 |
67 |
59 |
16 |
9 |
14 |
9 |
9 |
8×М6 |
7 |
|
04 |
32 |
44 |
115 |
70 |
90 |
110 |
100 |
73 |
64 |
17 |
10 |
16 |
10 |
10 |
8×М6 |
8 |
|
05 |
35 |
55 |
135 |
84 |
100 |
130 |
116 |
86 |
75 |
20.5 |
12 |
18 |
10 |
12 |
8×М8 |
10 |
|
06 |
40 |
65 |
171 |
100 |
130 |
166 |
150 |
130 |
115 |
46 |
16 |
21 |
12 |
15 |
8×М10 |
13 |
|
Размер/Тип |
Диапазон крутящего момента (Нм) |
Готовое отверстие (H8) |
Чистое отверстие (H8) по JB/T7934-1999. |
|
ДЖТА4.0-03 |
L |
1. Другие размеры для меньших и больших крутящих моментов доступны по запросу;
2. Отверстия меньшего размера для низких крутящих моментов доступны по запросу;
3.H8 допуск на стороне пользователя H8.
|
JTA Модель |
Диапазон крутящего момента (Нм) |
|
|
|
Максимальная скорость (об/мин) |
Упорный дисбаланс (мм) |
Массовые моменты инерции |
|
Зажимные винты и моменты затяжки для Φd |
|
Вес (кг) |
|
|
Х-образный |
L-образный |
М-образный |
Н-образный |
|
|
Со стороны ступицы, кгм² |
Гибкая сторона кгм² |
Размер (мм) |
Крутящий момент (Нм) |
|
|
01 |
5-12,5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000205 |
0.000093 |
4×М4 |
4 |
0.63 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000505 |
0.000234 |
6×М4 |
4 |
1.02 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001302 |
0.000643 |
8×М4 |
4 |
1.75 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002630 |
0.001306 |
8×М5 |
8 |
2.55 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006329 |
0.002649 |
8×М6 |
12 |
4.07 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.028443 |
0.006690 |
8×М8 |
15 |
10.06 |
|

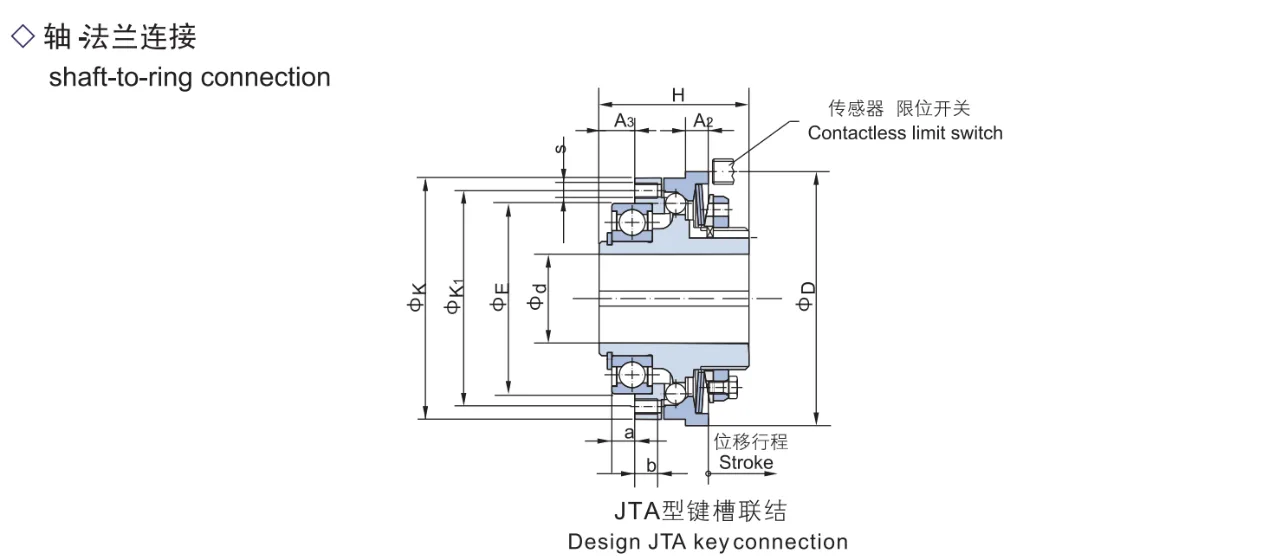

JTA Модель |
d |
D |
Е (h6) |
K |
К1 |
H |
А2 |
А3 |
a |
b |
S |
|
01 |
12-20 |
70 |
47 |
65 |
56 |
40 |
7 |
8 |
5 |
6 |
8×М4 |
|
02 |
15-22 |
85 |
62 |
80 |
71 |
48 |
8 |
11 |
7 |
7 |
8×М5 |
|
03 |
22-30 |
100 |
75 |
95 |
85 |
59 |
9 |
14 |
9 |
9 |
8×М6 |
|
04 |
28-40 |
115 |
90 |
110 |
100 |
64 |
10 |
16 |
10 |
10 |
8×М6 |
|
05 |
32-50 |
135 |
100 |
130 |
116 |
75 |
12 |
18 |
10 |
12 |
8×М8 |
|
06 |
40-65 |
166 |
130 |
171 |
150 |
115 |
16 |
21 |
12 |
15 |
8×М10 |
1. Другие размеры для меньших и больших крутящих моментов доступны по запросу;
2. Отверстия меньшего размера для низких крутящих моментов доступны по запросу;
3.допуск на стороне пользователя H7.
|
Размер/тип |
Диапазон крутящего момента (Нм) |
Чистое отверстие (H7) |
Диаметр готового отверстия (H7) Шпоночный паз в соответствии со стандартом GB/T3852-1997 (JS9) |
|
JTA03 |
L |
Φ22 |
Φ22 ключевой путь |
|

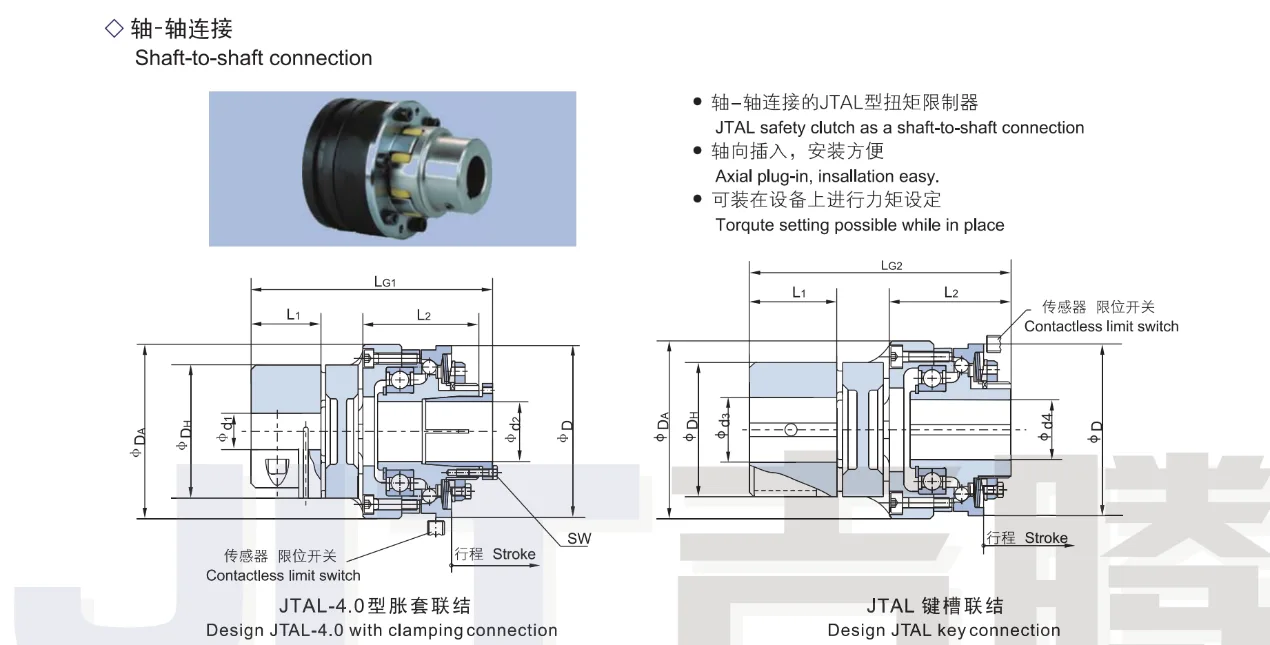

ДЖТАЛ |
Диапазон крутящего момента (Нм) — X |
Диапазон крутящего момента (Нм) - L |
Диапазон крутящего момента (Нм) — M |
Макс.скорость несбалансированного об/мин |
Ход упорной шайбы при перегрузке, мм |
|
01 |
5-12,5 |
10-25 |
20-50 |
4000 |
1.2 |
|
02 |
10-25 |
20-50 |
40-100 |
3000 |
1.5 |
|
03 |
20-50 |
40-100 |
80-200 |
2500 |
1.8 |
|
04 |
40-100 |
80-200 |
160-400 |
2000 |
2.0 |
|
05 |
70-175 |
140-350 |
280-700 |
1200 |
2.2 |
|
06 |
120-300 |
240-600 |
480-1200 |
800 |
2.5 |
|
ДЖТАЛ |
Φd1 |
Φd2 |
Φd3 |
Φd4 |
Дₐ |
ДХ |
D |
LG1 |
LG2 |
Л₁ |
л₂ |
|
01 |
15-28 |
10-20 |
8-28 |
10-20 |
70 |
55 |
70 |
102 |
95 |
30 |
47 |
|
02 |
19-35 |
15-25 |
10-38 |
15-25 |
85 |
65 |
85 |
120 |
112 |
35 |
57 |
|
03 |
20-45 |
20-35 |
12-45 |
20-30 |
100 |
80 |
100 |
146 |
138 |
45 |
69 |
|
04 |
28-45 |
30-45 |
14-55 |
30-40 |
115 |
95 |
115 |
159 |
150 |
50 |
74 |
|
05 |
35-55 |
35-55 |
20-60 |
35-50 |
135 |
105 |
135 |
182 |
171 |
56 |
87 |
|
06 |
45-80 |
40-65 |
35-80 |
40-65 |
175 |
135 |
171 |
255 |
240 |
75 |
130 |
|
JTAL03 |
L |
Φ20 |
Φ 20 |
Φ20шпоночный паз/ Φ20-4,0 Φ20-4,0 хлопающий |
|
Размер/тип соединения |
Диапазон крутящего момента (Нм) |
Чистое отверстие (H7) |
Чистое отверстие (H7) |
Чистое отверстие (H7) Шпоночный паз для листа GB/T3852 1997 г. (Js9) |
