Ограничитель крутящего момента роликового типа

Ограничитель крутящего момента роликового типа является широко используемым компонентом механической безопасности в промышленных трансмиссионных системах. Используя продуманную структуру взаимодействия роликов, он обеспечивает точный контроль крутящего момента; в отличие от устройств безопасности с электронным управлением, он полностью полагается на механические механизмы для выполнения действий по защите от перегрузки.

Когда оборудование сталкивается с аномальными условиями эксплуатации, такими как заклинивание, остановка или чрезмерная нагрузка, устройство автоматически проскальзывает и отключается, прерывая передачу энергии. Это предотвращает сбои в источнике, защищая критически важные компоненты, такие как двигатели, редукторы и шпиндели, от таких проблем, как поломка вала или компонентов.

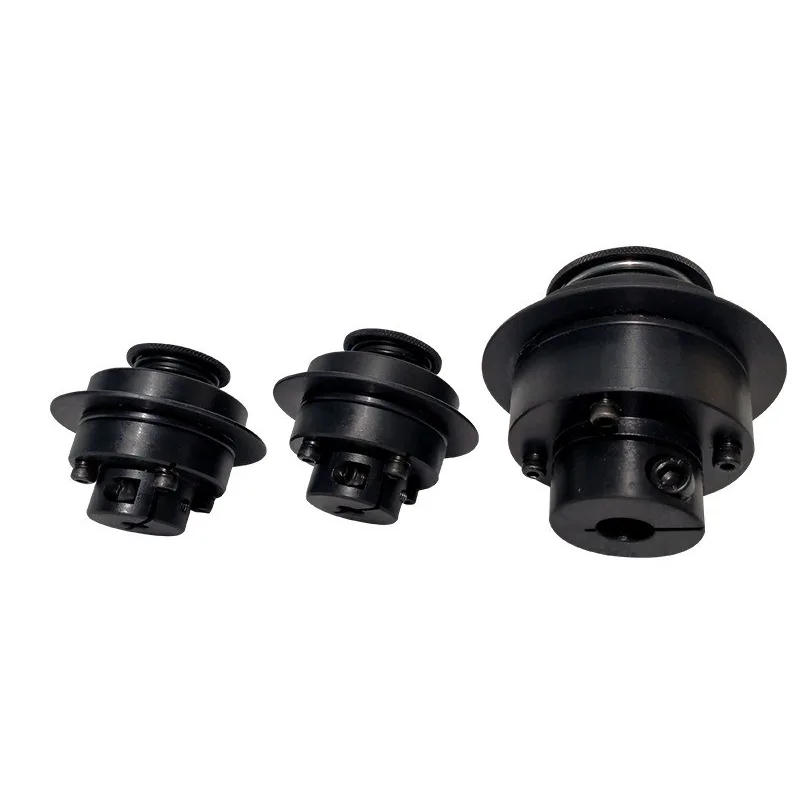

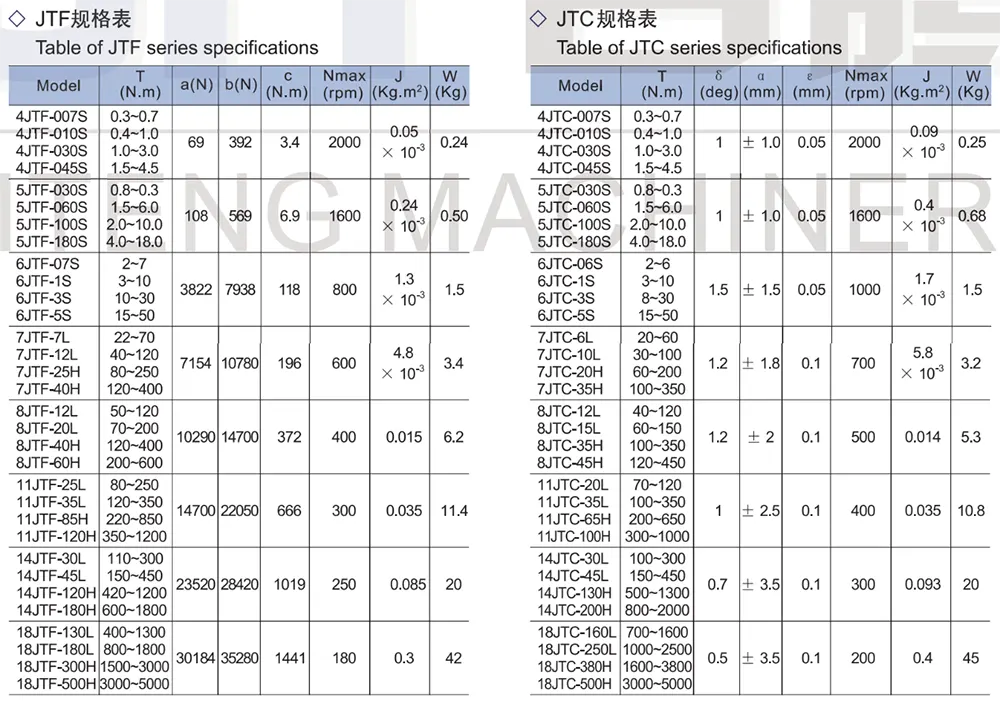

Технические характеристики

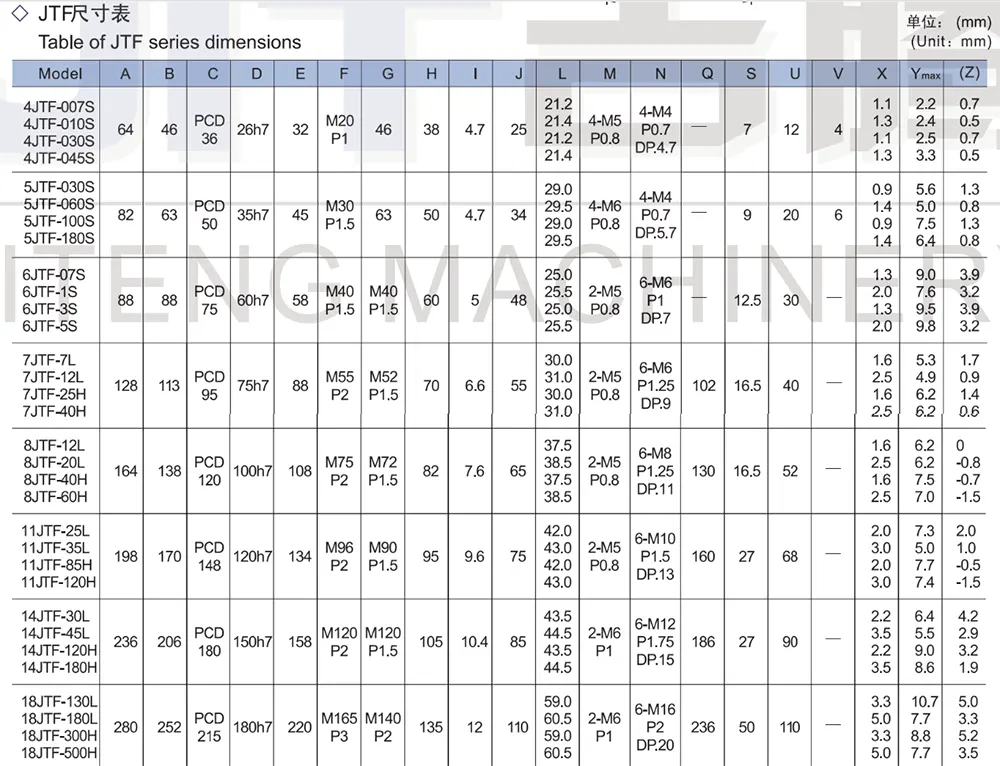

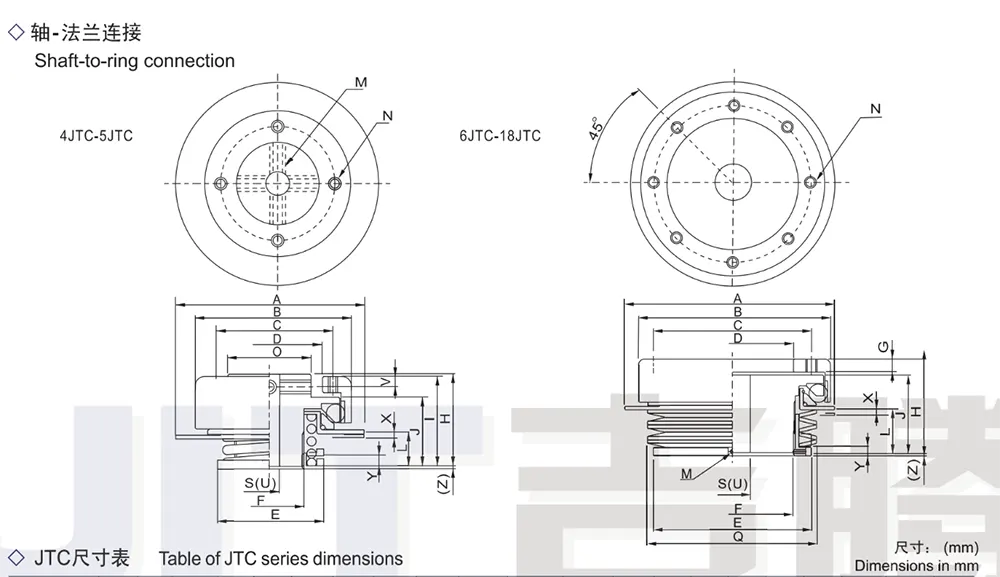

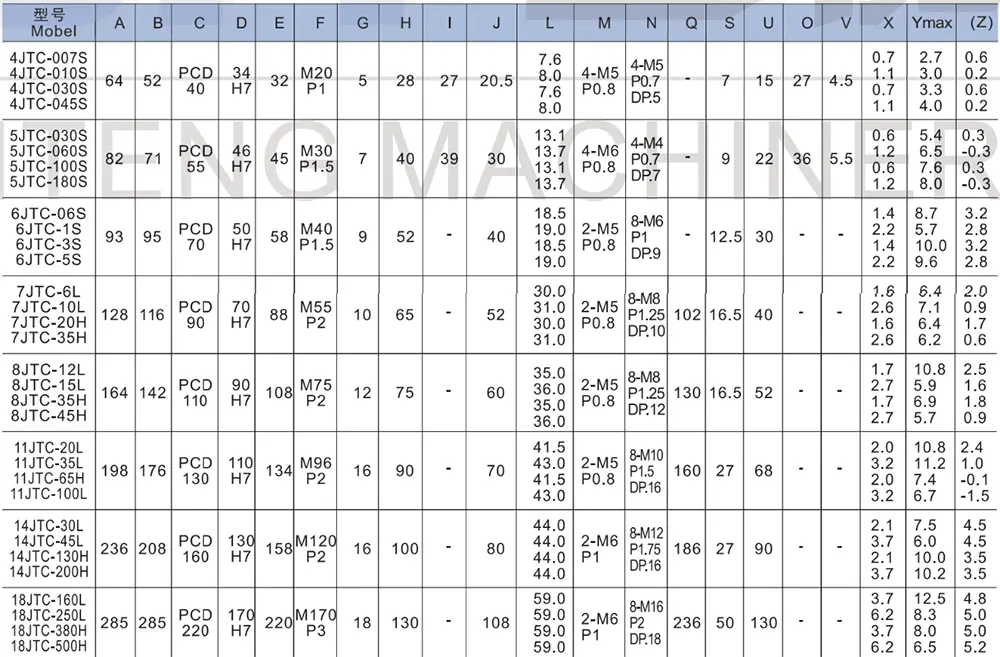

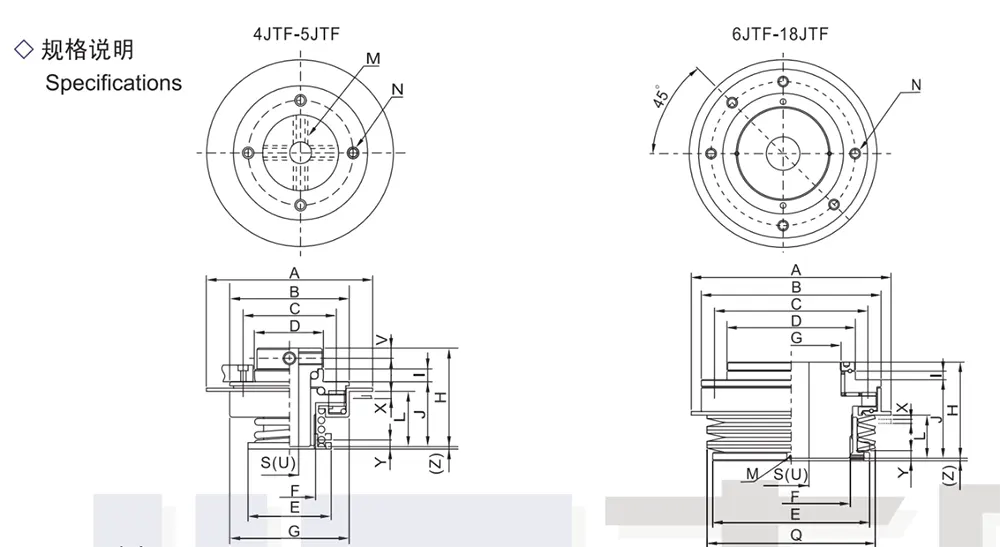

(M): Диаметр отверстия и шаг установочных винтов внутри гайки регулировки крутящего момента.

(N): Глубина отверстий под крепежные болты.

(S): Размер предварительно просверленных отверстий.

(U): Максимальный обрабатываемый диаметр отверстия.

(X): Расстояние отскока нажимной пластины обнаружения при возникновении перегрузки.

(Ymax): Максимальная длина фиксации гайки регулировки крутящего момента.

(Z): Высота гайки регулировки крутящего момента, когда пружина разгружена.

(T): Диапазон регулировки момента отключения. (δ): Максимально допустимая ошибка углового смещения.

(α): Максимально допустимый осевой зазор между двумя соединенными центрами валов.

(ε): Максимально допустимая ошибка параллельного (смещения) смещения.

(Nmax): Максимально допустимая скорость вращения.

(J): Момент инерции ограничителя крутящего момента.

(В): Вес.

Примечание 1: Погрешность зазора определяется на основе набора размеров H, который дает максимально допустимое осевое расстояние вала.

Примечание 2: Ошибка параллельного (смещенного) смещения указывает максимальный допуск стальных шариков, передающих крутящий момент.

Примечание 3. По вопросам эксплуатации на скоростях, превышающих Nmax (об/мин), обратитесь в нашу компанию.

Структура продукта и принципы работы

Ограничитель крутящего момента роликового типа имеет чисто механическую интегрированную конструкцию. Он основан на физическом включении и отключении для обеспечения защиты от перегрузки; его логика работы проста и надежна, что обеспечивает низкий риск отказа даже при длительном использовании.

- Основная структура взаимодействия: В устройстве повсюду используется механизм передачи с роликовым зацеплением. Его компоненты изготовлены с высокой точностью и имеют оптимизированные зазоры, что обеспечивает стабильную передачу крутящего момента в нормальных условиях и обеспечивает бесперебойную работу оборудования.

- Принцип отключения при перегрузке: когда оборудование застревает, блокируется или нагрузка превышает заданный предел, внутренние ролики смещаются под действием приложенной силы. Устройство автоматически проскальзывает и отключается, быстро прерывая передачу мощности и предотвращая передачу ударных нагрузок непосредственно на шпиндель и двигатель.

- Логика сброса и восстановления: после устранения неисправности оборудования и возврата нагрузки к нормальному уровню устройство может быстро повторно включиться и вернуться в нормальное состояние передачи, не требуя разборки всей машины. Это значительно сокращает время простоя, необходимое для технического обслуживания.

Основные функции и возможности настройки

- Точная настройка крутящего момента: поддерживает плавную и гибкую регулировку значений крутящего момента, что позволяет точно определить порог защиты оборудования. Операторы могут свободно настраивать параметры в соответствии с конкретной нагрузкой, выходной мощностью и требуемым уровнем безопасности оборудования.

- Быстрая реакция на перегрузку: в случае нештатных условий, таких как остановка, застревание материала или перегрузка, ограничитель крутящего момента роликового типа выполняет мгновенное расцепление и отключение питания. Его высокочувствительная реакция немедленно блокирует ударные нагрузки, тем самым защищая критически важные компоненты всей машины.

- Чисто механическая конструкция управления: устройство имеет полностью механическую конструкцию; он не содержит электронных контроллеров, датчиков или других электрических компонентов. Не требуя внешнего источника питания или сигналов управления, он принципиально исключает потенциальные риски сбоев, связанные со старением схемы или неисправностями сигналов. Экологическая адаптируемость и преимущества установки

Оптимизированное для сложных условий эксплуатации в мастерских, это устройство отличается высокой помехозащищенностью и широкой универсальностью установки, что делает его совместимым с широким спектром конфигураций передачи и сборки.

- Устойчивость к суровым условиям окружающей среды: Обладает исключительной устойчивостью к помехам; он сохраняет стабильную работу даже в условиях сильного скопления пыли, загрязнения маслом или постоянной вибрации оборудования, что делает его пригодным для всех типов суровых производственных условий.

- Компактная конструкция корпуса: общая конструкция обтекаемая и компактная — значительно меньшая по объему, чем традиционные ограничители крутящего момента фрикционного типа — что гарантирует, что она не занимает чрезмерного места для установки и хорошо подходит для компактной компоновки автоматизированного оборудования.

- Универсальная совместимость сборки: универсальная конструкция позволяет использовать различные стандартные методы сборки трансмиссии, включая крепление на конце вала, фланцевое крепление, а также цепную или ременную передачу, что делает ее совместимой с подавляющим большинством систем трансмиссии.

Преимущества производительности

- Высокая точность управления крутящим моментом: имеет четкие и точные пороговые значения защиты; при нормальных нагрузках передача мощности происходит с нулевыми потерями и стабильным КПД. В критических ситуациях перегрузки он может прервать передачу энергии в течение миллисекунд, обеспечивая стабильную и надежную защиту.

- Ударопрочность и усталостная стойкость: способность выдерживать переменные нагрузки, возникающие при частых запусках и остановках оборудования, а также мгновенные ударные нагрузки, вызванные застреванием материала. Его превосходная усталостная устойчивость эффективно продлевает общий срок службы ограничителя крутящего момента роликового типа.

- Плавный сброс при отсутствии нагрузки: после устранения неисправности перегрузки устройство плавно сбрасывается при отсутствии нагрузки, избегая таких проблем, как застревание или сбой при сбросе, тем самым помогая производственным линиям быстро возобновить рабочий ритм.

Области применения

- Конвейерное оборудование: различные конвейеры для материалов, подъемники и подающее оборудование; специально разработан для решения проблем внезапной перегрузки, вызванных скоплением материала или застреванием во время процесса транспортировки.

- Перерабатывающее оборудование легкой промышленности: упаковочное оборудование, деревообрабатывающее оборудование и полиграфическое оборудование; идеально подходит для условий эксплуатации, типичных для оборудования легкой промышленности, которые включают в себя высокочастотные запуски/остановки и склонность к мгновенному опрокидыванию.

- Химическое и автоматическое оборудование: системы химической передачи, автоматизированные сборочные линии и интеллектуальное технологическое оборудование; обеспечивает круглосуточную защиту от перегрузок для промышленных производственных линий, требующих непрерывной и бесперебойной работы.

Часто задаваемые вопросы

- Вопрос 1: В чем разница между ограничителем крутящего момента роликового типа и ограничителем крутящего момента фрикционного типа?

A1: В механизме роликового типа используются ролики из легированной стали для принудительной передачи сцепления, а для расцепления используется точная механическая конструкция; это приводит к превосходной точности крутящего момента и превосходной повторяемости. Напротив, механизм фрикционного типа основан на проскальзывании фрикционных пластин для защиты от перегрузки, что обычно обеспечивает меньшую точность и склонно к износу. Таким образом, модель роликового типа лучше подходит для автоматизированного оборудования, подверженного частым заклиниваниям, высокочастотным циклам пуска и остановки или применениям, требующим высокой степени точности защиты.

- Вопрос 2: Требуется ли для работы датчик?

A2: Этот продукт представляет собой чисто механическую защиту от перегрузки; для него не требуются датчики, электронные модули управления или внешние источники питания. Он полагается исключительно на свою внутреннюю роликовую конструкцию, обеспечивающую как передачу мощности, так и отключение при перегрузке. Эта конструкция обеспечивает превосходную устойчивость к помехам, что делает ее очень подходящей для суровых условий эксплуатации, таких как пыль, загрязнение маслом или высокая влажность, где электронные компоненты управления не подходят.

- Вопрос 3: При каких условиях эксплуатации не рекомендуется использовать ограничитель крутящего момента роликового типа?

A3: Он не подходит для применений, связанных с длительным и постоянным проскальзыванием. Если оборудованию требуется устойчивая буферизация условий перегрузки, а не мгновенное прерывание усилия, мы рекомендуем вместо этого выбрать механизм фрикционного типа. Механизм роликового типа лучше всего подходит для сценариев, связанных с мгновенным остановом, застреванием материала или внезапными, резкими требованиями защиты от перегрузки.

- Вопрос 4: Каков примерный срок службы и какое плановое обслуживание требуется?

A4: Ролики из легированной стали обладают высокой устойчивостью к износу и сжатию; при нормальных условиях эксплуатации срок их службы значительно превышает срок службы стандартных изделий фрикционного типа. Плановое техническое обслуживание не требует частой смазки; пользователям просто необходимо периодически очищать поверхность от пыли и остатков масла и проверять значение настройки крутящего момента. Следовательно, затраты на техническое обслуживание чрезвычайно низкие.
