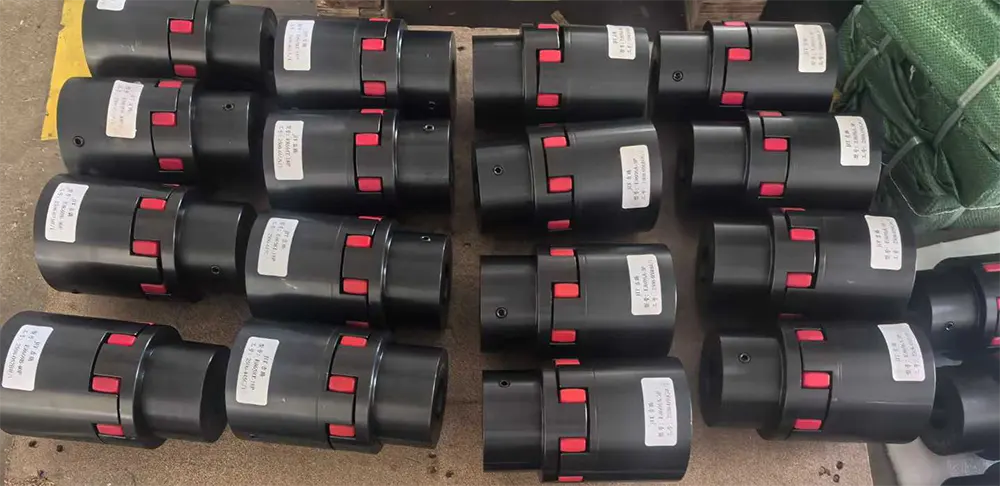

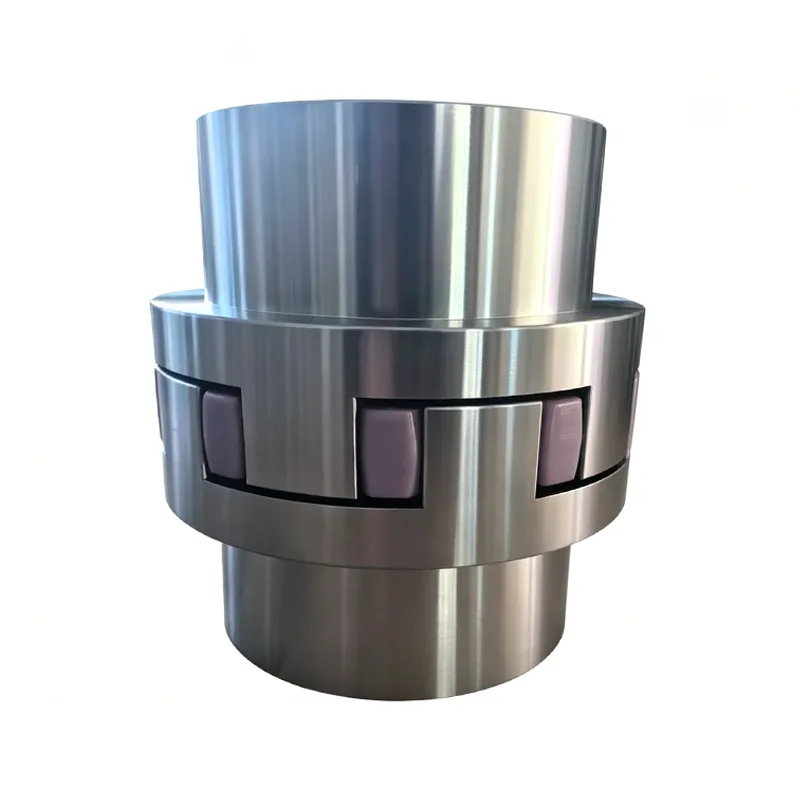

Эластичная муфта звездообразного типа

Эластичная муфта звездчатого типа представляет собой широко используемую упругую буферную муфту кулачкового типа в области промышленных механических трансмиссий. В отличие от жестких компонентов трансмиссии, он ориентирован на гибкую амортизацию, снижение шума и поглощение вибрации и выполняет основную функцию защитного оборудования.

Используя преимущества эластичных корпусов разной твердости в качестве опции, корпусов из различных материалов, а также разнообразных методов установки и фиксации, его можно адаптировать к обычным условиям работы, воздействию легких нагрузок, пыльной и влажной среде и полностью заменить импортную муфту серии ROTEX. Он совместим с подавляющим большинством машиностроительного, машиностроительного, металлургического и химического оборудования и обладает чрезвычайно высокой универсальностью и адаптируемостью.

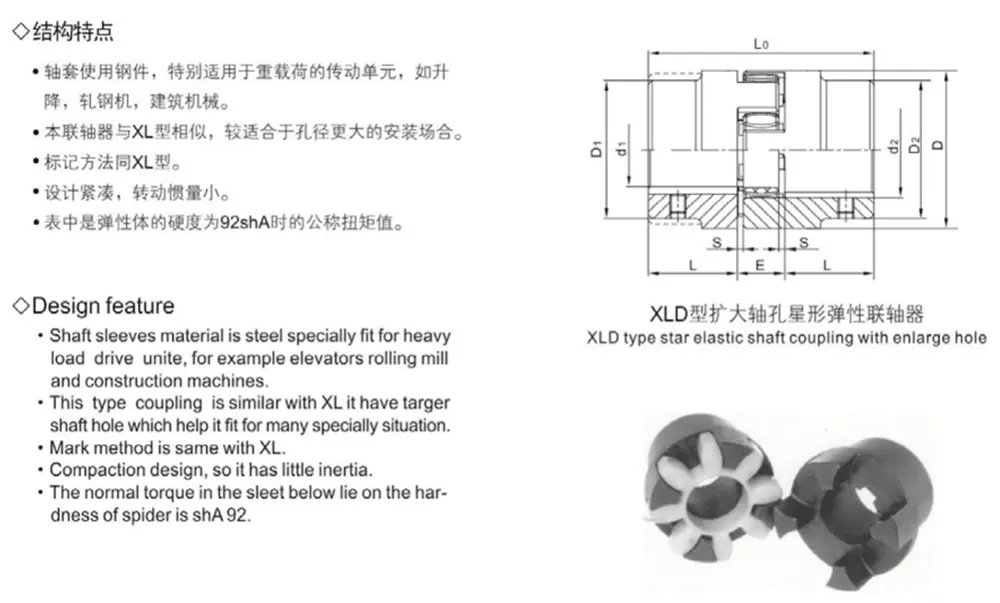

Конструктивный состав и конструктивные особенности

Эта эластичная муфта звездообразного типа имеет конструкцию изогнутого когтя в европейском стиле. Общая комбинация является научно обоснованной, обладает высокой структурной стабильностью и подходит для длительной непрерывной эксплуатации.

1. Общая структура сборки

Изделие состоит из двух полумуфт и промежуточного эластичного буфера в форме звезды. Здесь нет лишних или сложных аксессуаров. Разборка, обслуживание и замена аксессуаров не требуют профессиональных инструментов. Ежедневное обслуживание просто и удобно.

2. Изогнутый дизайн когтей в европейском стиле.

Он использует европейскую стандартную конструкцию когтей с изогнутой поверхностью когтей. Площадь контакта канавок эластичной прокладки больше, что эффективно снижает поверхностное давление на поверхность эвольвентного зуба. Даже в условиях больших нагрузок не возникнет таких проблем, как деформация поверхности зубьев, износ или смятие.

3. Проектирование нарушений безопасности

Он оснащен ограничительной конструкцией безопасности. Даже если упругий корпус изнашивается в течение длительного периода, корпус муфты по-прежнему может стабильно передавать мощность и не приведет к непосредственной остановке оборудования или повреждению системы вала, обеспечивая безопасность работы оборудования.

Преимущества конфигурации материалов и выбора нескольких спецификаций

Эластичная муфта звездчатого типа поддерживает различные комбинации материалов и твердости. Он может точно подобрать модель в соответствии с нагрузкой, скоростью и условиями работы клиента, устраняя недостаток единой спецификации, подходящей для всех условий работы.

1. Различные варианты материала корпуса

Основной корпус муфты может быть изготовлен из порошкового чугуна, обычного чугуна, ковкого чугуна, стали, алюминиевого сплава и т. д., подходящего для различных требований использования, таких как легкая нагрузка, средняя нагрузка, тяжелая нагрузка и легкое оборудование.

2. Полиуретановые эластомеры различной твердости.

Промежуточная эластичная прокладка изготовлена ​​из высококачественного полиуретана и имеет четыре различных варианта жесткости: 80A, 92A, 98A и 64D. Модель 92A соответствует различным параметрам крутящего момента и является стандартным типом отрасли, отвечающим потребностям подавляющего большинства повседневных условий работы.

3. Цвет для обозначения характеристик.

Эластомеры различной твердости используют разные цвета для различения, что позволяет клиентам быстро идентифицировать спецификации и избежать смешанной установки и несоответствия моделей, что упрощает управление на месте и замену запасных частей.

Эксплуатационные характеристики и адаптация к окружающей среде

Эластичная муфта звездчатого типа отличается превосходной устойчивостью к воздействию окружающей среды и эксплуатационными характеристиками, а также способна адаптироваться к сложным суровым условиям на открытом воздухе и в мастерских. Его стабильность намного превосходит стабильность обычных простых муфт.

1. Широкий диапазон температур и стабильная работа.

Применимый диапазон рабочих температур составляет от -20 ℃ до 80 ℃. Он не трескается при низких температурах и не размягчается при высоких, его можно стабильно использовать в любое время года.

2. Комплексная защита.

Он обладает хорошей устойчивостью к маслу, пыли, песку и влаге. Он может работать непрерывно во влажных, пыльных и слегка замасленных условиях мастерской, не старея и не выходя из строя.

3. Высококачественная амортизация и буферный эффект.

Опираясь на гибкие буферные характеристики полиуретанового эластомера, он может эффективно поглощать вибрации и удары, возникающие при запуске, выключении оборудования и колебаниях нагрузки, снижая шум оборудования и защищая двигатель и главный вал.

Форма установки и способ адаптации

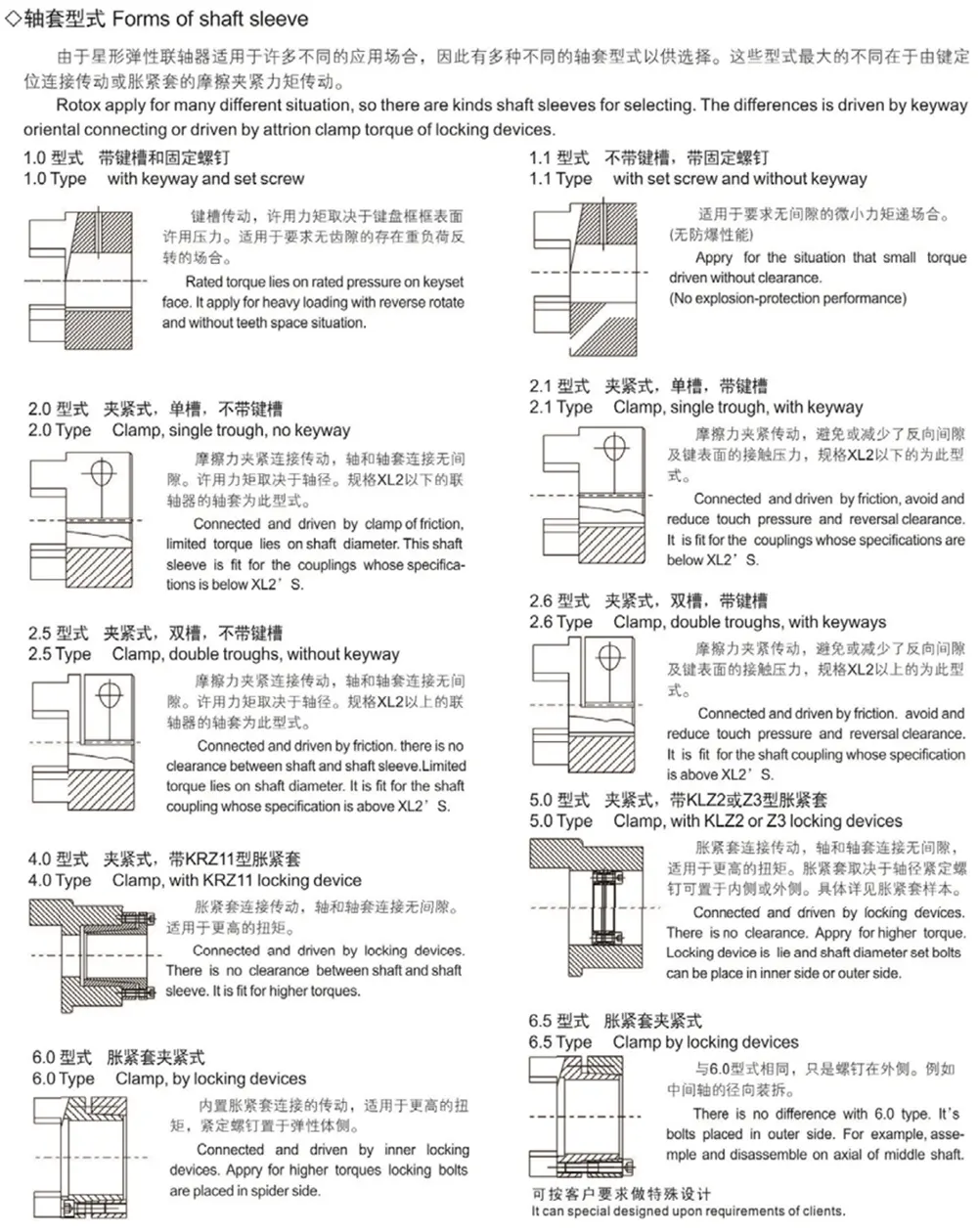

1. Различные методы блокировки.

Поддерживает различные формы запирания, такие как соединение с плоским ключом, шлицевое соединение, запирание с одним пазом и запирание с коническим трением. Он подходит для валов разного диаметра и требований к установке трансмиссии, обеспечивая надежную фиксацию без проскальзывания.

2. Несколько структурных стилей

Включает удлиненный средний тип, суженный средний тип, стандартный суженный тип, фланцевый тип и т. д. Его можно адаптировать к различным расстояниям и положениям установки оборудования.

3. Можно заменить импортные модели.

Параметры, размеры и характеристики могут идеально соответствовать немецкой муфте ROTEX. Он может напрямую заменить импортную продукцию, значительно снижая затраты на закупку комплектующих оборудования.

Отраслевые сценарии

1. Общее механическое оборудование

Различное традиционное трансмиссионное оборудование и универсальные устройства передачи мощности для соединения валов и буферной передачи.

2. Инженерное и гидравлическое оборудование

Системы передачи энергии для водохозяйственного инженерного оборудования и строительной техники, подходящие для работы на открытом воздухе и в условиях сильных колебаний нагрузки.

3. Металлургия, горное и химическое машиностроение.

Эластичная муфта звездообразного типа может быть адаптирована к металлургическому, горнодобывающему и химическому оборудованию, способна выдерживать сложные рабочие среды, такие как пыль, загрязнение маслом и легкая коррозия.
