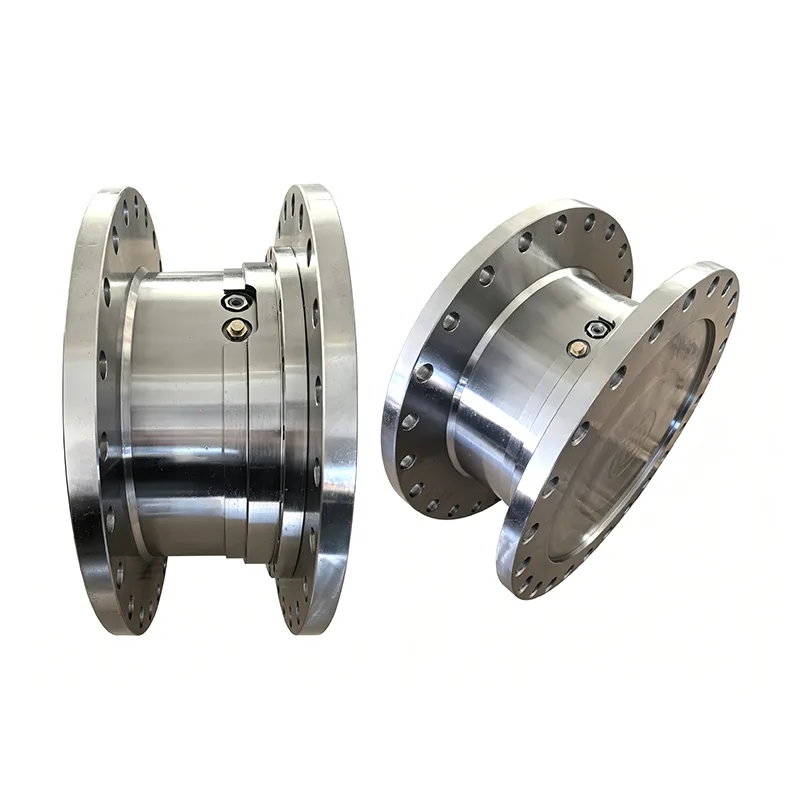

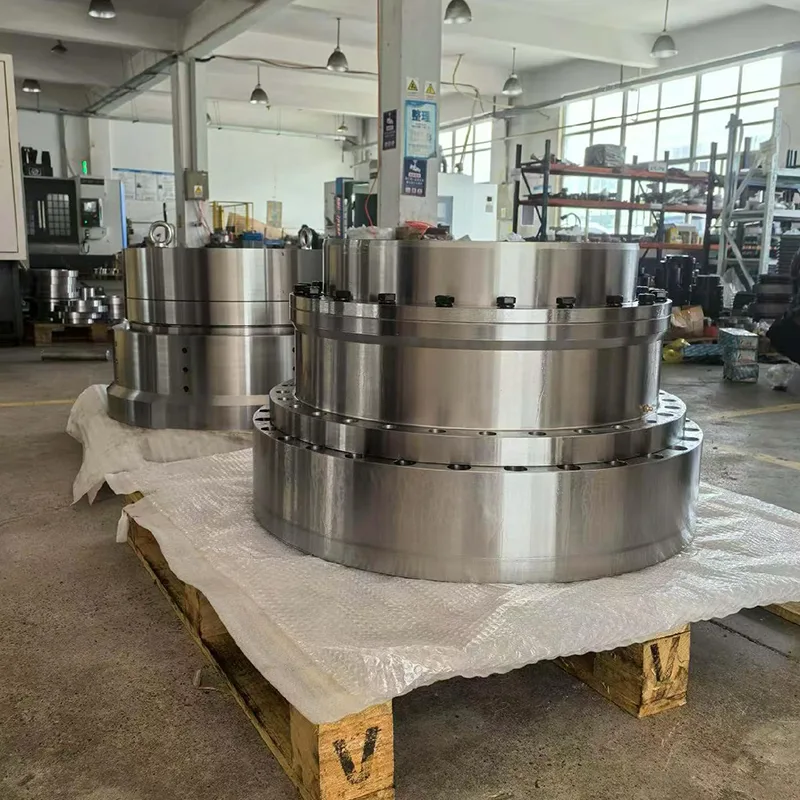

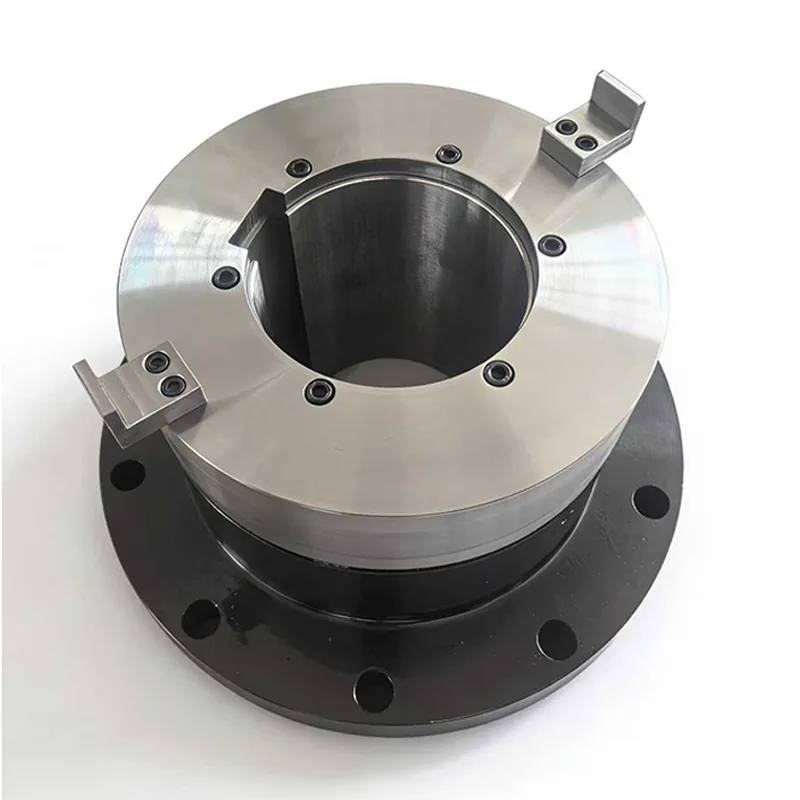

Гидравлическая предохранительная муфта

Будучи опытным производителем и комплексным поставщиком компонентов трансмиссии, компания Jiteng самостоятельно разработала гидравлическую предохранительную муфту — гидравлический компонент трансмиссии, ограничивающий крутящий момент, специально разработанный для тяжелого промышленного оборудования. Он представляет собой усовершенствованную версию традиционных фрикционных и механических ограничителей крутящего момента, специально разработанных для использования в условиях тяжелых нагрузок и повышенного риска.

Чем он отличается от обычных механических компонентов защиты от перегрузок?

В отличие от стандартных механических устройств защиты от перегрузки, в гидравлической предохранительной муфте отсутствуют подверженные износу конструкции, такие как пружины и фрикционные диски. Вместо этого он использует гидравлическую жидкость под высоким давлением, чтобы вызвать упругую деформацию своих внутренних и внешних гильз, полагаясь на силу трения, создаваемую на контактных поверхностях, для передачи мощности.

Система обеспечивает нулевой люфт и нулевой износ при нормальной работе. В случае заклинивания или ударной перегрузки специальная срезная трубка мгновенно разрывается, сбрасывая давление, прерывая передачу мощности в течение миллисекунд. Это принципиально предотвращает необратимые неисправности, такие как поломка вала или повреждение зубьев шестерни.

Благодаря уникальным преимуществам, включая полностью герметичную конструкцию, взрывозащищенность и отсутствие искр, а также отсутствие необходимости частой повторной калибровки, эта муфта широко используется в тяжелом всепогодном оборудовании, таком как дробильное оборудование, горные конвейеры, цементные заводы и металлургические прокатные линии.

Принцип работы

Основная логика работы гидравлической предохранительной муфты основана на гидравлическом расширении и передаче мощности на основе трения. Его работа разделена на три отдельные фазы: нормальная передача, защита от перегрузки и сброс и перезапуск. Система демонстрирует стабильные эксплуатационные характеристики и скорость реагирования, значительно превосходящую скорость традиционных механических защитных устройств.

1. Нормальная фаза передачи

Гидравлическая жидкость под давлением впрыскивается во внутреннюю масляную камеру агрегата, в результате чего внутренняя и внешняя втулки подвергаются упругой деформации. Внутренняя втулка плотно захватывает приводной вал, а внешняя втулка расширяется наружу и прочно зацепляется со ступицей. Передача крутящего момента достигается за счет силы трения, возникающей на этих контактных поверхностях; величина передаваемого крутящего момента прямо пропорциональна гидравлическому давлению. На этом этапе абсолютно отсутствует проскальзывание, люфт и износ внутренних компонентов, что обеспечивает исключительно высокую точность передачи.

2. Фаза отключения перегрузки

Если в оборудовании возникают такие проблемы, как застой нагрузки или воздействие материала, в результате чего фактический крутящий момент превышает заданный порог защиты, между втулками происходит относительное проскальзывание. Срезное кольцо мгновенно разрезает внутреннюю срезную трубку, быстро сбрасывая гидравлическое давление в масляной камере и позволяя втулкам упруго вернуться в исходное, расцепленное положение. Ведущий конец переходит в состояние холостого хода, а ведомый конец немедленно останавливается; весь процесс отключения крутящего момента завершается в течение 20 миллисекунд, тем самым быстро блокируя передачу ударной нагрузки при перегрузке.

3. Фаза сброса и перезапуска

После перегрузки основной корпус изделия не получает необратимых структурных повреждений. Для восстановления силовой передачи требуется лишь замена срезной трубки и пополнение масляной камеры гидравлической жидкостью стандартного давления для повторного зацепления компенсационной втулки. Компоненты можно многократно разбирать и использовать повторно, что значительно снижает долгосрочные затраты на замену.

Операционная адаптивность

Благодаря трем основным характеристикам — неизнашиваемой трансмиссии, сбросу давления на уровне миллисекунд и полностью герметичной взрывозащищенной конструкции — гидравлическая предохранительная муфта совместима с подавляющим большинством суровых условий эксплуатации, встречающихся сегодня на рынке. Оно эффективно устраняет отраслевые недостатки, связанные с традиционными муфтами, такие как подверженность износу, уязвимость к пыли и непригодность для использования во взрывоопасных зонах.

- Условия сильных ударов и остановок: идеально подходят для оборудования, подверженного внезапным скачкам крутящего момента, такого как дробилки и скребковые конвейеры. Когда застревание материала вызывает перегрузку, изделие выполняет сброс давления на уровне миллисекунд, чтобы отключить крутящий момент; это защитное действие завершается до того, как ударная сила сможет распространиться на последующие компоненты, тем самым полностью исключая необратимые отказы, такие как переломы вала или повреждение шестерни коробки передач.

- Условия частого реверса: Подходит для применений, связанных с металлургическими рольгангами и специализированным наклоняющим оборудованием. Продукт сохраняет равномерную и стабильную силу расширения и зажима, обеспечивая передачу без люфта на протяжении всей работы. Оно эффективно противодействует обратным ударным нагрузкам, возникающим при изменении направления движения, обеспечивая комплексную защиту шестерен коробки передач и опорных подшипников.

- Непрерывная, всепогодная работа: Совместимо с оборудованием, требующим непрерывной круглосуточной работы, таким как цементные мельницы и шаровые мельницы. Благодаря конструкции без фрикционных дисков заданное значение крутящего момента остается постоянным с течением времени без смещения; это исключает необходимость частых остановов для повторной калибровки параметров, тем самым эффективно сокращая время простоя оборудования на техническое обслуживание.

- В суровых и пыльных условиях: встроенный, полностью герметичный корпус эффективно изолирует масляную камеру и зажимные контактные поверхности от попадания пыли, песка и других примесей. Это предотвращает сбои при зажиме или отклонения крутящего момента, вызванные загрязнением, что делает муфту идеально подходящей для производственных сред с высоким содержанием пыли в таких отраслях, как горнодобывающая промышленность и производство строительных материалов.

Безопасность Защита

1. Чисто физическая гидравлическая защита от перегрузки.

Гидравлическая предохранительная муфта представляет собой полностью механическую гидравлическую конструкцию, которая не зависит от электронных компонентов управления, датчиков или внешних источников энергии. Даже в сценариях, связанных с выходом из-под контроля оборудования, отключением электроэнергии по всему заводу или полным отказом электрической системы управления, функция защиты от перегрузки продукта остается полностью работоспособной и не подвержена влиянию сбоев в цепях, обеспечивая максимальную стабильность защиты.

2. Предотвращение вторичных угроз безопасности.

Сброс давления перегрузки достигается за счет среза и разрушения срезной трубки. В отличие от продуктов фрикционно-скользящего типа, процессы срабатывания и расцепления не вызывают высоких температур или искр, вызванных трением. Это предотвращает возникновение несчастных случаев в запыленных, легковоспламеняющихся или взрывоопасных средах, например, на химических заводах и в шахтах, тем самым обеспечивая более высокий уровень безопасности.

3. Интуитивно понятные и отслеживаемые записи о перегрузках

Перелом срезной трубки служит интуитивно понятным физическим индикатором того, что произошла перегрузка, позволяя персоналу быстро определить, произошла ли в оборудовании неисправность из-за перегрузки. Кроме того, анализируя время и частоту таких неисправностей, можно оптимизировать параметры производства и процессы подачи материалов, предоставляя ценные справочные данные для обслуживания оборудования и модернизации его эксплуатации.

Часто задаваемые вопросы

- Вопрос 1: Каковы основные преимущества гидравлической предохранительной муфты по сравнению со стандартными муфтами фрикционного типа?

A1: Традиционные модели, основанные на трении, полагаются на проскальзывание фрикционных пластин для защиты, что приводит к таким проблемам, как износ, накопление тепла, образование искр и дрейф параметров. Гидравлическая модель, наоборот, не содержит расходных трущихся деталей; он обеспечивает нулевой износ, не требует частой повторной калибровки, обеспечивает сверхбыстрое расцепление в течение 20 мс и расцепление без образования искр. Это делает его идеальным для высокопроизводительного оборудования, работающего в тяжелых условиях, требующего больших нагрузок, требований взрывобезопасности и непрерывной круглосуточной работы.

- Вопрос 2: Если оборудование отключается из-за перегрузки, является ли процесс ремонта и перезагрузки сложным или дорогостоящим?

A2: Процесс ремонта прост и недорог. После перегрузки основная конструкция муфты остается целой и неповрежденной; для сброса требуется только замена недорогой срезной трубки и пополнение гидравлической жидкости. Нет необходимости демонтировать весь узел трансмиссии или заменять дорогостоящие первичные компоненты, всю операцию может выполнить один человек.

- Вопрос 3: Требуется ли электрическая система управления для правильной работы муфты?

О3: Нет, это не требуется. Гидравлическая предохранительная муфта имеет чисто механико-гидравлическую конструкцию; Работая независимо, он эффективно обеспечивает как передачу энергии, так и защиту от перегрузки. Не подверженный влиянию таких проблем, как перебои в подаче электроэнергии, сбои сигнала или старение цепей, он значительно снижает затраты, связанные со вспомогательными электрическими системами управления, что делает его идеально подходящим для модернизации и модернизации различных типов стареющего тяжелого оборудования.

- Вопрос 4: Надежны ли уплотнения в условиях высокой запыленности и влажности в горнодобывающей промышленности?

A4: Благодаря оригинальной, интегрированной и полностью герметичной конструкции, усиленной множеством механизмов пылезащиты и предотвращения утечек, устройство эффективно предотвращает попадание пыли, влаги и примесей во внутреннюю масляную камеру. Такая конструкция исключает потенциальные неисправности, такие как заклинивание, дрейф крутящего момента и утечку давления масла, обеспечивая стабильную и надежную долгосрочную работу в сложных условиях, таких как шахты и предприятия по производству строительных материалов.
