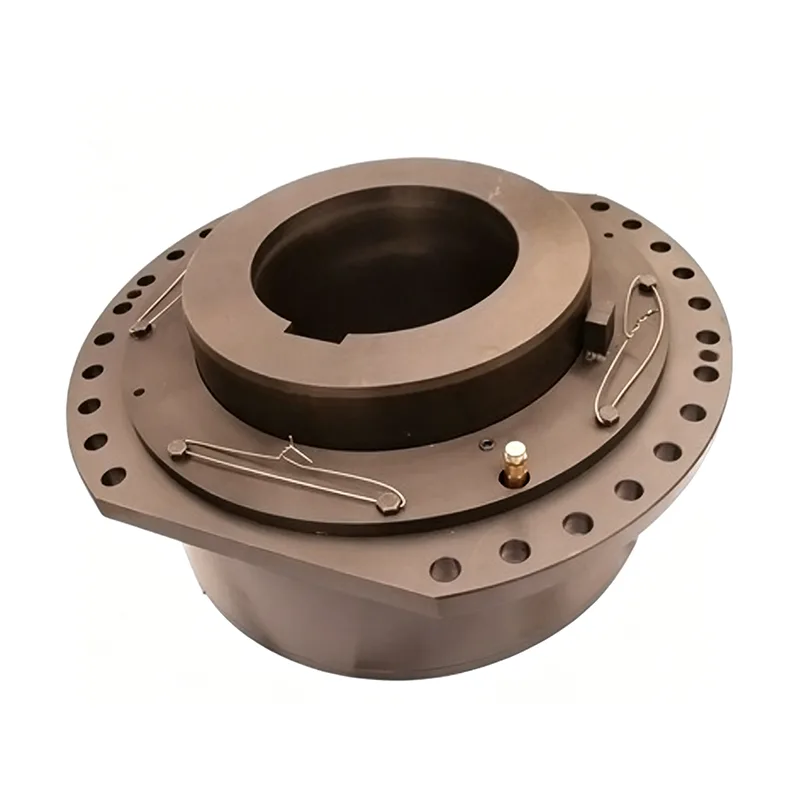

Сферическая роликовая муфта

Сферическая роликовая муфта — это специализированный компонент трансмиссии, разработанный специально для решения критических проблем в системах привода барабана подъемных механизмов крана. Оно эффективно устраняет многочисленные недостатки, присущие традиционным зубчатым муфтам, открытым зубчатым передачам и конструкциям шарнирных валов. Опираясь на гибкое зацепление сферических роликов для передачи крутящего момента, продукт по своей сути обладает самовыравнивающимися характеристиками подшипника, что позволяет ему автоматически адаптироваться к угловым смещениям внутри оборудования. Его структурная схема компактна и легка, поэтому не занимает дополнительного места внутри механизма тележки. Он идеально подходит для условий работы на малых скоростях, с большими нагрузками и с барабанным приводом, типичных для подъемного оборудования; кроме того, он предлагает широкий диапазон параметров и обеспечивает стабильную и надежную работу.

Сравнение преимуществ и недостатков традиционных сцепных конструкций крана

В трансмиссионном соединении между выходным валом редуктора и барабаном в крановых подъемных механизмах в традиционных конструкциях обычно используются зубчатые муфты дискового типа, открытые зубчатые передачи или шарнирные соединения вала с фиксированной и плавающей осью. Каждый из этих типов конструкций имеет определенные эксплуатационные недостатки, которые ограничивают гибкость технического обслуживания оборудования и структурной компоновки.

- Многодисковые зубчатые муфты дискового типа (для кранов малого и среднего размера): несмотря на компактную общую конструкцию и высокую степень интеграции, их сложная геометрия приводит к высоким производственным затратам и значительным трудностям обработки. Кроме того, их значительный собственный вес препятствует разработке легких конструкций кранов малого и среднего размера, а последующие процедуры разборки и технического обслуживания крайне неудобны.

- Открытые зубчатые передачи (для крупнотоннажного оборудования): в основном используются в кранах грузоподъемностью более 80 тонн. Эта конфигурация обеспечивает двухступенчатое снижение скорости и позволяет увеличить межосевое расстояние между двигателем и барабаном. Несмотря на простоту конструкции, открытый характер шестерен приводит к ухудшению условий смазки; следовательно, поверхности зубьев шестерен очень подвержены износу и быстрому выходу из строя, что приводит к относительно высокой частоте отказов оборудования.

- Конструкции шарнирного вала с фиксированной и плавающей осью (конструкции с длинным валом): Эти конструкции позволяют уменьшить осевой размер барабана, тем самым обеспечивая компактное пространство для установки. Однако они вызывают необходимость применения длинновальных агрегатов, что увеличивает общий собственный вес подъемного механизма. При этом сборку и центровку шестерни невозможно выполнить самостоятельно; Процессы разборки и повторной сборки являются громоздкими, что приводит к низкой эффективности технического обслуживания.

Структура продукта и принцип передачи крутящего момента

Сферическая роликовая муфта имеет четко определенную структурную конструкцию и научно разработанный метод передачи крутящего момента. За счет гибкого зацепления сферических роликов достигается одновременная передача как крутящего момента, так и радиальных сил, что обеспечивает более высокую степень эксплуатационной гибкости.

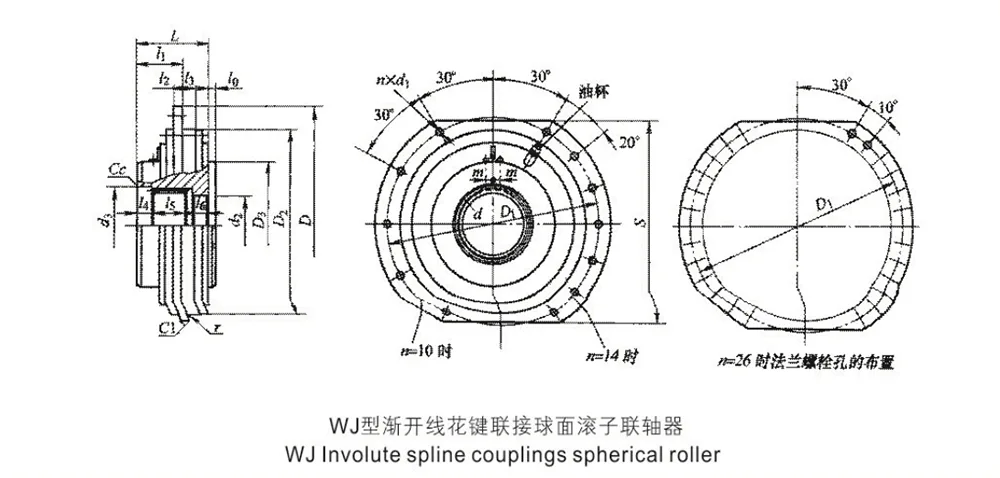

- Комплексная структурная конфигурация: полная сборка состоит в основном из основных компонентов, таких как полумуфты, внешняя втулка, сферические ролики, внутренняя и внешняя крышки. Расположение компонентов оптимизировано — оно лишено лишних сложных прецизионных деталей, что приводит к значительному снижению частоты отказов.

- Передача крутящего момента по окружному зацеплению: Сферические ролики равномерно распределены по окружности муфты и установлены в установочных отверстиях, расположенных между половинками муфты и внешней втулкой. Благодаря плотному контакту и сжимающему действию между роликами и их соответствующими отверстиями муфта обеспечивает двунаправленную передачу как крутящего момента, так и радиальных нагрузок.

- Стандартизированный метод сборки: во время работы одна полумуфта монтируется и крепится к выходному валу редуктора (редуктора), а наружная втулка прочно соединяется с барабаном троса с помощью высокопрочных болтов. Такая конфигурация обеспечивает равномерное распределение нагрузки во время передачи, создавая надежное соединение, устойчивое к ослаблению.

- Характеристики передачи с гибкой шестерней: Общий механизм передачи очень похож на механизм эластичной зубчатой ​​муфты штифтового типа. Он основан на гибкой передаче усилия, обеспечиваемой телами качения, для эффективного смягчения проблем, связанных с сильными ударами и абразивным износом, обычно связанными с системами с жестким зацеплением.

Основные эксплуатационные характеристики и компенсационные возможности

Сферическая роликовая муфта обладает встроенной функцией самовыравнивания, что позволяет ей автоматически адаптироваться к эксплуатационным отклонениям внутри оборудования. Он эффективно решает распространенные проблемы подъемного оборудования, такие как несоосность установки и смещение рабочих деформаций, что делает его идеально подходящим для длительной эксплуатации в тяжелых условиях.

1. Характеристики самовыравнивающейся компенсации: демонстрируя рабочие характеристики самовыравнивающегося подшипника, муфта точно компенсирует угловое смещение между выходным валом коробки передач и валом барабана, тем самым компенсируя как первоначальные ошибки сборки, так и динамические деформационные сдвиги во время работы.

2. Адаптация к двунаправленному относительному смещению. Муфта одновременно компенсирует различные формы относительного смещения между двумя валами, гибко компенсируя напряжения, возникающие во время работы оборудования. Это предотвращает такие неисправности, как заедание вала (фиксирующее напряжение), ненормальный износ и заикание трансмиссии.

3. Стабильная несущая передача: муфта одновременно обеспечивает передачу рабочего крутящего момента и поддержку радиальных нагрузок. Его несущая конструкция оптимально спроектирована, обеспечивая работу без проскальзывания и сноса во время длительной работы в тяжелых условиях на низких скоростях. Стабильность его трансмиссии значительно превосходит стабильность традиционных конструкций с открытой передачей.

Структурные преимущества

По сравнению с традиционными конструкциями подъемной передачи, сферическая роликовая муфта предлагает явные преимущества с точки зрения легкой конструкции, пространственной компоновки, простоты установки и общей надежности. Эти характеристики делают его особенно подходящим для удовлетворения жестких пространственных ограничений и требований к компоновке подъемных тележек.

1. Компактная и легкая конструкция. Благодаря небольшой занимаемой площади и небольшому собственному весу устройство устраняет необходимость в дополнительных длинных валах или сложных зубчатых передачах. Это существенно снижает общий вес механизма и оптимизирует конструктивную компоновку крановой тележки.

2. Удобство установки и обслуживания. Конструкция отличается аккуратной структурой и простой логикой сборки, не требующей сложных процедур ввода в эксплуатацию. Задачи по сборке и техническому обслуживанию могут выполняться независимо, эффективно решая общие проблемы, связанные с традиционными конструкциями, в частности, сложность разборки/повторной сборки и невозможность выполнения отдельных регулировок.

3. Высокая эксплуатационная надежность. Благодаря устранению присущих открытым шестерням недостатков, которые склонны к износу, закрытая конструкция роликового зацепления практически не подвержена влиянию факторов окружающей среды. Он обеспечивает плавную работу на низкой скорости с минимальным уровнем шума, что делает его идеально подходящим для условий непрерывной работы, типичных для подъемного оборудования.

Адаптивность рабочих условий и диапазон параметров

Продукт предлагает широкий диапазон параметров и исключительную адаптируемость к различным условиям эксплуатации. Он специально разработан для удовлетворения особых требований к трансмиссиям подъемных машин, а его эксплуатационные характеристики строго соответствуют промышленным стандартам для тяжелых условий эксплуатации.

- Сценарии применимого оборудования: Сферическая роликовая муфта в основном используется в подъемных механизмах кранов, низкоскоростных системах привода барабана и аналогичном трансмиссионном оборудовании общего назначения. Он специально разработан для удовлетворения жестких требований подъемной отрасли к низкоскоростным, тяжелым и непрерывным операциям.

- Диапазон рабочих температур: способен стабильно и нормально работать в диапазоне температур окружающей среды от -25°C до +28°C, что делает его пригодным для стандартных условий внутри помещений, а также для неэкстремальных подъемных операций на открытом воздухе.

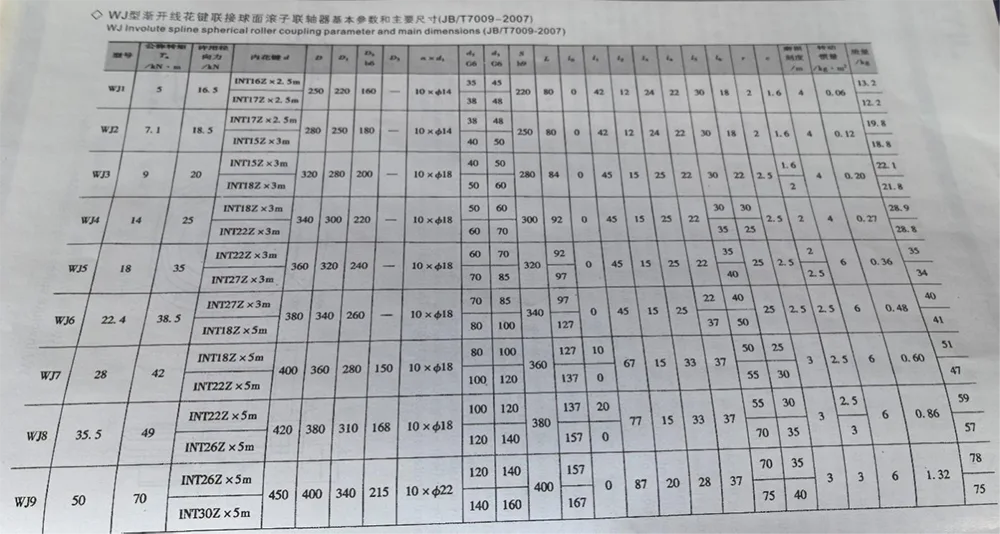

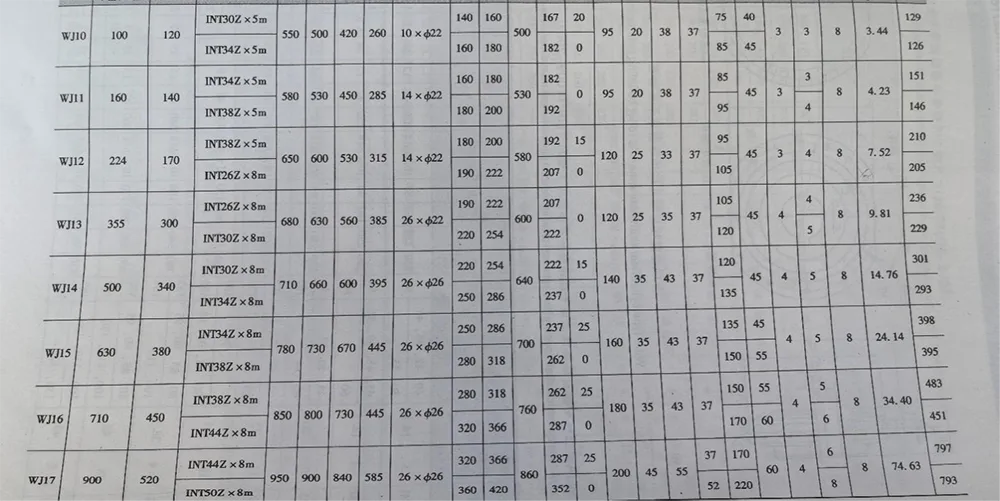

- Диапазон крутящего момента: номинальный диапазон передачи крутящего момента составляет от 5000 Н·м до 900 000 Н·м, что эффективно удовлетворяет требованиям к передаче подъемного оборудования, начиная от малого и среднего до крупногабаритного оборудования.

- Предел радиальной нагрузки: Способен выдерживать радиальные силы в диапазоне от 16 500 Н до 450 000 Н. Его надежная способность выдерживать радиальную нагрузку гарантирует, что он может эффективно справляться с большими радиальными нагрузками, обычно связанными с барабанными подъемными системами.
