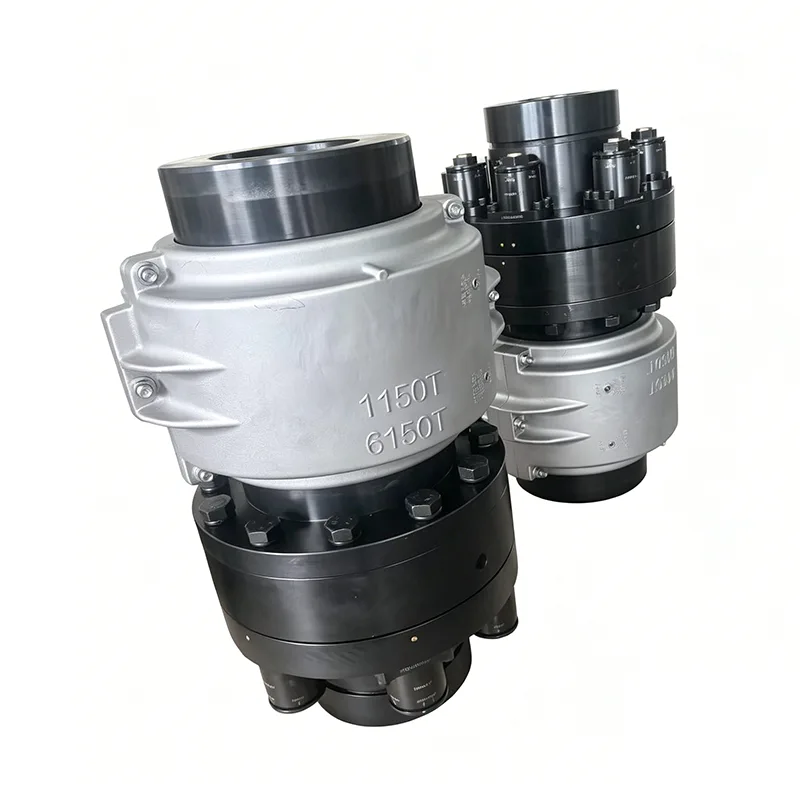

Серпантинная пружинная муфта серии JS

Серпантинная пружинная муфта серии JS представляет собой высокопроизводительный упругий металлический трансмиссионный компонент переменной жесткости. Он служит усовершенствованным продуктом модернизации, специально разработанным для замены неметаллических эластичных муфт в условиях эксплуатации при средних и высоких скоростях и тяжелых условиях эксплуатации. В отличие от гибких муфт, изготовленных из резины или нейлона (материалов, склонных к старению), этот продукт не содержит скоропортящихся неметаллических веществ. Вместо этого он опирается на высокопрочные змеевидные пружинные полосы в качестве основных упругих элементов, передающих крутящий момент, используя упругую деформацию пружин для поглощения ударов и противодействия резонансу. Полный узел состоит из двух полумуфт, корпуса защитной крышки, уплотнительных колец и поликлиновых пружинных полос. Передача мощности достигается за счет блокировки пружинных полос внутри зубчатых пазов муфты, тем самым сочетая высокую эффективность передачи жестких муфт с буферными и компенсационными возможностями гибких муфт.

Структурные компоненты

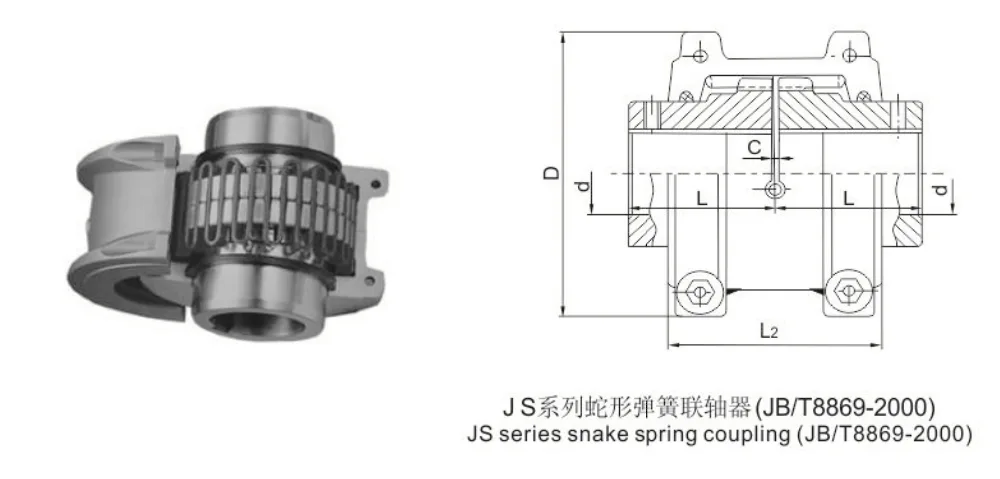

- Полная стандартная сборка: Полный блок состоит из двух полумуфт, двух секций внешнего защитного корпуса, двух пыленепроницаемых уплотнительных колец и змеевидных пружинных полос. Общее количество деталей значительно меньше, чем у других муфт для тяжелых условий эксплуатации с эквивалентной грузоподъемностью, что приводит к снижению частоты отказов.

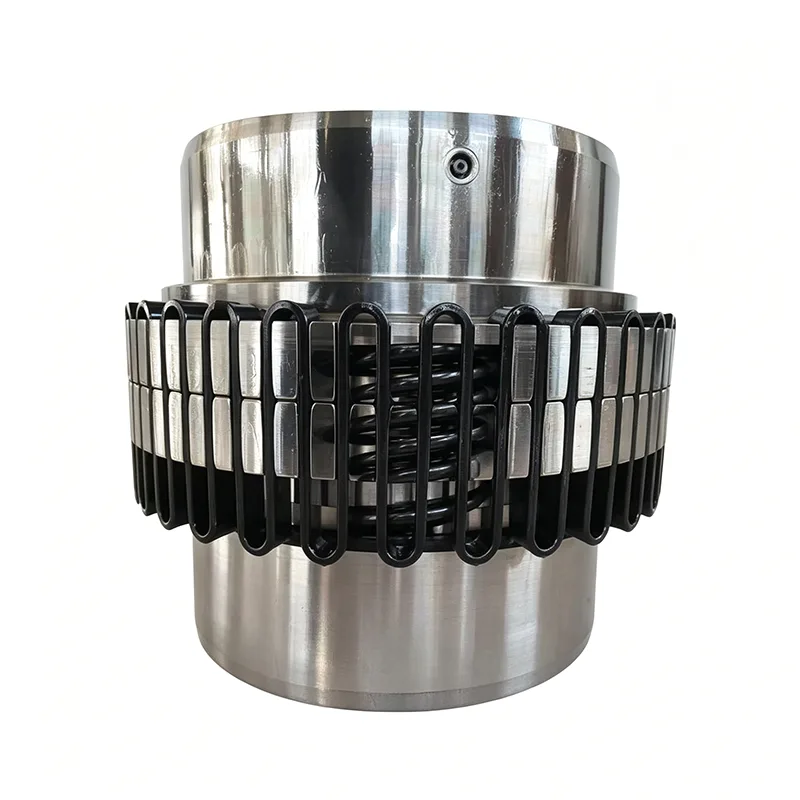

- Эксклюзивная конструкция передачи осевого крутящего момента: змеевидные пружинные полосы вставляются в осевом направлении и сидят в зубчатых пазах двух полумуфт. Передача крутящего момента осуществляется за счет равномерного давления, оказываемого боковыми сторонами зубчатых пазов на пружины; это обеспечивает сбалансированное распределение сил, тем самым предотвращая локализованную концентрацию напряжений, которая может привести к разрушению конструкции.

- Закрытая защитная конструкция: Муфта имеет разъемный внешний корпус с уплотнительными кольцами. Такая конструкция не только фиксирует положение пружинных полос, но и эффективно предотвращает попадание внешней пыли и влаги в зону зацепления, тем самым защищая как пружинные полосы, так и конструкцию паза шестерни, сводя к минимуму ежедневный износ.

Принципы работы

В серпантинной пружинной муфте серии JS используется логика передачи с переменной жесткостью, основанная на сжимающем взаимодействии между зубчатыми пазами и пружинными полосами. Во время работы муфта может динамически регулировать интенсивность буферизации, тем самым существенно смягчая распространенные проблемы в системах передачи, такие как вибрация и резонанс.

- Стандартная логика передачи мощности: ведущий вал и ведомый вал соединены с помощью соответствующих полумуфт на каждом конце. Боковые стенки пазов шестерен ведущей стороны оказывают окружное усилие на змеевидные пружины; за счет упругой деформации этих пружинных элементов ведомая сторона приводится в движение синхронно, тем самым обеспечивая передачу крутящего момента.

- Высокоэффективный механизм амортизации и подавления вибрации: во время запуска, остановки или колебаний нагрузки змеевидные пружины подвергаются адаптивной упругой деформации для ослабления вибраций, вызванных переменными нагрузками, тем самым предотвращая переход всей системы трансмиссии в состояние резонанса. Продукт может похвастаться средним уровнем демпфирования и снижения вибрации, превышающим 36%, обеспечивая амортизирующие характеристики, которые намного превосходят показатели стандартных эластичных муфт.

- Переменная жесткость, адаптирующаяся к условиям нагрузки: при изменении величины передаваемого крутящего момента степень упругой деформации пружинных элементов изменяется соответствующим образом, автоматически регулируя общую жесткость муфты. Эта конструкция эффективно сочетает в себе плавность работы при небольших нагрузках и надежную несущую способность при тяжелых нагрузках, что делает ее идеально подходящей для применений, связанных с меняющимися условиями нагрузки.

Конфигурация материала и срок службы

Упругие компоненты сердечника изготовлены из специально изготовленной пружинной стали, усиленной посредством многоступенчатого процесса термообработки. Этот подход эффективно решает общие проблемы отрасли, связанные с неметаллическими упругими элементами, такие как подверженность старению, усталостное разрушение и плохая устойчивость к высоким температурам.

- Высококачественное пружинное сырье: змеевидные пружинные элементы изготовлены из отборных заготовок пружинной стали промышленного класса. Эти материалы подвергаются комплексной серии точных обработок, включая закалку и отпуск, чтобы гарантировать, что их прочность на разрыв, усталостная прочность и ударная вязкость соответствуют самым высоким отраслевым стандартам.

- Длительная долговечность и минимальный износ: металлический корпус пружины невосприимчив к таким проблемам, как старение, затвердевание или коррозионное растрескивание, и на него не влияют экстремально высокие или низкие температуры рабочей среды. По сравнению с неметаллическими упругими муфтами (например, изготовленными из резины или нейлона) такая конструкция обеспечивает значительно увеличенный общий срок службы.

- Адаптируемость к сложным переменным нагрузкам: Змеевидная пружинная муфта серии JS спроектирована так, чтобы выдерживать длительное воздействие частых циклов пуска-останова, двунаправленных ударных нагрузок и высокоскоростной возвратно-поступательной деформации. Даже при непрерывной работе в условиях высоких нагрузок и переменных напряжений он сохраняет стабильные механические характеристики и демонстрирует минимальную подверженность упругой деградации.

Характеристики трансмиссии и характеристики безопасности

- Сверхвысокая эффективность передачи: используя механизм передачи с поверхностным контактом между зубчатыми пазами и пружинными элементами, муфта сводит к минимуму потери мощности. Его общий КПД трансмиссии может достигать 99,47%, обеспечивая коэффициенты использования энергии, которые превосходят подавляющее большинство доступных в настоящее время гибких трансмиссионных муфт.

- Двунаправленная защита от перегрузки: имеет возможность кратковременной буферизации перегрузки, при этом предельная нагрузочная способность достигает удвоенного номинального крутящего момента. Это позволяет ему легко воспринимать мгновенные пиковые нагрузки, тем самым предотвращая катастрофические отказы, такие как поломка вала или разрушение зубьев шестерни, вызванные внезапными перегрузками.

- Компенсация многомерного смещения: используя характеристики разнонаправленной деформации своих змеевиковых пружин, муфта может одновременно компенсировать осевые, радиальные и угловые смещения при установке. Это снижает порог установки в отношении соосности вала, что делает его идеально подходящим для интеграции в существующее оборудование, где отклонения соосности могут превышать стандартные допуски.

Преимущества сборки и обслуживания

- Компактная и легкая конструкция: змеевидная пружинная муфта серии JS имеет компактную конструкцию и легкую конструкцию. При заданном номинальном крутящем моменте она занимает значительно меньше места для установки по сравнению с другими типами муфт, что делает ее идеально подходящей для использования в закрытых трансмиссионных системах.

- Упрощенная сборка и разборка: в каждом соединительном блоке используется всего от 2 до 4 пружинных элементов, что обеспечивает простую и интуитивно понятную последовательность сборки/разборки. По сравнению с муфтами диафрагменного или зубчатого типа значительно снижается сложность и трудность, связанная с проверкой и заменой компонентов.

- Регулярное техническое обслуживание с низкой частотой: металлические пружины не требуют частой замены, а герметичная конструкция корпуса эффективно защищает внутренние компоненты. Плановое техническое обслуживание ограничивается периодическими проверками состояния крепления корпуса и уровня смазки, что исключает необходимость периодической замены эластичных изнашиваемых деталей, обычно необходимых для других типов муфт.

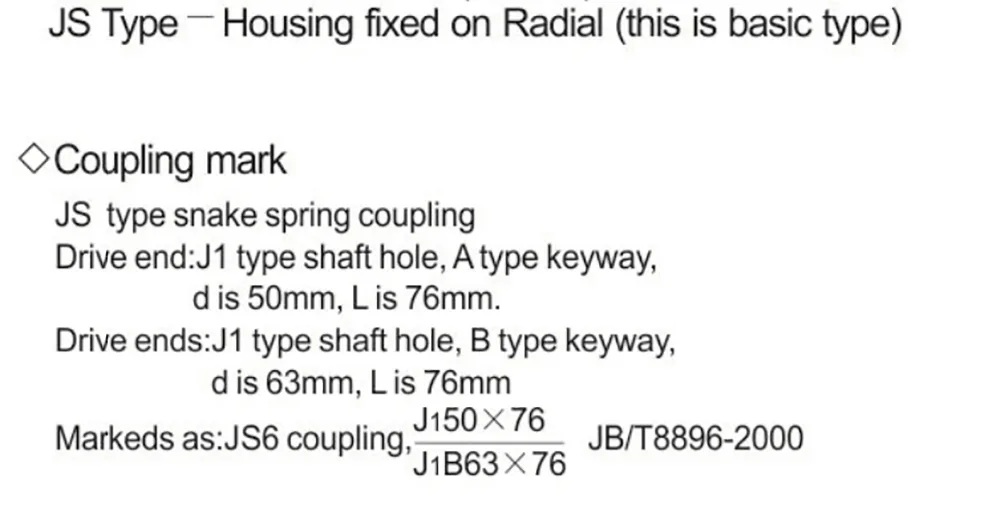

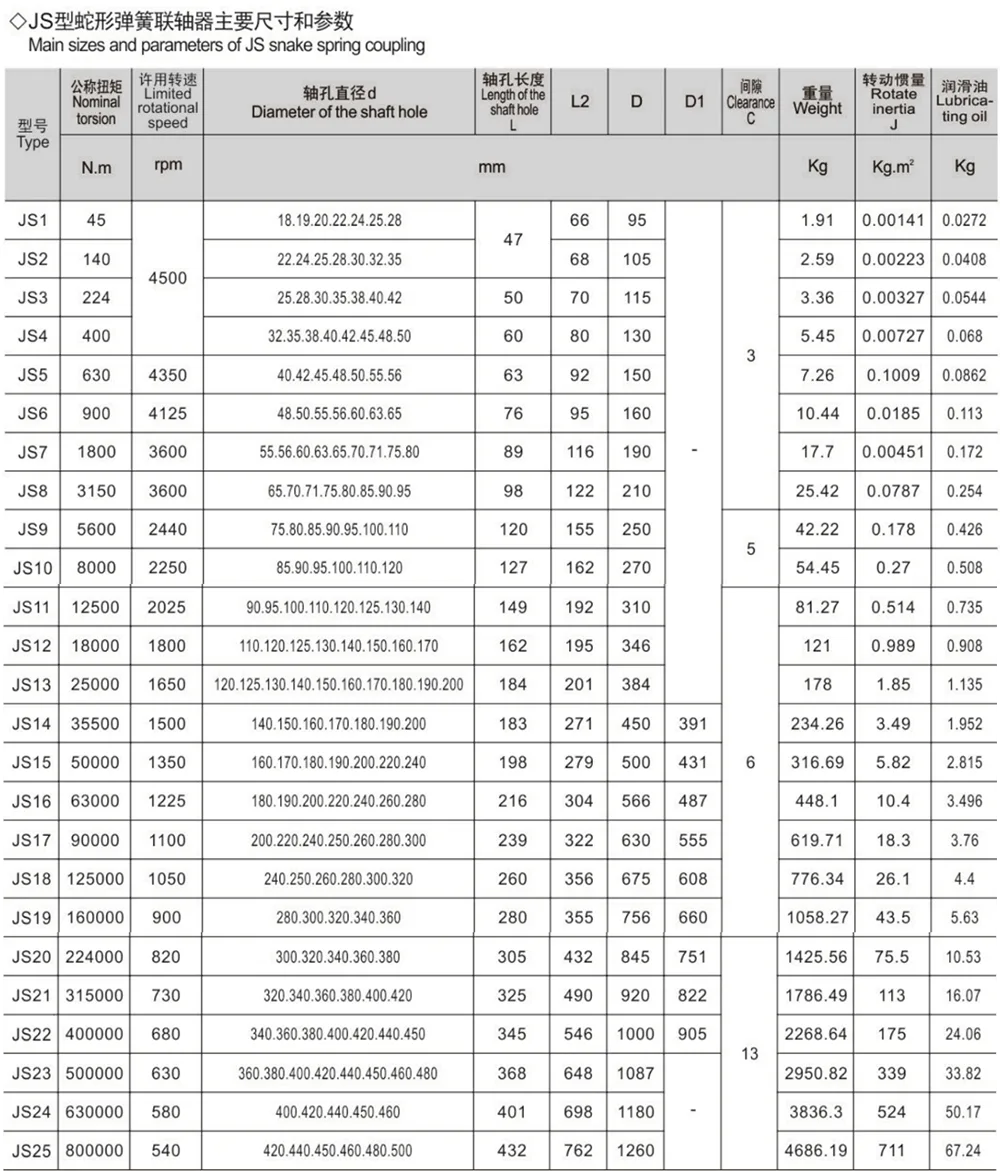

Примечание: 1. При выборе отверстий для вала (GB/T 3852) проконсультируйтесь с нашим технологическим отделом. 2. Расчет веса и инерции вращения при отсутствии отверстия.
