Эластичная штифтовая муфта типа HL

В отличие от эластичных муфт на резиновой основе, в эластичной штифтовой муфте типа HL в качестве передаточных штифтов используется высокопрочный нейлон, что позволяет использовать присущую нейлоновому материалу прочность и сопротивление сдвигу для облегчения передачи мощности. Хотя традиционные методы жесткого прямого привода подвержены распространенным проблемам, таким как износ шпоночных канавок, разрушение компонентов, вибрация оборудования и ненормальный шум, этот продукт предлагает идеальное решение; в нем используются нейлоновые штифты, которые смягчают удары при запуске и остановке, одновременно поглощая вибрации, вызванные переменными нагрузками.

Возможности дизайна

1. Материал эластичных компонентов - лен, поэтому он обладает высокой твердостью и устойчивостью к износу и может применяться в любых обстоятельствах с едкостью.

2. Круглая поверхность металлического тормозного кольца, обработанная закалкой.

3. Размеры отверстий, размеры шпоночных пазов и метод обозначения муфты соответствуют требованиям GB/T 3852-1977 «Типы соединений и размеры отверстий вала». Отверстия двух полумуфт можно выбирать независимо и комбинировать в любой конфигурации.

4. Рабочая температура: от -20 до +70℃.

5. Исходным стандартом является международный стандарт GB5051-85.

Отметьте примечание:

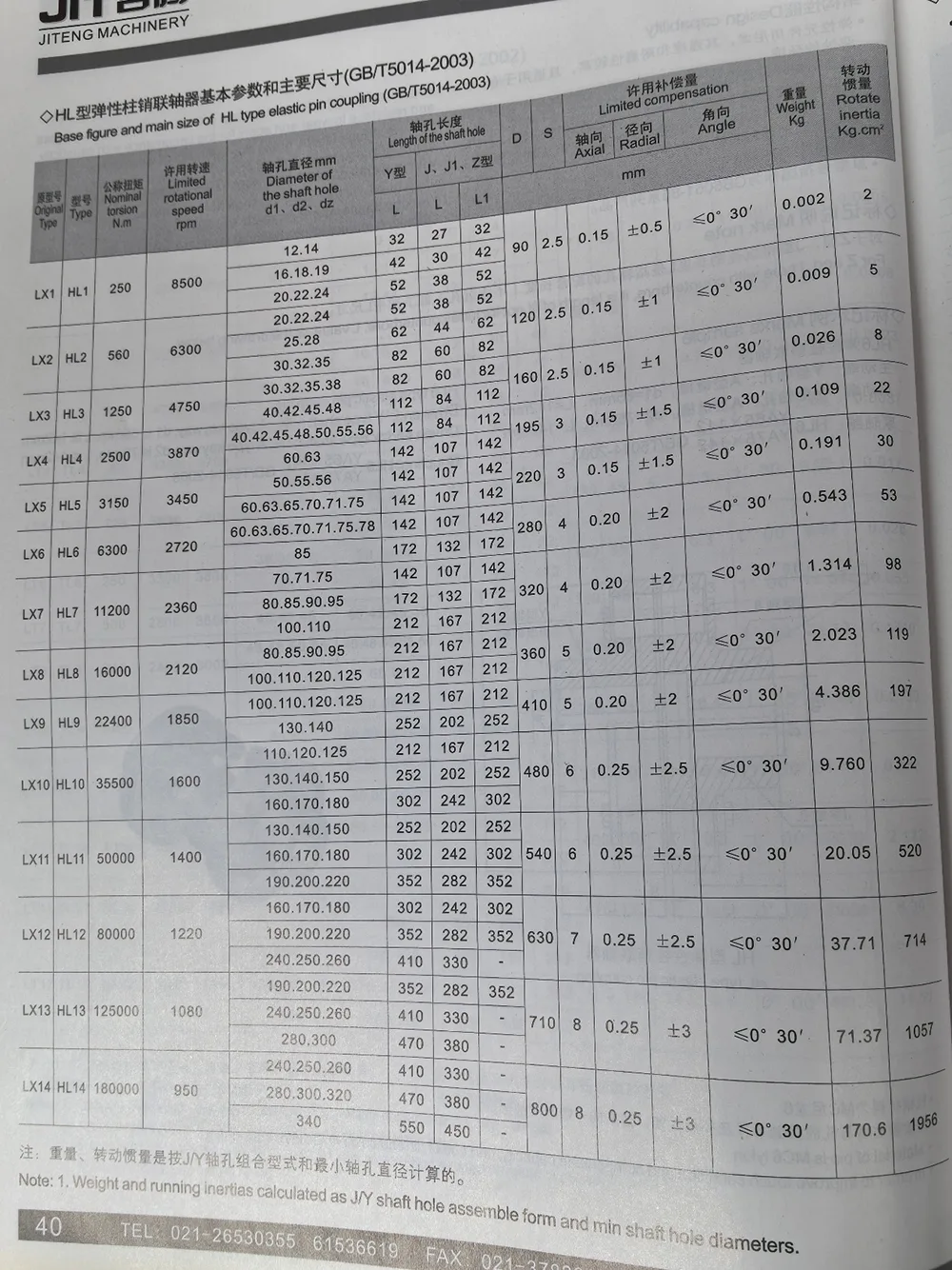

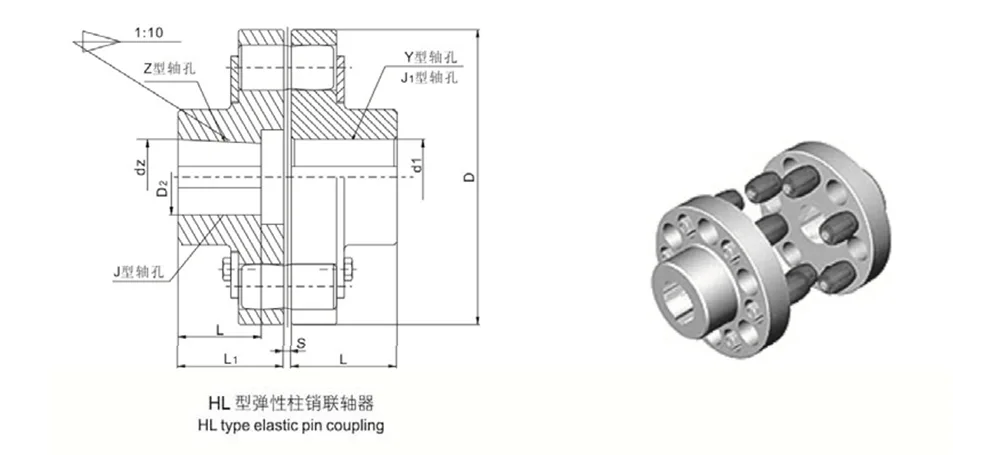

Для типа Zand J с цековкой длина посадки не включается, значение L указано на рисунке ниже.

Отметить образец:

Эластичная штифтовая муфта типа HL6

Приводной конец: отверстие вала типа Y, шпоночный паз типа A, d1 — 65 мм, L — 142 мм.

Ведомый конец: отверстие вала типа Y, шпоночный паз типа A, d2 — 75 мм, L — 142 мм.

Муфта: HL6 YA75×142YA65×142 ГБ/T5014-2003

Материал штифта — лилон MC6.

Чтобы улучшить состояние касания и компенсировать нагрузку, один конец штифта должен иметь форму барабана.

Эксплуатационная пригодность

Эластичная штифтовая муфта типа HL была специально оптимизирована для стандартных условий эксплуатации, характеризующихся частыми пусками/остановками и нестабильными нагрузками. Он совместим с подавляющим большинством механического оборудования общего назначения, работающего со средними нагрузками, тем самым оптимизируя рабочее состояние оборудования прямо с самого начала.

- Адаптация к частым реверсам: специально разработанные для систем передачи, требующих повторяющихся запусков/остановок и непрерывного переключения направления, эластичные нейлоновые компоненты обладают достаточной прочностью, чтобы выдерживать ударные нагрузки, создаваемые переменными направлениями в течение длительного времени, эффективно предотвращая проблемы, связанные со старением материала или разрушением.

- Амортизация колебаний нагрузки: при возникновении незначительных колебаний нагрузки или кратковременных пиковых нагрузок во время работы нейлоновые штифты используют присущую им эластичность для смягчения ударов и рассеивания силы, тем самым предотвращая шум трансмиссии и вибрацию оборудования, вызванные нестабильностью нагрузки.

- Устранение недостатков жестких соединений. Служа заменой традиционных цельных жестких муфт, этот продукт смягчает резкие удары, связанные с жесткими прямыми соединениями, эффективно устраняя распространенные неисправности оборудования, такие как разрушение компонентов, износ шпоночных пазов, вибрация корпуса и рабочий шум.

Безопасность Защита

- Механизм защиты от перегрузки: в случае нештатных условий эксплуатации, таких как заклинивание оборудования, остановка или кратковременная перегрузка, внутренние нейлоновые штифты сконструированы таким образом, чтобы первыми выйти из строя из-за разрушения при сдвиге, тем самым активно разрывая весь путь передачи крутящего момента. - Защита дорогостоящего основного оборудования: перегрузки эффективно перехватываются за счет срезания упругих штифтов, предотвращая их распространение на последующие конструктивные элементы. Это обеспечивает надежную защиту дорогостоящих основных компонентов, таких как двигатели, редукторы и шпиндели, предохраняя их от необратимого повреждения.

- Механически стабильная защита: весь механизм защиты является чисто механическим по своей природе; на него не влияют такие факторы, как отключение электроэнергии, сбой сигнала или вмешательство окружающей среды. Следовательно, его защитная стабильность намного превосходит устойчивость электронных систем безопасности на основе сигнализации, что делает его идеально подходящим для сложных и суровых условий промышленных цехов.

Операционная совместимость

По сравнению со стандартными упругими муфтами, эластичные штифтовые муфты типа HL обеспечивают более высокую несущую способность и охватывают более широкий спектр сценариев применения. Он способен одновременно размещать различные типы передающего оборудования средней нагрузки в различных отраслях.

- Целевая область применения: изначально разработанная для условий эксплуатации со средней нагрузкой, она идеально подходит для механического оборудования, требующего частых пусков-остановок, реверсов направления и переменных ударных нагрузок. Он эффективно устраняет недостатки отрасли, в частности, недостаточную несущую способность резиновых муфт и отсутствие амортизации, присущей жестким муфтам.

- Универсальность в различных отраслях: совместимость продукта не ограничена категорией оборудования; его можно успешно реализовать в горнодобывающем оборудовании, комплексных промышленных производственных объектах, различных обрабатывающих машинах легкой промышленности, а также в машинах с жидкостями, таких как водяные насосы и вентиляторы.

- Адаптируемость к новому и существующему оборудованию. Благодаря стандартизированным размерам муфта может быть непосредственно предварительно установлена ​​в качестве OEM-компонента в новом оборудовании. Он также служит идеальной заменой старых, изношенных муфт в существующем оборудовании; Процесс модернизации не представляет сложности и не требует внесения изменений в исходную конструкцию трансмиссии оборудования.

Почему стоит выбрать Цзитэн?

Являясь оригинальным производителем эластичных штифтовых муфт типа HL, наша компания посвятила годы исследованиям, разработкам и производству различных эластичных муфт и ограничителей крутящего момента. Мы предоставляем комплексные комплексные услуги поддержки отечественным и международным покупателям, охватывая каждый этап: от контроля качества продукции и доставки до выбора продукции и послепродажной поддержки.

1. Собственные исследования, разработки и производство со строгим контролем качества:

Вся серия муфт типа HL производится комплексным собственным производством. Нейлоновые эластичные штифты — единственный компонент, поставляемый на аутсорсинг — производятся из строго закупленного, высокочистого и износостойкого сырья. Перед отправкой с завода каждая партия проходит строгие испытания на крутящий момент и сдвиг.

2. Достаточный запас и эффективная доставка:

Мы поддерживаем готовый запас стандартных моделей муфт и запасных нейлоновых штифтов. Мы готовы выполнять заказы, начиная от единичных образцов и заканчивая крупномасштабными оптовыми закупками, тем самым устраняя длительные сроки выполнения заказов, обычно связанные с индивидуальными производственными циклами.

3. Бесплатная услуга точного выбора товаров

Наша техническая команда анализирует такие факторы, как тип нагрузки оборудования, частота пуска и остановки и параметры диаметра вала, чтобы различать серии продуктов с эластичным штифтом HL и эластичной втулкой TL, тем самым подбирая для каждого клиента наиболее подходящее решение для соединения.

4. Комплексная послепродажная поддержка на протяжении всего жизненного цикла.

Мы бесплатно предоставляем габаритные чертежи и руководства по установке, а также предлагаем удаленное техническое руководство специально для наших зарубежных клиентов. Кроме того, мы поддерживаем изготовление отверстий нестандартных размеров и штифтов со специальными уровнями твердости, чтобы обеспечить совместимость с оборудованием, работающим в уникальных условиях.
