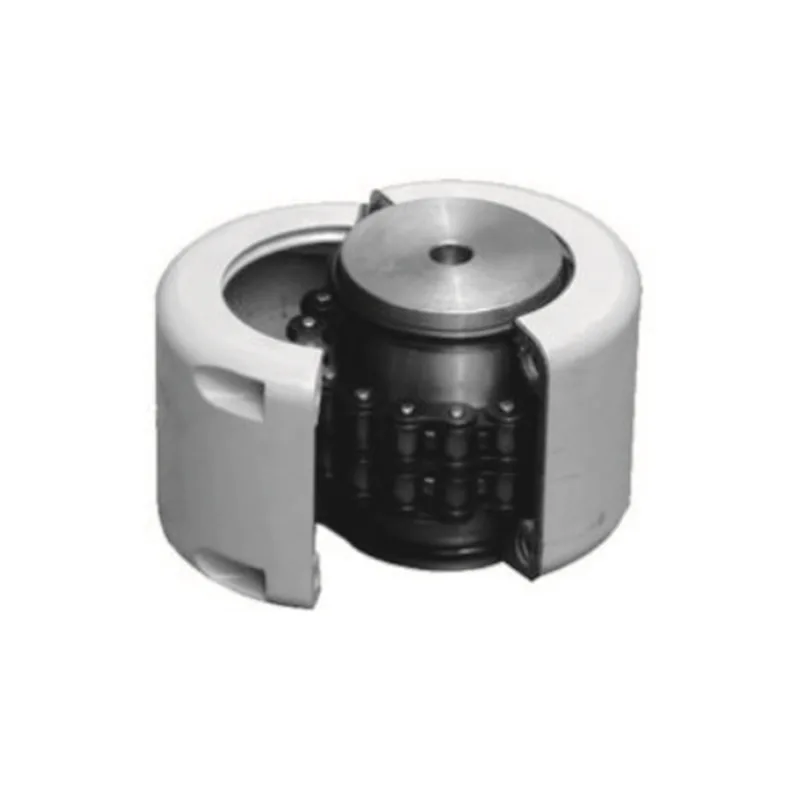

Роликовая цепная муфта типа GL

Роликовая цепная муфта типа GL представляет собой классический полужесткий соединитель в области промышленных трансмиссий для тяжелых условий эксплуатации. В отличие от эластичных муфт из резины или нейлона, в этом изделии отсутствуют эластичные амортизирующие элементы; вместо этого для передачи мощности он полагается на взаимодействие двухрядной роликовой цепи и двойных звездочек. Эта конструкция эффективно сочетает в себе высокую несущую способность, характерную для жестких муфт, с возможностями компенсации несоосности, типичными для гибких муфт.

Структурные возможности

Цепи сдвоенной роликовой цепи должны соответствовать требованиям «прецизионных роликовых цепей с коротким шагом, используемых для передачи» стандарта GB1243.1-83.

Формы и размеры шпоночных пазов должны соответствовать предписаниям GB/T 3852-1997.

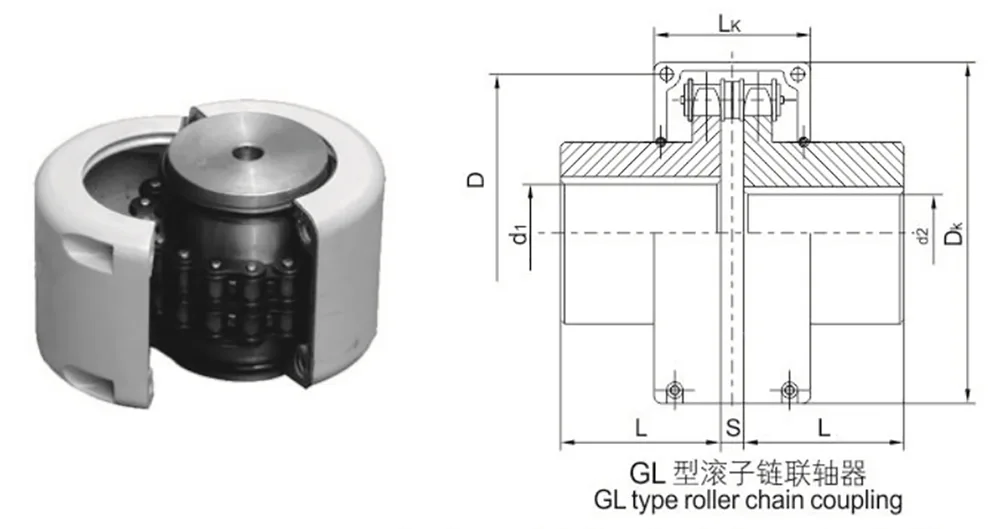

Структура и размеры крышки корпуса могут быть выбраны по требованию клиентов.

Маркировка должна соответствовать GB/T 3852-1997.

Простая конструкция, роликовая цепная муфта типа GL удобна для сборки и разборки, не применяется для движения задним ходом с ударной нагрузкой.

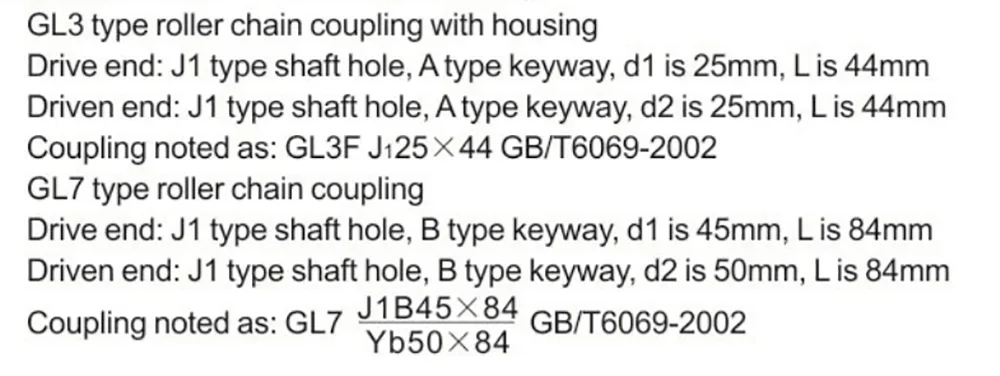

Отметьте образец (пожалуйста, добавьте «F», если есть корпус)

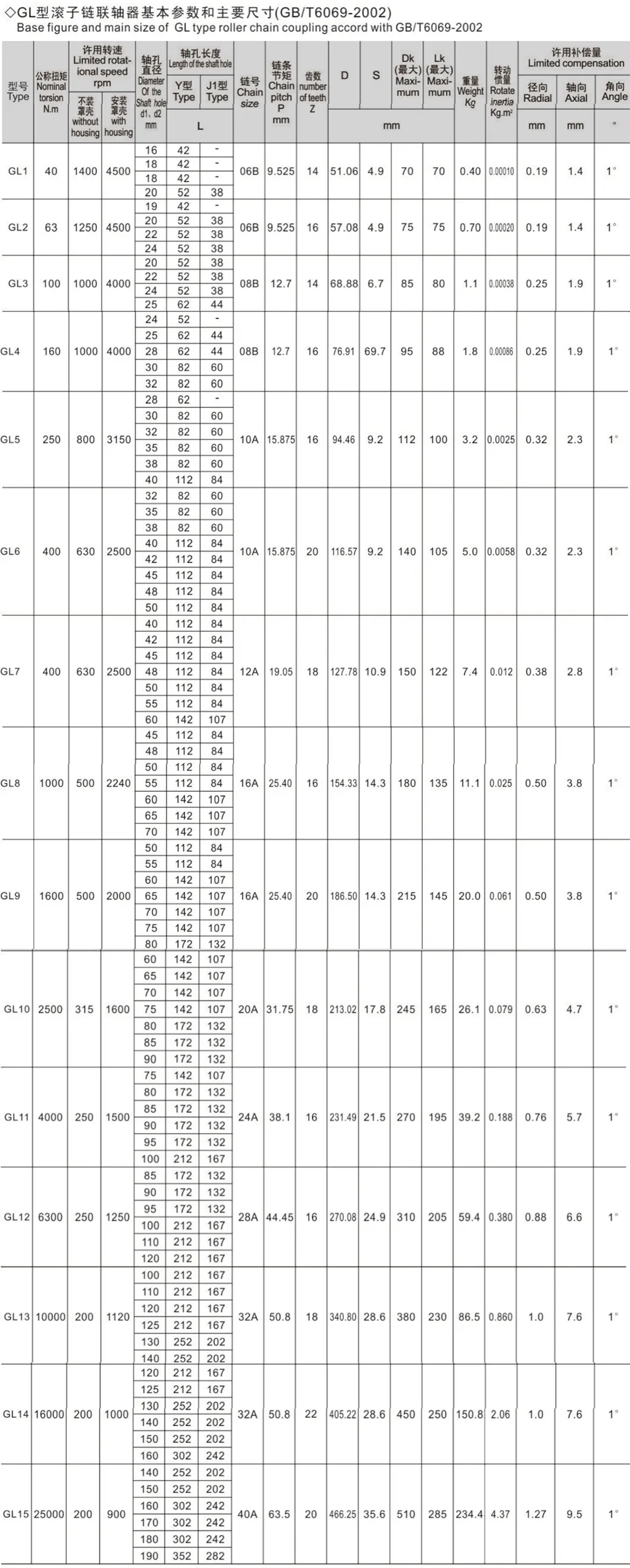

Примечание. Это аналогично значению инерции вращения и веса муфты, указанным на приведенной выше таблице.

Ключевые моменты

Роликовая цепная муфта типа GL отличается исключительной экологичностью и не подвержена влиянию пыли, влаги, загрязнения маслом или экстремальных температур. Он способен длительно работать при полной нагрузке в сверхшироком диапазоне температур от -40°C до +120°C. Агрегат отличается высокой общей жесткостью трансмиссии, превосходной эффективностью трансмиссии, низким уровнем отказов и минимальными требованиями к техническому обслуживанию. Специально разработанное для тяжелонагруженного оборудования, работающего на низких и средних скоростях с непрерывными, непрерывными рабочими циклами, оно решает общие проблемы, связанные с традиционными муфтами, такие как подверженность старению, загрязнению и плохая термостойкость, что делает его наиболее экономичным стандартным компонентом трансмиссии для высоких нагрузок и сложных условий эксплуатации.

Эксплуатационная пригодность

- Исключительная экологическая совместимость: в отличие от традиционных эластичных муфт, которые очень подвержены старению и выходам из строя из-за пыли, влаги и высоких температур, муфта роликовой цепи типа GL не содержит материалов, склонных к старению, таких как резина или нейлон. Оно обеспечивает длительную и стабильную работу в суровых условиях, характеризующихся сильным скоплением пыли, влажностью, стоячей водой и незначительным загрязнением маслом, демонстрируя чрезвычайно высокую устойчивость к неблагоприятным условиям окружающей среды.

- Сверхширокая температурная устойчивость: устройство полностью построено из металлических компонентов и не подвержено влиянию температурных колебаний. Официально рассчитанный на диапазон рабочих температур от -40°C до +120°C, он в равной степени способен выполнять сложные операции на открытом воздухе в суровых холодных и высокотемпературных производственных условиях внутри мастерских, что делает его идеальным для тяжелого промышленного оборудования, работающего на открытом воздухе, где сезонные колебания температуры значительны.

- Пригодность для непрерывной работы в тяжелых условиях. Обладая высокой общей несущей способностью и высокой жесткостью трансмиссии, муфта обеспечивает передачу мощности практически без потерь энергии, тем самым позволяя оборудованию работать непрерывно с полной нагрузкой в ​​течение продолжительных периодов времени. Разработан специально для условий средних и тяжелых нагрузок, эффективно устраняя распространенные неисправности, такие как проскальзывание, поломка и эксплуатационный отказ при тяжелых нагрузках.

Сценарии применения

Благодаря комплексному сочетанию высокой термостойкости, устойчивости к загрязнениям, высокой несущей способности и низким требованиям к техническому обслуживанию, муфта роликовой цепи типа GL получила широкое распространение в различных отраслях тяжелой промышленности, включая как стационарное промышленное оборудование, так и передвижное сельскохозяйственное оборудование.

- Горнодобывающее и металлургическое оборудование: совместимо с разнообразным горнодобывающим оборудованием и металлургическими конвейерными системами; Разработаны для того, чтобы противостоять уникальным эксплуатационным задачам подземных сред, характеризующихся высоким уровнем запыленности, высокой влажностью и значительными суточными колебаниями температуры, и служат надежной заменой легко изнашиваемых муфт эластичного типа.

- Оборудование для производства химических и строительных материалов: идеально подходит для использования с оборудованием для смешивания химикатов и специализированными системами передачи на линиях по производству строительных материалов; способны выдерживать воздействие летучих химических сред и высокотемпературных печных сред, при этом полностью адаптированы для непрерывной круглосуточной работы.

- Сельскохозяйственное и конвейерное оборудование: подходит для сельскохозяйственных уборочных и почвообрабатывающих машин, а также различных конвейеров для материалов, крупных промышленных вентиляторов и связанных с ними редукторов скорости; Разработан для надежной работы в сложных условиях эксплуатации на открытом воздухе, характеризующихся воздействием грязи и пыли.

- Ограничения использования. Этот продукт в первую очередь предназначен для сценариев средней и низкой скорости, больших нагрузок и непрерывной работы. Он лучше всего подходит для устойчивой передачи мощности в суровых условиях и не рекомендуется для прецизионного передаточного оборудования, использующего сверхвысокие скорости вращения или частые циклы старт-стоп с быстрым изменением направления.

Часто задаваемые вопросы

- Вопрос 1: Каковы принципиальные различия между муфтой роликовой цепи типа GL и муфтами с эластичным штифтом или шинными муфтами?

A1: В типе GL используется полностью металлический механизм зацепления звездочки и цепи, представляющий собой гибридную жестко-гибкую конструкцию. Он не содержит подверженных старению резиновых или нейлоновых компонентов, что обеспечивает явные преимущества с точки зрения высокой термостойкости, пыленепроницаемости и увеличенного срока службы. Напротив, в муфтах эластичного типа используются эластомерные элементы для поглощения ударов; они обладают более низкими верхними пределами термостойкости, подвержены коррозии от масла и смазки и, как правило, лучше подходят для стандартных условий эксплуатации при комнатной температуре и в чистых условиях.

- Q2: Какова максимальная термостойкость этой муфты?

A2: Продукт предназначен для работы в диапазоне температур от -40°C до 120°C. Цельнометаллическая конструкция устраняет проблемы затвердевания и растрескивания эластомера, которые часто наблюдаются в муфтах других типов. Следовательно, уличное оборудование, использующее эту муфту, может запускаться и работать напрямую даже в суровых зимних условиях без необходимости предварительного нагрева или защитных мер, что делает его идеально подходящим для тяжелого промышленного оборудования, работающего на открытом воздухе в северных регионах.

- Вопрос 3: Сложно ли проводить регулярное техническое обслуживание?

A3: Общая сложность обслуживания чрезвычайно низка; по сравнению с другими компонентами трансмиссии этот продукт требует менее частого обслуживания. Требуется лишь периодическое пополнение небольшого количества смазки для двухрядной роликовой цепи, что исключает необходимость частой разборки и замены изнашиваемых деталей, тем самым значительно снижая затраты на долгосрочную эксплуатацию и техническое обслуживание.
