Зубчатая муфта

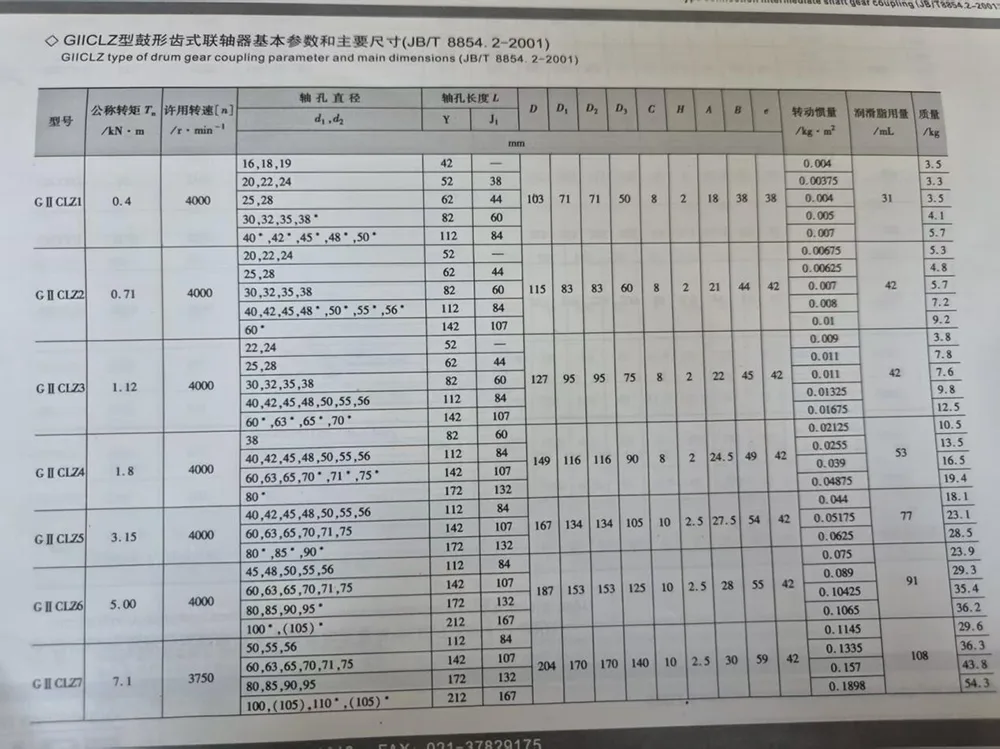

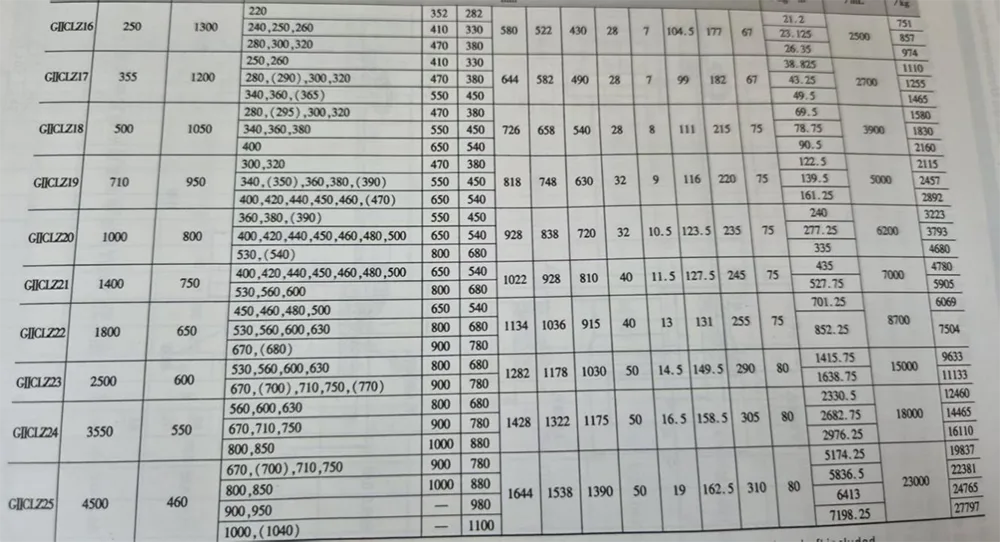

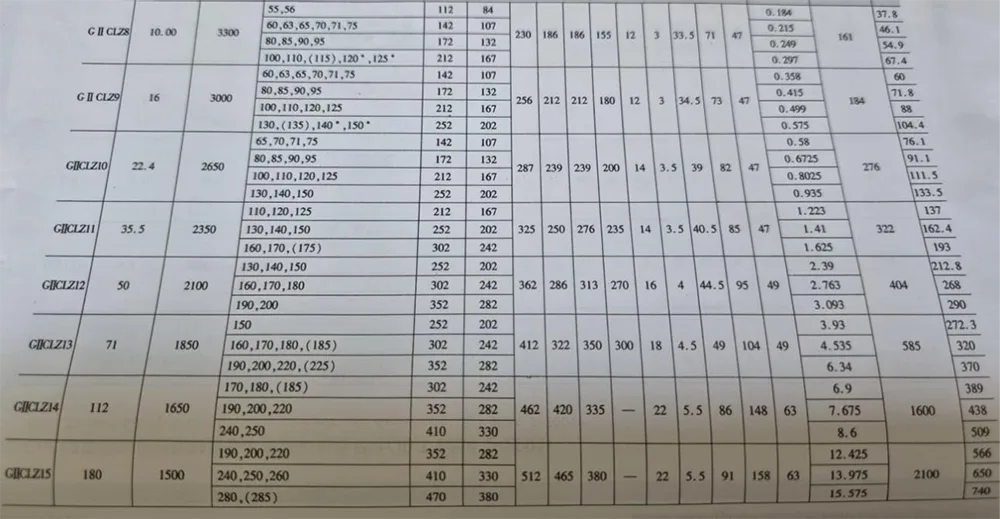

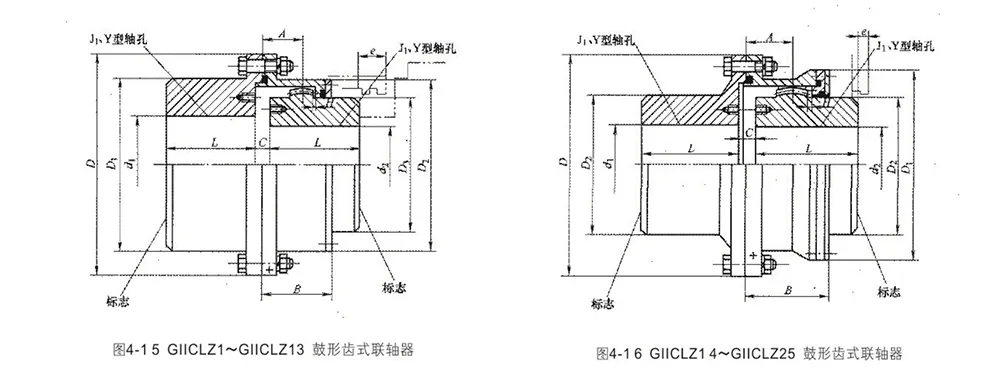

Соединение типа GIICLZ, промежуточный вал (узкий), расстояние между зубьями муфты барабана, что позволяет относительное радиальное смещение небольшое, компактное, момент инерции небольшой, для номинального момента передачи 400 ~ 4500000 Н · м, уровень два, соединение приводного коаксиального вала. Тип конструкции показан на Рисунке 4-15 и Рисунке 4-16. Основные параметры и основные размеры см. в Таблице 4-11.

Барабанная зубчатая муфта типа GIICLZ с промежуточным валом

Созданный для условий работы при передаче на большие расстояния, он тщательно изготавливается заводами-источниками со стабильным и надежным качеством.

Изготовленный из высококачественной стали с закаленными зубьями шестерни, он обладает превосходной износостойкостью, ударопрочностью и выдающейся способностью выдерживать большой крутящий момент. Благодаря конструкции соединения промежуточного вала он подходит для установки оборудования с большим расстоянием между валами. Он имеет компактную конструкцию и небольшой момент инерции, что обеспечивает стабильную и плавную работу трансмиссии.

Он обладает превосходными характеристиками компенсации радиального, осевого и углового смещения, что позволяет эффективно компенсировать ошибки при установке и эксплуатационную деформацию, а также снижать потери в работе оборудования. Обладая превосходными герметизирующими характеристиками, он защищен от пыли и жира, адаптируется к суровым условиям работы. Он требует нечастого обслуживания и значительно снижает затраты на эксплуатацию и техническое обслуживание.

Широко применяется для тяжелого трансмиссионного оборудования в металлургии, горнодобывающей, подъемно-транспортной промышленности, производстве строительных материалов, тяжелой промышленности и других областях. Полные спецификации имеются в наличии на складе, поддерживаются нестандартные настройки. Благодаря стабильной передаче и длительному сроку службы он является предпочтительным аксессуаром для передачи энергии на большие расстояния.

1. Инерция и масса рассчитаны для вала типа Jl, включая вал.

2. Диаметр вала водяного столба вала с маркировкой размера L, используется только для дл.

3. Рекомендуется использовать вал серии Jl.

4. Диаметр вала с кронштейном не требуется при новой конструкции.

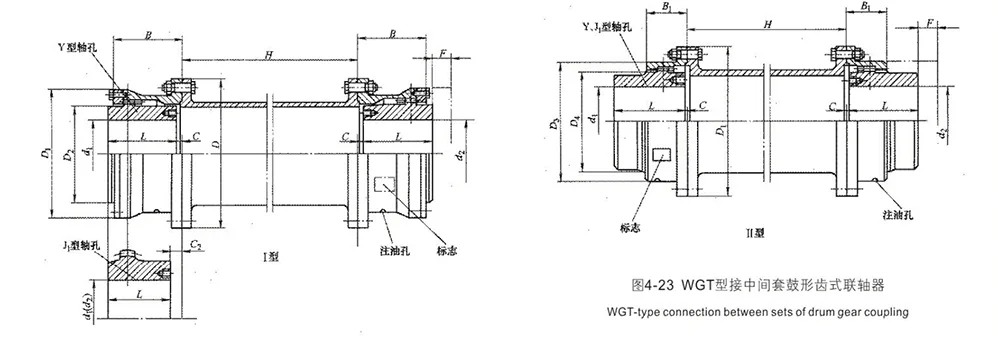

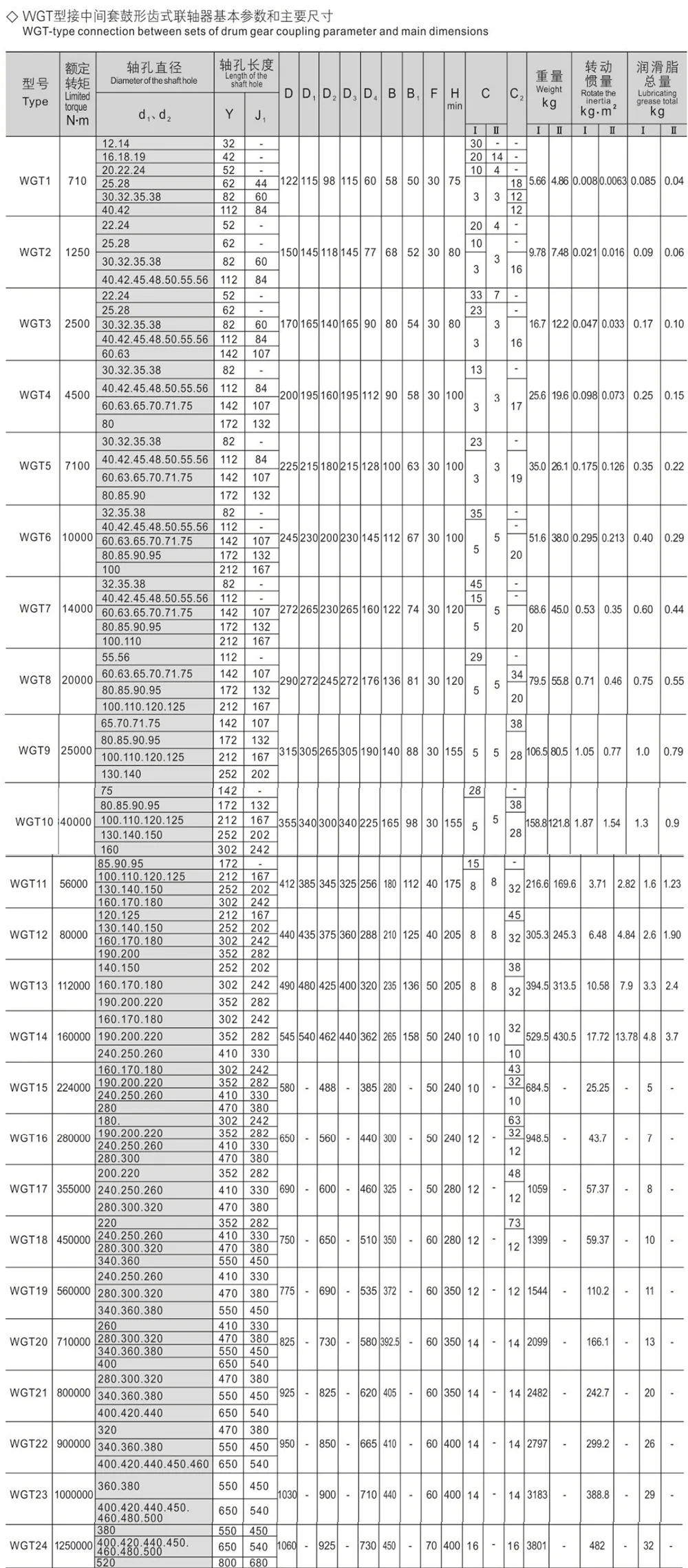

Соединение типа WGT между размером жилища, подходящим для подключения на большие расстояния, основными параметрами типа конструкции, показанными на рисунке 4-23, и основными размерами в таблице 4-23, допустимой скоростью и качеством средних наборов, моментом инерции и моментом инерции, показанными в таблице 4-24.

Барабанная зубчатая муфта типа WGT с промежуточной втулкой

Барабанная зубчатая муфта типа WGT с промежуточной втулкой Разработанная специально для сценариев передачи на большие расстояния и на большие расстояния, эта продукция тщательно изготавливается оригинальными производителями с изысканным мастерством и надежным качеством.

Он выкован из высокопрочной легированной стали, а зубья шестерен обработаны высокочастотной закалкой. Обладая высокой твердостью, хорошей ударной вязкостью, отличной ударопрочностью и износостойкостью, он может выдерживать сверхбольшой крутящий момент, его нелегко деформировать или повредить при работе с тяжелыми нагрузками. Благодаря встроенной конструкции промежуточной втулки он подходит для подключения и установки оборудования с большим расстоянием между валами. Он имеет лаконичную и компактную общую компоновку и небольшой момент инерции, обеспечивая стабильную и бесшумную передачу.

Мы предоставляем полный спектр полных спецификаций и поддерживаем индивидуальную обработку по мере необходимости. Широко применяется в системах передачи электроэнергии на большие расстояния в горнодобывающей промышленности, металлургии, конвейерном оборудовании, строительной технике, электроэнергетике и тяжелой промышленности. Он отличается высокой эффективностью передачи и длительным сроком службы, являясь идеальным компонентом передачи для оборудования передачи на большие расстояния.

1． Качество и момент инерции являются приблизительными значениями, рассчитанными по длине отверстия наибольшей оси типа Y, а не для расчета среднего набора.

2． разрешить скорость вращения, см. на следующей странице. Критическая скорость вращения должна проверяться по длине и весу среднего комплекта.

Часто задаваемые вопросы

- Вопрос 1: В чем основная разница в применимых сценариях между зубчатыми муфтами GIICLZ и WGT, обе из которых имеют промежуточную конструкцию?

A1: Оба продукта в первую очередь предназначены для передачи энергии на большие расстояния и на большие расстояния; однако их структурные конструкции оптимизированы для различных конкретных сценариев. GIICLZ представляет собой узкопрофильную муфту барабана с шестерней промежуточного вала. Он имеет меньший шаг зубьев, меньший допуск на радиальное смещение, меньшую инерцию вращения и более компактную конструкцию. Он лучше всего подходит для трансмиссий, работающих в тяжелых условиях, где соосность относительно хорошая, но расстояние между валами значительное. WGT представляет собой муфту барабанного типа с промежуточной втулкой. В нем используется цельная конструкция промежуточной втулки, что обеспечивает более чистую общую компоновку и повышенную устойчивость. Он лучше подходит для сценариев передачи электроэнергии на большие расстояния, включающих сверхбольшие пролеты, значительное расстояние между блоками оборудования и сложные условия эксплуатации.

- Вопрос 2: Каков диапазон крутящего момента и преимущества передачи зубчатых муфт, оснащенных промежуточной конструкцией?

A2: Модель GIICLZ способна выдерживать сверхширокий диапазон крутящего момента — от 400 Н·м до 4 500 000 Н·м, что соответствует подавляющему большинству требований к трансмиссиям тяжелой промышленности и тяжелых условий эксплуатации. Оба изделия изготовлены из высококачественной стали, цельнокованые и подвергаются высокочастотной индукционной закалке поверхностей зубьев. Этот процесс обеспечивает высокую твердость поверхности в сочетании с достаточной прочностью, что придает муфтам исключительную устойчивость к ударам, износу и деформации. Кроме того, они обладают присущими им возможностями многомерной компенсации смещения, что позволяет им эффективно компенсировать ошибки при установке оборудования и эксплуатационные деформации. Это значительно снижает потери в передаче и делает их идеально подходящими для длительной работы в тяжелых условиях при полной нагрузке.

- Вопрос 3: Почему зубчатые муфты GIICLZ и WGT являются предпочтительным выбором для передачи энергии на большие расстояния?

A3: Обычные муфты не имеют промежуточной соединительной конструкции и подходят только для соединения оборудования с короткими расстояниями между валами. При установке на большие расстояния они подвержены таким проблемам, как значительное соосное смещение, вибрация трансмиссии, недостаточная передача крутящего момента и высокая подверженность деформации и разрушению. Модели GIICLZ (конструкция с промежуточным валом) и WGT (конструкция с промежуточной втулкой) специально оптимизированы для применений, связанных с большими расстояниями между валами. Они обладают низкой инерцией вращения и обеспечивают плавную, бесшумную передачу мощности. Кроме того, они обладают отличными возможностями компенсации осевых, радиальных и угловых смещений. Эти функции эффективно решают распространенные отраслевые проблемы, такие как осадка фундамента оборудования, деформация рамы и несоосность установки, что делает их специализированными компонентами для передачи энергии на большие расстояния в тяжелых условиях.

- Вопрос 4: Как соотносятся характеристики уплотнения и простота текущего обслуживания для этого типа зубчатой ​​муфты с большим расстоянием действия?

A4: Изделие имеет высокоточную уплотнительную конструкцию, которая обеспечивает двойную защиту как от проникновения пыли, так и от утечки смазки, что делает его пригодным для сложных и сложных условий эксплуатации, характеризующихся высоким уровнем запыленности и влажности, например, в горнодобывающей промышленности, металлургии, строительных материалах и на открытом воздухе. Его прочная общая конструкция отличается высокой износостойкостью, долговечностью и устойчивостью к повреждениям, что исключает необходимость частых остановок производства для технического обслуживания. Плановое техническое обслуживание требует лишь периодических проверок состояния смазки и целостности уплотнений, что значительно снижает долгосрочные эксплуатационные расходы и минимизирует потери, связанные с простоем оборудования. Это делает муфту идеально подходящей для непрерывного высокоинтенсивного производства, работающего 24 часа в сутки.
