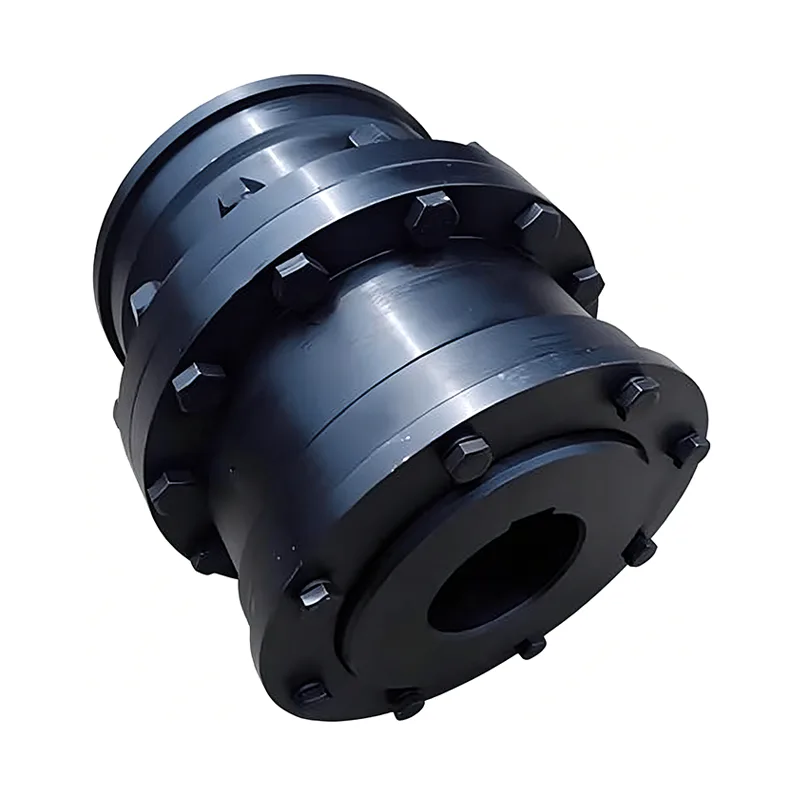

Зубчатая муфта барабанного типа NGCL

Барабанная зубчатая муфта типа NGCL — это специализированный интегрированный компонент трансмиссии для подъемных машин — редкий продукт на рынке, изготовленный по индивидуальному заказу, который уникальным образом сочетает в себе тормозное колесо и зубчатую муфту в едином блоке. В отличие от обычных зубчатых муфт, которые требуют отдельной сборки, добавления отдельного тормозного колеса и утомительных процедур центровки на месте, NGCL объединяет корпус трансмиссионной шестерни и тормозное колесо в единую унифицированную отливку. Поставляемый как целостная структурная единица, он эффективно устраняет распространенные проблемы в самом начале, такие как несоосность сборки на месте и сбои синхронизации торможения.

Тормозное колесо подвергается точной обработке, чтобы обеспечить плоскую и гладкую поверхность трения; В сочетании с возможностью компенсации смещения зубьев корончатой ​​шестерни устройство не только надежно передает крутящий момент в тяжелых условиях, но и обеспечивает точное торможение в сочетании с различными тормозными системами, специально отвечая эксплуатационным требованиям подъемного оборудования, таким как частые запуски, остановки и требования мгновенного торможения.

Каковы основные отличительные особенности по сравнению со стандартными зубчатыми муфтами общего назначения?

1. Комплексное структурное проектирование

Тормозное колесо и корпус муфты отлиты как единое целое. Это исключает необходимость отдельно приобретать и устанавливать независимые тормозные компоненты, тем самым упрощая общую схему трансмиссии техники. Это значительно экономит ограниченное пространство для установки, обычно доступное в подъемном оборудовании, что приводит к более компактной и обтекаемой структурной конфигурации.

2. Высокоточная тормозная фрикционная поверхность.

Фрикционная поверхность тормозного колеса обработана методом прецизионного точения, что обеспечивает исключительную плоскостность и жесткие допуски на размеры. Это обеспечивает идеальное и бесшовное взаимодействие с широким спектром стандартных тормозных систем, доступных в настоящее время на рынке, обеспечивая чувствительную реакцию торможения без каких-либо заиканий или задержек.

3. Оптимизирован для особых условий подъема

Он обеспечивает синхронизированную и скоординированную работу между передачей мощности и механическим торможением. Это эффективно решает общие эксплуатационные проблемы, присущие подъемному оборудованию, такие как высокочастотные запуски и остановки, задержка реакции торможения и значительные отклонения соосности во время сборки на месте, и при этом специально разработано для выдерживания переменных ударных нагрузок, характерных для подъемных операций.

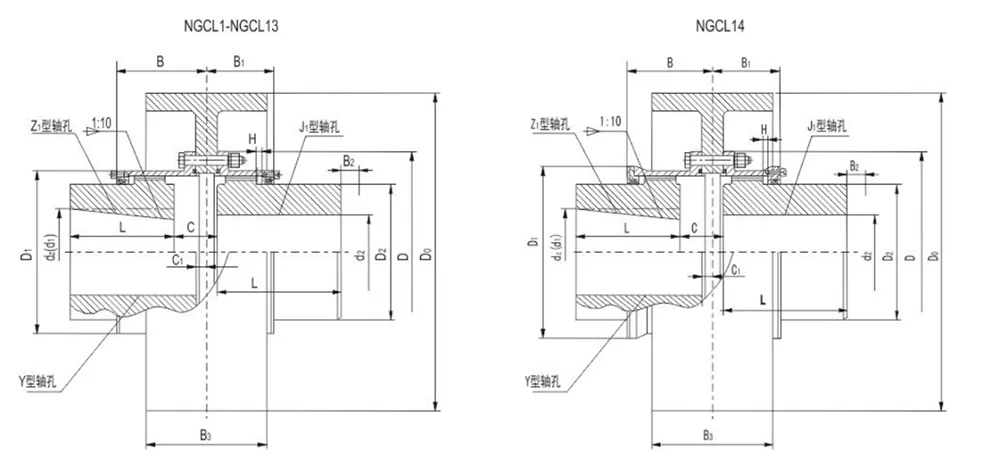

Структура продукта и производительность

Благодаря рационализированной конструктивной схеме барабанная зубчатая муфта типа NGCL полностью адаптирована для удовлетворения высокоинтенсивных и высокочастотных эксплуатационных требований подъемного оборудования по трем ключевым направлениям: точность сопряжения, защита окружающей среды и простота сборки/обслуживания.

- Высокая жесткость; Устойчивость к деформации и ослаблению: тормозное колесо и корпус шестерни имеют высокоточное соединение и прочную структурную целостность, что обеспечивает достаточную общую жесткость устройства. Под воздействием мгновенных ударов и знакопеременных нагрузок, типичных для грузоподъемных операций, муфта сохраняет устойчивость к конструктивным деформациям, расшатыванию фланцев и перекосам корпуса редуктора, обеспечивая тем самым исключительную эксплуатационную устойчивость.

- Полностью герметичный; Адаптировано для работы в суровых условиях: муфта, оснащенная высококачественной композитной уплотнительной конструкцией, обеспечивает трехслойную защиту от пыли, проникновения воды и утечки смазки. Это позволяет ему выдерживать длительную и интенсивную непрерывную работу на открытом воздухе в условиях повышенного уровня запыленности, высокой влажности и любых погодных условий.

- Удобная сборка; Простое обслуживание: общая структура хорошо организована, что облегчает сборку, выравнивание и точную настройку без необходимости использования специализированных или сложных инструментов. Плановое техническое обслуживание требует только периодической смазки, что эффективно снижает трудозатраты, связанные с техническим обслуживанием, и минимизирует потери от простоя оборудования, тем самым обеспечивая долгосрочную и стабильную работу оборудования.

Рекомендации по техническому обслуживанию

- Периодическая смазка и техническое обслуживание: регулярно добавляйте высококачественную трансмиссионную смазку в зависимости от частоты эксплуатации. Для применений, требующих частых запусков и остановок, рекомендуется ежемесячно проверять состояние смазки и выполнять полную замену смазки каждые 3–6 месяцев. Это предотвращает сухое трение на поверхностях шестерен, ненормальный износ и заикание трансмиссии, обеспечивая плавное зацепление зубьев шестерни барабанной формы.

- Проверка поверхности тормозного колеса: во время плановых проверок обращайте пристальное внимание на состояние фрикционной поверхности тормозного колеса. Своевременно удаляйте скопившуюся пыль, остатки масла или загрязнения, чтобы предотвратить проскальзывание поверхности, которое может привести к отказу тормозов или задержке реакции торможения. Если на фрикционной поверхности наблюдается неравномерный износ, образование канавок или деформация, немедленно выполните ремонт или замену, чтобы обеспечить точность торможения.

- Проверка уплотнений и креплений: Периодически проверяйте целостность торцевых уплотнений и прокладок. Немедленно замените их при обнаружении признаков старения, утечек или повреждений, чтобы предотвратить попадание пыли и дождевой воды внутрь и вызвать износ корпуса шестерни. Одновременно проверьте затяжку болтов фланца, чтобы предотвратить ослабление или смещение, вызванное длительной вибрацией. - Управление эксплуатационным состоянием: Строго запрещайте длительную работу в условиях перегрузки или превышения скорости. Избегайте частого и интенсивного экстренного торможения, чтобы свести к минимуму мгновенный ударный износ корпуса шестерни и тормозного барабана. Для оборудования, работающего на открытом воздухе, обеспечьте наличие соответствующих защитных мер для уменьшения длительного воздействия прямых солнечных лучей и погружения в дождевую воду, тем самым замедляя скорость старения компонентов.

Преимущества нашей модели «прямо с завода»

Компания Jiteng строго придерживается отраслевых стандартов на протяжении всего процесса производства барабанных зубчатых муфт типа NGCL. Мы создали комплексную цепочку обслуживания, включающую проверку качества, управление запасами, изготовление на заказ и послепродажную поддержку, чтобы защитить покупательские и операционные интересы наших клиентов.

- Строгий многоэтапный контроль качества: перед отправкой с завода каждое готовое изделие проходит последовательность из трех основных этапов проверки: прецизионную проверку размеров, испытание на номинальную крутящую нагрузку и комплексный визуальный контроль. Этот строгий процесс гарантирует отсутствие бракованной продукции, гарантируя стабильное и надежное качество каждой единицы.

- Прямые поставки с завода с достаточным запасом: Работая по модели прямых продаж, мы устраняем уровни наценок, обычно налагаемых посредниками. Мы поддерживаем готовый запас стандартных спецификаций, чтобы обеспечить быструю доставку. Кроме того, при покупке больших объемов предоставляются многоуровневые скидки, что обеспечивает исключительное соотношение цены и качества.

- Комплексная поддержка нестандартной настройки: мы предлагаем возможности полноразмерной настройки для удовлетворения конкретных требований к оборудованию, включая нестандартные внешние размеры, специальные размеры отверстий и уникальные характеристики шпоночных пазов. Кроме того, мы можем реализовать модернизацию и модификацию процессов с учетом особых условий эксплуатации, например, с высокими температурами, высокой влажностью или сильными запыленными нагрузками.

- Универсальная техническая и послепродажная поддержка: мы предоставляем ряд бесплатных технических услуг, включая рекомендации по выбору продукции, инструкции по установке и консультации по оптимизации эксплуатации, при поддержке надежной и комплексной системы послепродажной поддержки.

Часто задаваемые вопросы

- Вопрос 1: В чем ключевое различие между муфтой NGCL и зубчатыми муфтами GIICL/GICL?

A1: Барабанная зубчатая муфта типа NGCL представляет собой интегрированную цельную конструкцию тормозного барабана, выполняющую двойную функцию: передачи мощности и торможения. Он специально разработан для использования в подъемном и лебедочном оборудовании. Напротив, модели GIICL и GICL представляют собой соединения, ориентированные исключительно на передачу; у них отсутствует внутренняя тормозная конструкция, и они требуют отдельной установки внешнего тормозного барабана. Эти модели обычно используются в тяжелом оборудовании, таком как шаровые мельницы и конвейерные системы, где не требуется функция торможения.

- Вопрос 2: Если в моем существующем подъемном оборудовании используется тормозная система старой модели, будет ли с ней совместим тормозной барабан NGCL?

A2: Стандартная поверхность тормозного диска обработана в соответствии с обычными размерами тормозов, что позволяет осуществлять прямую установку с большинством основных подъемных тормозов, доступных в настоящее время на рынке. Для специальных, нестандартных характеристик тормозов наш завод может по запросу настроить внешний диаметр и ширину тормозного колеса.

- Вопрос 3: Подходит ли эта муфта для длительного использования на мостовых кранах, работающих на открытых промышленных объектах?

А3: Да, это так. Изделие имеет встроенную пыле- и водонепроницаемую уплотнительную конструкцию, способную предотвратить попадание дождевой воды, песка и пыли с улицы. Это гарантирует соответствие эксплуатационным требованиям, включая частые запуски и остановки, наружного подъемного оборудования в любых погодных условиях.
