Эластичная зубчатая муфта типа ZL

Эластичная зубчатая муфта типа ZL классифицируется как прочный соединительный компонент, в котором используются неметаллические упругие элементы. Это редкая на рынке гибридная муфта, которая уникальным образом сочетает в себе характеристики передачи зубчатых муфт с амортизирующими свойствами упругих штифтов. В отличие от обычных эластичных штифтовых муфт, которые часто страдают из-за ограничений низкой несущей способности, этот продукт основан на конструктивных характеристиках зубчатых муфт, выдерживающих высокие нагрузки. Благодаря использованию нейлоновых эластичных штифтов MC в качестве средства передачи сердечника значительно повышается способность выдерживать крутящий момент, одновременно уменьшая общую занимаемую площадь при установке.

Особенности конструкции

Общая конструкция зубчатой ​​муфты с эластичным штифтом типа ZL была подвергнута целенаправленной оптимизации, сочетающей в себе конструктивные преимущества как зубчатых, так и упругих штифтовых конструкций. Все размеры обработки и стандарты сборки строго соответствуют национальным стандартам, что делает муфту совместимой с подавляющим большинством тяжелонагруженного трансмиссионного оборудования.

- Уникальная конструкция зацепления с полукруглыми канавками: внешние края двух соединительных фланцев и внутренний край внешней втулки обработаны с соответствующими полукруглыми канавками, предназначенными для надежной посадки и фиксации нейлоновых трансмиссионных штифтов. Мощность передается от фланца ведущего конца к внешней втулке и далее через штифты к фланцу ведомого конца; такая логика передачи обеспечивает стабильность и равномерное распределение силы.

- Определенный рабочий диапазон температур: Муфта подходит для стандартных условий промышленных цехов и работает в допустимом диапазоне температур от -20°C до +70°C, тем самым удовлетворяя эксплуатационным требованиям большинства общего тяжелонагруженного оборудования, используемого в закрытых и полуоткрытых помещениях.

- Унифицированные национальные стандартные спецификации: Конфигурация отверстий вала изделия, размеры шпоночных пазов и условные обозначения строго соответствуют национальному стандарту GB/T 3852-1997: Муфты — размеры отверстий, формы соединений и размеры. Это обеспечивает высокую взаимозаменяемость, позволяя осуществлять прямую замену старых стандартных компонентов без необходимости модификации вторичного отверстия.

- Ограничения по использованию и сборке: Из-за структурных характеристик нейлонового материала это изделие во время использования создает небольшой рабочий шум; поэтому он не подходит для прецизионного оборудования со строгими требованиями к уровню шума. Доступен дополнительный стопорный комплект для облегчения усиленной установки, что делает муфту пригодной для работы в условиях тяжелых нагрузок, связанных с высокой вибрацией.

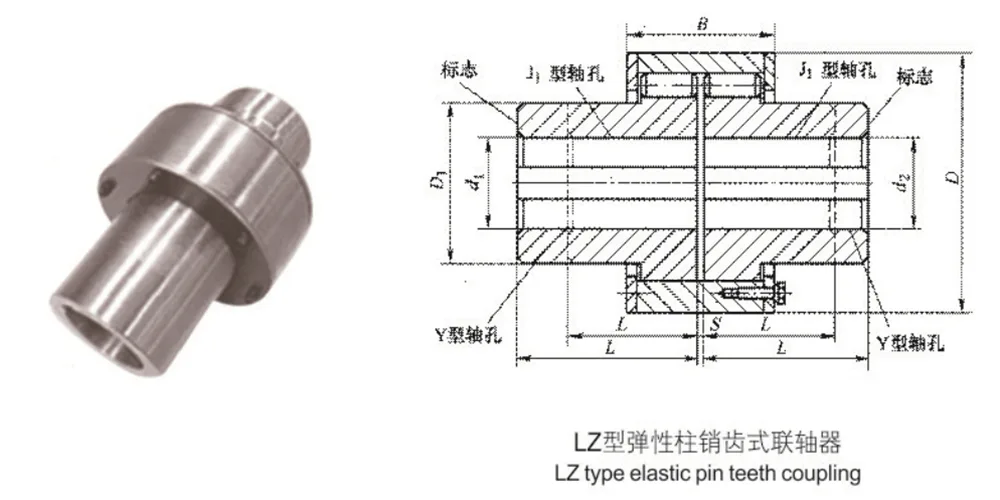

Структура и принципы работы

- Основные компоненты: Полный узел муфты состоит в основном из трех частей: двух полумуфт, внешней втулки и нескольких нейлоновых приводных штифтов MC. Он не содержит лишних прецизионных или хрупких компонентов, что обеспечивает прочную и долговечную конструкцию.

- Способ сборки с блокировкой: На внешних краях двух полумуфт имеются точно вырезанные канавки, которые сопрягаются с внутренней поверхностью внешней втулки, образуя закрытые позиционирующие отверстия. В эти отверстия вставляются нейлоновые штифты для механического соединения и фиксации ведущего и ведомого валов.

- Механизм передачи: во время работы крутящий момент передается через нейлоновые штифты, которые воспринимают результирующие усилия сдвига и сжатия. Одновременно, используя присущую нейлоновому материалу эластичность, муфта автоматически компенсирует ошибки осевого, радиального и углового смещения. Этот процесс также обеспечивает одновременное поглощение и демпфирование ударов, эффективно смягчая воздействие переменных нагрузок.

Ключевые преимущества

Эластичная зубчатая муфта типа ZL обеспечивает оптимальный баланс между тремя основными факторами: несущей способностью, занимаемой площадью и затратами на техническое обслуживание. По сравнению с традиционными зубчатыми муфтами и стандартными эластичными штифтовыми муфтами она обеспечивает превосходную общую адаптируемость и особенно хорошо подходит для низкоскоростных и тяжелонагруженных машин.

- Двойные структурные преимущества: он объединяет в себе двойные преимущества зубчатых муфт — передачу высокого крутящего момента — с преимуществами эластичных штифтовых муфт — амортизацию и демпфирование. Полученная компактная конструкция занимает минимальное пространство, а ее несущая способность на единицу объема значительно превышает таковую у стандартных упругих муфт того же размера.

- Многомерная компенсация и демпфирование: благодаря использованию высококачественных нейлоновых штифтов MC в качестве среды передачи мощности муфта извлекает выгоду из присущих материалу свойств самодемпфирования. Он автоматически компенсирует различные ошибки центровки, обеспечивая плавную работу и эффективно смягчая влияние переходных процессов при запуске/остановке и высокочастотных вибраций.

- Низкие и простые затраты на техническое обслуживание: легкая и упрощенная конструкция снижает сложность установки и ввода в эксплуатацию. Кроме того, нейлоновые штифты обладают самосмазывающимися свойствами, что исключает необходимость регулярной смазки. При замене устаревших штифтов нет необходимости перемещать основное оборудование; штифты можно напрямую снимать и заменять, что существенно снижает расходы на техническое обслуживание.

- Универсальная адаптация для промышленного применения в тяжелых условиях: вся наша линейка продуктов производится серийно в строгом соответствии с национальными стандартами, имеет широкий спектр спецификаций и высокую взаимозаменяемость. Эти муфты, изготовленные из износостойкого и усталостного нейлона, обеспечивают длительный срок службы. Они специально разработаны для использования в различных низкоскоростных и тяжелых трансмиссионных системах в таких отраслях, как горнодобывающая, металлургическая, химическая, водяные насосы, вентиляторы и конвейерное оборудование.

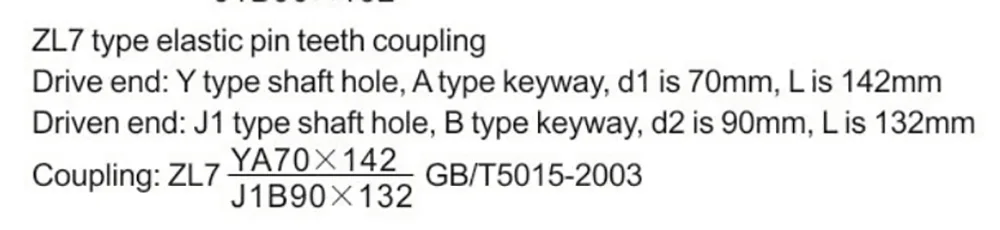

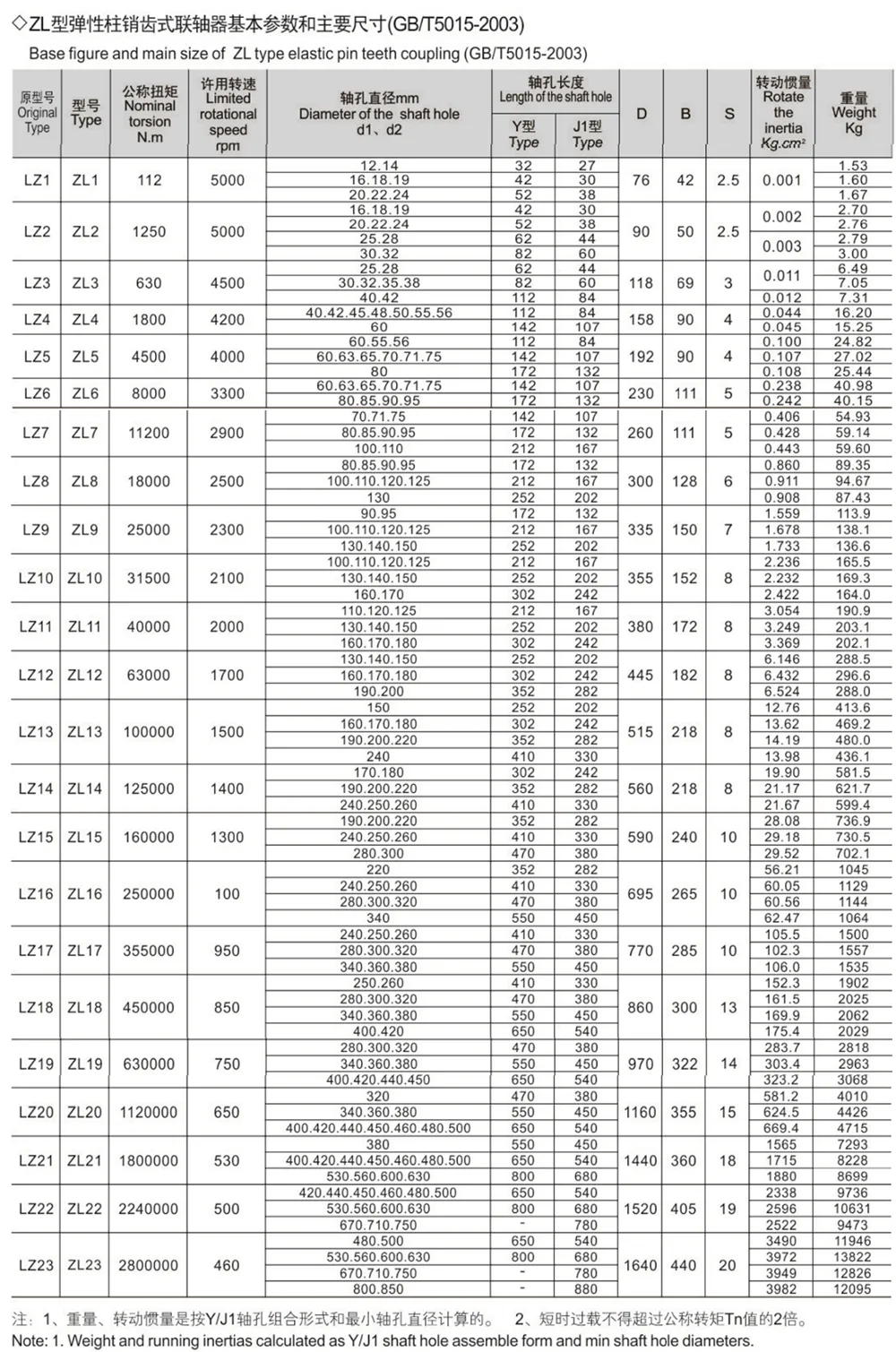

Образец оценок

Преимущества производства

Являясь основным производителем эластичных зубчатых муфт типа ZL, мы поддерживаем строгий контроль качества на протяжении всего производственного процесса — от закупки сырья до окончательного выпуска продукции на заводе. Мы предоставляем как стандартизированные единицы, так и услуги нестандартной настройки для отечественных и международных покупателей.

В дополнение к стандартным спецификациям мы предлагаем индивидуальные услуги, включая нестандартную обработку отверстий, изменение длины и специальную обработку поверхности. Исходя из конкретных рабочих параметров и условий работы клиента, мы можем оптимизировать конструкцию изделия для точного соответствия различным типам нестандартного, сверхмощного оборудования.

Работая по модели прямых продаж с завода, мы устраняем посреднические наценки, тем самым предлагая более конкурентоспособные цены на продукцию эквивалентного качества. Кроме того, мы предоставляем полную техническую документацию, включая подробные чертежи и руководства по установке, а также специализированную индивидуальную удаленную техническую поддержку.
