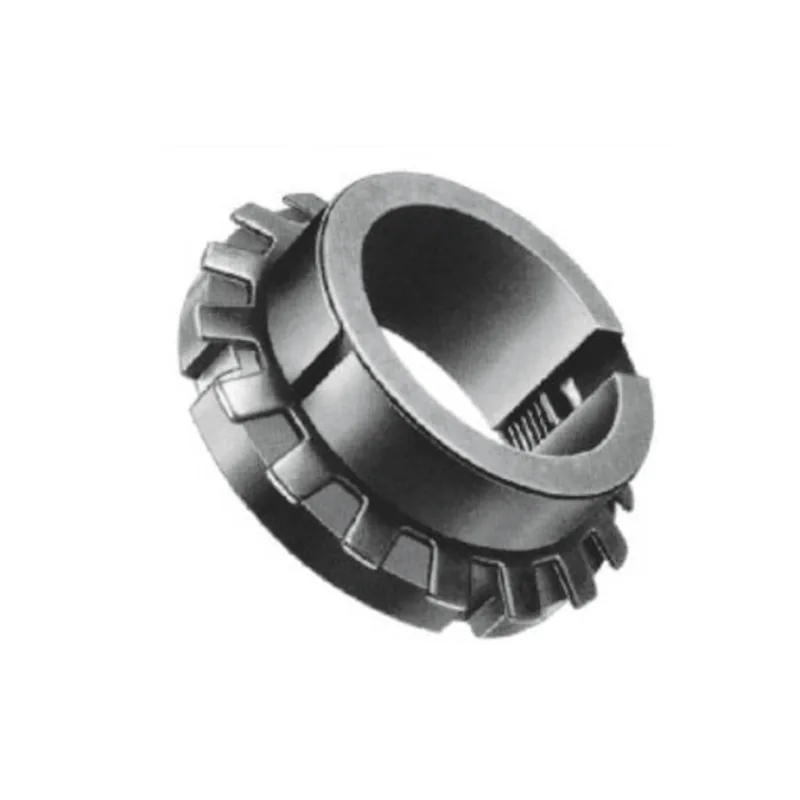

Блокировочный узел типа Z9

Блокировочный узел типа Z9 — это запатентованный, легкий, но прочный компонент замка без ключа, разработанный компанией Jiteng Machinery. Его работа основана на принципе прецизионной конической самоблокировки для передачи мощности. Обладая тонким, компактным профилем, занимающим минимальное пространство для установки, он обеспечивает равномерную и стабильную силу зажима, что делает его совместимым как со сплошными, так и с полыми валами различных типов. Он специально разработан для применений, связанных с ограниченным пространством, средними и тяжелыми нагрузками и частыми операциями старт-стоп, находя широкое применение в общем машиностроении, включая системы автоматизации, деревообрабатывающее оборудование и упаковочное оборудование.

Легкая конструкция и преимущества экономии места

В отличие от обычных громоздких компенсаторов, тип Z9 имеет тонкую и легкую конструкцию. Для любого заданного номинального крутящего момента он занимает меньшую площадь и имеет более тонкий профиль — специально разработан для решения проблем сборки оборудования, характеризующегося компактным внутренним пространством и ограниченной компоновкой.

1. Меньшая занимаемая площадь при эквивалентном крутящем моменте. При сохранении стандартной способности выдерживать средние и тяжелые нагрузки узел имеет тонкую, обтекаемую конструкцию. Его толщина и общий объем превосходят стандартные компенсационные втулки с эквивалентными характеристиками крутящего момента, эффективно обеспечивая соотношение производительности «малый размер, высокая нагрузка».

2. Оптимизирован для компактной компоновки оборудования. Разработанный с учетом ограниченного пространства для установки, характерного для систем автоматизации и прецизионного легкого промышленного оборудования, узел после установки не занимает лишнего места. Это обеспечивает аккуратную и организованную внутреннюю компоновку главной машины, тем самым поддерживая переход к более легким и более интегрированным конструкциям оборудования.

3. Высокая универсальность в зависимости от диаметра вала: блокирующий узел типа Z9 позволяет осуществлять соединения передачи мощности для широкого спектра сплошных и полых валов. Широкий диапазон совместимых диаметров валов обеспечивает высокую универсальность, позволяя использовать его в различных типах оборудования без необходимости часто переключаться между различными моделями компонентов.

Возможности буферизации нагрузки и защиты вала

1. Амортизация мгновенных ударных нагрузок. На этапах запуска и остановки работы оборудования возникают мгновенные ударные силы и внезапные колебания крутящего момента. Единая конструкция зажима запирающего узла типа Z9 эффективно амортизирует эти ударные силы, тем самым смягчая механическое напряжение — или «жесткое напряжение», — налагаемое на систему трансмиссии резкими изменениями нагрузки.

2. Устранение повреждений, вызванных концентрацией напряжений. Устранив присущий традиционным шпоночным соединениям недостаток одноточечной нагрузки, система достигает равномерного распределения нагрузки по всей площади контакта. Это полностью устраняет проблемы концентрации напряжений внутри вала и ступицы, тем самым предотвращая такие отказы, как деформация вала, повреждение поверхности и растрескивание компонентов.

3. Увеличенный срок службы основных компонентов. Благодаря своим характеристикам смягчения ударных нагрузок и обеспечения равномерной передачи крутящего момента система значительно снижает скорость износа критически важных компонентов трансмиссии, таких как главные валы, подшипники и ступицы, тем самым эффективно продлевая срок службы всех основных узлов машины.

Устойчивость к погодным условиям и адаптация к окружающей среде

1. Превосходная стойкость к пыли и ржавчине. Благодаря усиленной защите поверхности узел демонстрирует превосходную устойчивость к пыли и ржавчине. Он способен длительно и надежно работать в стандартных условиях промышленных цехов, характеризующихся наличием пыли, умеренной влажности или незначительных загрязнений маслом.

2. Стабильность при колебаниях температур: материал обладает стабильными физическими свойствами; следовательно, он остается безопасным - не ослабевает и не схватывается - когда подвергается колебаниям температуры окружающей среды, вызывающим тепловое расширение и сжатие. Это предотвращает такие проблемы, как ослабление запорного механизма, заклинивание или заклинивание, вызванное коррозией.

3. Всепогодная стабильность зажима и передачи крутящего момента. Блокирующий узел типа Z9 не подвержен влиянию незначительных помех, типичных для стандартных условий эксплуатации. Он поддерживает постоянный зажимной момент и точность передачи в течение всего года — днем ​​и ночью, демонстрируя исключительную стабильность и адаптируемость в широком диапазоне условий эксплуатации.

Преимущества высокоэффективной трансмиссии

1. Передача без люфта с минимальными потерями: конические поверхности обеспечивают плотную посадку без зазоров, обеспечивая передачу мощности без каких-либо «мертвых ходов» или задержек. Это полностью исключает потери мощности, вызванные механическим люфтом, что приводит к существенному повышению эффективности трансмиссии.

2. Снижение энергопотребления оборудования. Высокоэффективная и точная структура передачи энергии сводит к минимуму потребление неэффективной энергии. Во время длительной непрерывной работы это эффективно снижает общее энергопотребление оборудования, тем самым снижая производственные затраты.

3. Постоянное повышение производственной мощности. Система передачи оборудования работает с большей эффективностью и плавностью, без перебоев в подаче электроэнергии или снижения скорости вращения. Это последовательно поддерживает операционную эффективность, что приводит к устойчивому и надежному увеличению общей производственной мощности предприятия.

Применимые сценарии

Блокировочный узел типа Z9 специально разработан для легких, но тяжелых трансмиссий. Совместимый с широким спектром типов оборудования, он служит идеальным выбором компонента для передачи тяжелых нагрузок в закрытых или ограниченных по пространству средах. Широко применяется в различных типах легкого промышленного и общего тяжелого оборудования, включая системы автоматизации, деревообрабатывающее оборудование, упаковочное оборудование, вспомогательное металлургическое оборудование, редукторы скорости, промышленные вентиляторы, водяные насосы и конвейерные системы.

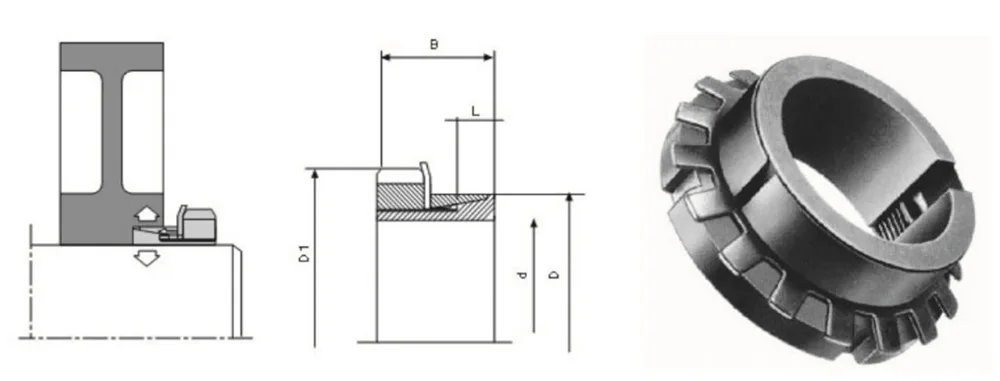

Основные размеры и параметры запорных устройств типа Z9

Часто задаваемые вопросы

Вопрос 1: В чем основное отличие запирающего узла типа Z9 от стандартных запирающих узлов для тяжелых условий эксплуатации?

A1: Z9 в первую очередь отличается компактной, легкой и прочной конструкцией. При эквивалентном крутящем моменте он имеет меньший общий объем и более тонкий профиль. Он специально разработан для сценариев сборки, где внутреннее пространство для оборудования ограничено, эффективно сочетая компактный форм-фактор с надежной несущей способностью. Он служит эксклюзивным специализированным компонентом для точной автоматизации и оборудования легкой промышленности.

В2: Можно ли установить и нормально эксплуатировать это устройство в ограниченном пространстве?

A2: Z9 имеет специально разработанную компактную конструкцию, разработанную специально для оборудования с ограниченным пространственным расположением. Занимает минимум места и обеспечивает удобную установку и снятие; полностью исключены трудности сборки, вызванные пространственными ограничениями, что делает его идеально подходящим для различных типов интегрированного прецизионного оборудования.

В3: Подходит ли блокирующий узел Z9 для оборудования, требующего частых циклов пуска и остановки?

A3: Z9 обладает превосходными амортизирующими и рассеивающими возможностями. Он может эффективно поглощать ударные нагрузки, возникающие при частых старт-стопах или внезапных колебаниях нагрузки, тем самым защищая вал от повреждений и полностью устраняя проблемы, связанные с ослаблением или проскальзыванием. Он идеально подходит для условий непрерывной работы, включающих высокочастотные циклы пуска и остановки.

Вопрос 4: Какие преимущества предлагает блокирующий узел Z9 с точки зрения эффективности передачи по сравнению с традиционными шпоночными соединениями?

A4: Традиционные шпоночные соединения подвержены таким проблемам, как люфт при установке (зазор), задержка передачи мощности и значительные потери, связанные с износом. Напротив, в блокирующем узле типа Z9 используется безлюфтовый самоблокирующийся механизм с конической поверхностью. Это обеспечивает передачу энергии без потерь, быстрое время отклика и низкое энергопотребление. Он поддерживает стабильную эксплуатационную эффективность в течение длительного времени и не имеет проблем, связанных с ухудшением крутящего момента.
