Блокировочный узел типа Z1

Для оптовых закупок запирающего узла типа Z1 возможна прямая поставка от оригинального производителя Jiteng. Этот узел имеет обтекаемую конструкцию со встроенным коническим кольцом и обеспечивает бесключевую фрикционную передачу с нулевым люфтом. Это позволяет осуществлять быструю установку без необходимости нагрева или специальных инструментов. Компактный по размеру и легко адаптируемый, он доступен во всем диапазоне стандартных спецификаций и поддерживает пользовательские нестандартные размеры. Он широко подходит для прецизионных трансмиссий с малым и средним крутящим моментом, например, в системах автоматизации, станках с ЧПУ и легком промышленном оборудовании.

Преимущества продукта

1. Минималистская структура

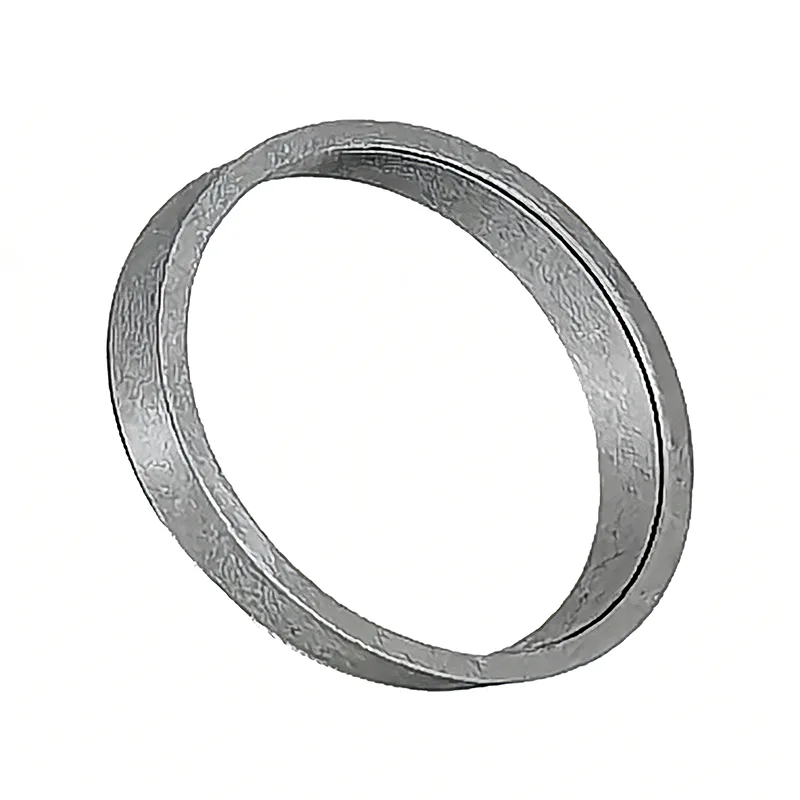

Запорный узел типа Z1 представляет собой обтекаемую интегрированную конструкцию, состоящую из внутреннего и внешнего конических колец. Он не требует дополнительных вспомогательных зажимных компонентов, что приводит к уменьшению общей осевой длины и уменьшению веса.

Он эффективно устраняет недостатки, связанные с традиционными соединительными компонентами, а именно их громоздкость и чрезмерные требования к пространству. Специально разработанный для компактных систем передачи, где внутреннее пространство для установки ограничено, он служит стандартным и важным компонентом мелкосерийного прецизионного передающего оборудования.

2. Бесключевое подключение

За счет отказа от традиционных шпоночных соединений вал и ступица не требуют операций по прорезанию пазов или сверлению. Это принципиально исключает потенциальные виды отказов, такие как снижение прочности вала, концентрация напряжений, износ шпонок и ослабление при длительной эксплуатации.

Крутящий момент передается посредством равномерного трения, создаваемого сжимающей силой между коническими поверхностями, что обеспечивает передачу без люфта. Это обеспечивает высокую точность соосности и плавность работы, значительно продлевая срок службы основных компонентов передачи и эффективно снижая затраты на долгосрочное обслуживание и эксплуатацию.

3. Простая сборка и разборка

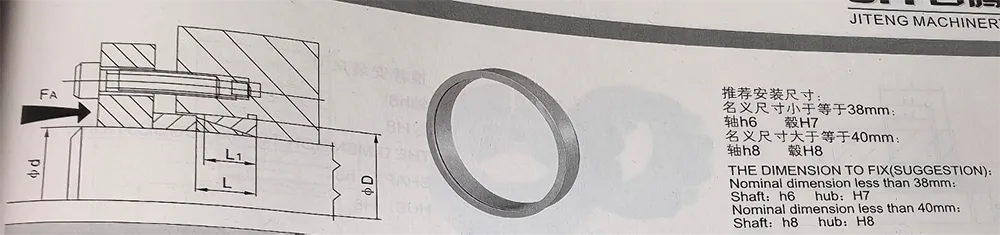

Сборка на месте не требует ни нагревания, ни процессов запрессовки, а также не требует использования специальных инструментов. Монтаж и надежное крепление можно выполнить быстро, просто надавив на торцевую поверхность.

Процесс разборки прост и удобен, а положение установки позволяет производить точную микрорегулировку, что значительно повышает эффективность сборки, обслуживания и модернизации оборудования.

Несколько блоков могут быть установлены последовательно для удовлетворения конкретных требований к нагрузке, эффективно повышая общую несущую способность и обеспечивая широкий диапазон условий передачи крутящего момента.

Широкий спектр применения

Блокировочный узел типа Z1 специально разработан для прецизионных трансмиссий, требующих малого и среднего крутящего момента. Он совместим с широким спектром типов оборудования, обеспечивая исключительную универсальность.

Его основные области применения включают прецизионные механизмы передачи, используемые в оборудовании автоматизации, упаковочном оборудовании, полиграфическом оборудовании, текстильном оборудовании, станках с ЧПУ, небольших редукторах скорости, конвейерных системах и узлах сервоприводов.

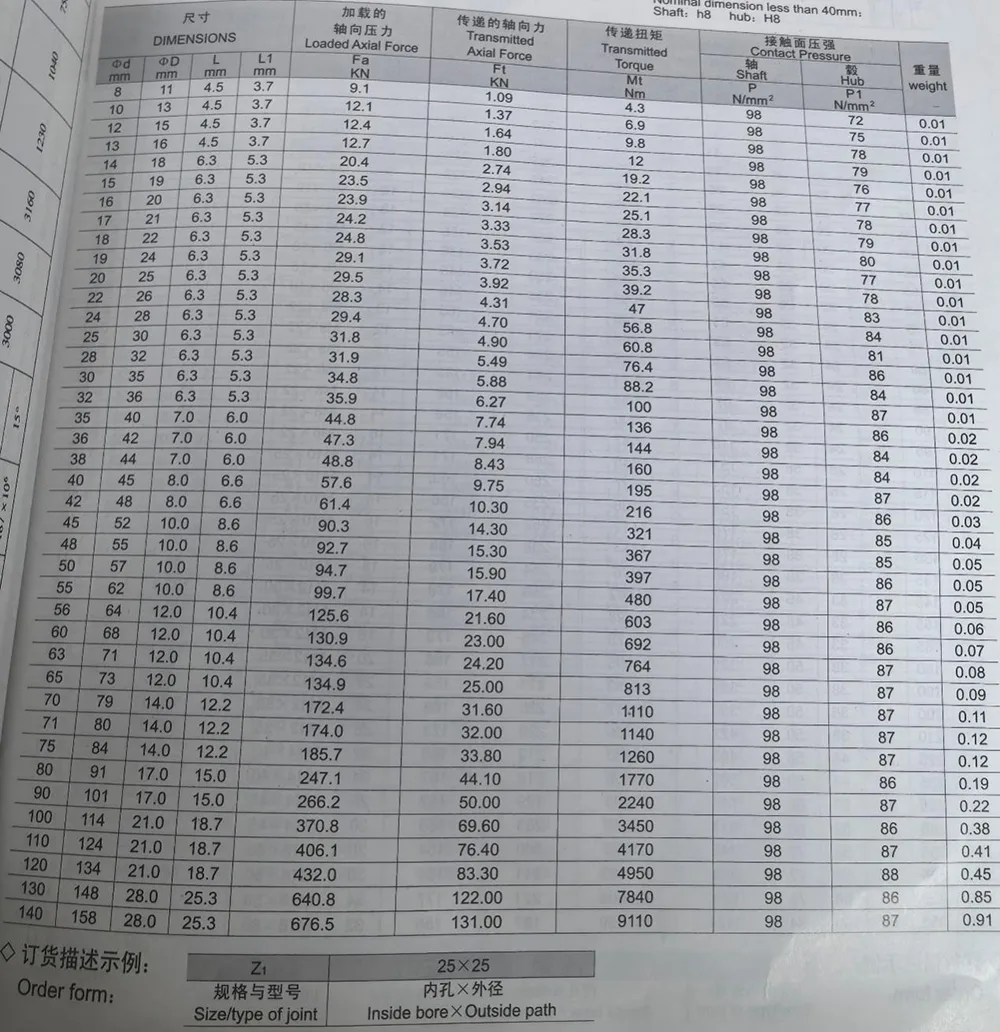

Вся серия продуктов включает широкий диапазон стандартных диаметров валов и широкий ассортимент продукции. Кроме того, продукт поддерживает настройку нестандартных размеров, что позволяет удовлетворить уникальные требования к сборке и модернизации различных типов оборудования.

Преимущества адаптивности

Процесс установки чрезвычайно прост и не требует термической обработки, специальных инструментов или сложных процедур. Сборку можно выполнить быстро, просто применив осевое сжатие, а разборка не требует усилий — достаточно лишь ослабить крепеж. Положение установки свободно регулируется, что существенно снижает трудовые и временные затраты, связанные с обслуживанием оборудования и заменой комплектующих.

Использование очень гибкое: один блок можно использовать независимо, или несколько блоков можно соединить последовательно для увеличения несущей способности, обеспечивая полную адаптируемость к различным условиям крутящей нагрузки.

Часто задаваемые вопросы

- Вопрос 1: В чем заключается самое большое преимущество запирающего узла типа Z1 по сравнению с традиционными шпоночными соединениями?

- A1: Традиционные шпоночные соединения требуют обработки шпоночных пазов и сверления отверстий, что ослабляет структурную целостность вала и создает точки концентрации напряжений. При длительной эксплуатации это часто приводит к износу, расшатыванию и развитию люфтов трансмиссии. В модели Z1 используется механизм трансмиссии без ключа, основанный на трении; он не повреждает вал, обеспечивает передачу без люфта и обеспечивает превосходную концентричность. Следовательно, его эксплуатационная точность и стабильность намного превосходят традиционные шпоночные соединения, при этом требуя минимального обслуживания с течением времени.

- Вопрос 2: Требует ли установка запирающего узла Z1 подогрева, запрессовки или специального оборудования?

- A2: Нет. Модель Z1 имеет конструкцию, не требующую нагрева и давления. Это не требует ни специализированных инструментов, ни сложных процедур; сборка завершается простой затяжкой стандартных болтов для обеспечения осевого сжатия. Как разборка, так и точная настройка положения чрезвычайно удобны, что значительно снижает барьеры при установке на месте.

- Вопрос 3: Что делать, если крутящая нагрузка оборудования высока, а один узел запирания Z1 не имеет достаточной несущей способности?

- A3: Вы можете использовать конфигурацию установки серии из нескольких устройств. Путем штабелирования нескольких блоков в зависимости от реальных условий эксплуатации вы можете эффективно увеличить общую несущую способность крутящего момента. Это обеспечивает гибкую адаптируемость для приложений со средней и высокой нагрузкой без необходимости перехода на запирающий узел большего размера, тем самым обеспечивая превосходную адаптируемость и экономическую эффективность.

- Вопрос 4: Какие типы оборудования в первую очередь совместимы с запирающим узлом типа Z1? Возможна ли нестандартная настройка?

- A4: Этот продукт в первую очередь предназначен для прецизионных трансмиссий с нагрузками от малых до средних крутящих моментов. Он совместим с оборудованием в таких секторах, как автоматизация, упаковка, полиграфия, текстильная промышленность, станки с ЧПУ, небольшие зубчатые редукторы и системы сервопривода. Стандартные размеры легко доступны на складе, и мы также поддерживаем настройку для нестандартных диаметров отверстий и специальных размеров, что делает продукт идеальным для модернизации старого оборудования и удовлетворения уникальных требований к установке.

- Вопрос 5: Учитывая конструкцию трансмиссии без ключа, основанную на трении, существует ли риск проскальзывания или ослабления во время длительной эксплуатации?

- A5: Нет. Z1 передает крутящий момент, полагаясь на равномерное сжимающее трение, создаваемое коническими поверхностями. Он обеспечивает равномерное распределение нагрузки и передачу без люфта, тем самым устраняя износ и возникающий люфт, обычно связанный со шпоночными соединениями. После правильной сборки и затяжки он остается очень устойчивым к проскальзыванию или ослаблению во время длительной непрерывной работы, обеспечивая стабильную точность передачи. Это делает его идеально подходящим для использования в прецизионных сервосистемах и непрерывно работающих машинах.
