Блокировочный узел типа Z7B

Блокировочный узел типа Z7B представляет собой специализированный компонент с фрикционной блокировкой без ключа, имеющий конструкцию с двойной конусностью и разработанный специально для тяжелых условий эксплуатации, включающих валы среднего и большого диаметра:

1. Конструктивная конфигурация: состоит из одного внутреннего кольца в паре с двумя внешними кольцами. В конструкции используется внутренний механизм зажима, сжимающий внутрь без расширения наружу, что обеспечивает большую площадь контактной поверхности и исключительную точность центрирования.

2. Повышенная прочность: как общая толщина стенок, так и жесткость конструкции были полностью усилены; следовательно, его номинальный крутящий момент превышает крутящий момент стандартной легкой модели Z7A.

3. Основное применение: в первую очередь предназначенный для фиксации полых валов в зубчатых редукторах и крепления тяжелых компонентов в крупномасштабных трансмиссионных системах, он широко используется в комплектных комплектах тяжелого промышленного оборудования в таких секторах, как металлургия, горнодобывающая промышленность, портовые операции и ветроэнергетика.

Усталость и ударопрочность

В блокирующем узле типа Z7B используется полностью жесткая конструкция с фрикционной передачей. По своей конструкции он по своей сути позволяет избежать распространенных ошибок, связанных с упругими компонентами, в частности, риска старения и последующего отказа, что делает его идеально подходящим для условий работы с переменным воздействием, типичных для сталелитейных заводов, шахт и портовых сооружений.

1. Устранение недостатков упругости. Он устраняет присущие обычным компонентам упругой муфты недостатки, такие как склонность к старению и усталостному разрушению, за счет использования жестких конических поверхностей для передачи крутящего момента. Следовательно, он невосприимчив к ухудшению производительности, часто вызываемому упругим распадом.

2. Адаптивность к сложным условиям: он спроектирован таким образом, чтобы выдерживать частые циклы пуска и остановки, ударные нагрузки, возникающие в результате реверсирования вперед-назад, а также непрерывную, тяжелую круглосуточную работу, демонстрируя исключительную устойчивость к переменным нагрузкам.

3. Исключительная долговечность: даже при длительных и повторяющихся ударных нагрузках узел не ослабевает, не проскальзывает и не ухудшается крутящий момент. Способный к бесперебойной, непрерывной работе в течение всего года, его долговечность намного превосходит долговечность обычных компонентов муфты.

Адаптивность в полевых условиях

Сборка обеспечивает достаточный допуск на ошибки установки, предъявляя менее строгие требования к точности обработки заготовок. Эта функция специально предназначена для решения сложных проблем сборки, часто возникающих при работе со старым оборудованием, где поверхности валов могут быть изношены или повреждены.

1. Высокая устойчивость к изменениям посадки: он демонстрирует высокую способность компенсировать изменения допусков на посадку между валом и ступицей. Эта возможность позволяет снизить стандарты точности при первоначальной обработке заготовок, тем самым снижая общие затраты, связанные с прецизионной отделкой компонентов.

2. Блокировочный узел типа Z7B компенсирует дефекты устаревшего оборудования, такие как износ поверхности вала, незначительная овальная деформация и чрезмерный зазор при посадке, тем самым устраняя люфт трансмиссии без необходимости замены всего узла вала и ступицы, что обеспечивает экономичную модернизацию.

3. Положение сборки свободно регулируется и не требует точного позиционирования исходной точки, что эффективно снижает сложность модернизации старого оборудования на месте.

Структурная безопасность

Используя закрытую цельную зажимную конструкцию, запирающий узел типа Z7B устраняет многочисленные угрозы безопасности, связанные с традиционными параллельными шпоночными соединениями, обеспечивая стабильную и надежную работу запирания даже в суровых условиях эксплуатации.

1. Он устраняет распространенные риски отказов, связанные с традиционными параллельными шпонками, такие как износ, разрушение, осевое смещение и заклинивание трансмиссии, тем самым повышая безопасность избыточности операций оборудования.

2. Цельная конструкция равномерно распределяет нагрузки, предотвращая локализованную концентрацию напряжений; следовательно, сборка обладает высокой устойчивостью к перекосу, отсоединению или поломке компонентов во время работы.

3. Он обеспечивает надежную блокировку в тяжелых условиях, включая тяжелые ударные нагрузки, высокие температуры, пыльную среду и сильную вибрацию, тем самым предотвращая повреждение оборудования и инциденты, связанные с безопасностью производства, вызванные внезапными отказами трансмиссии, и в конечном итоге повышая общий коэффициент безопасности оборудования.

Основные характеристики

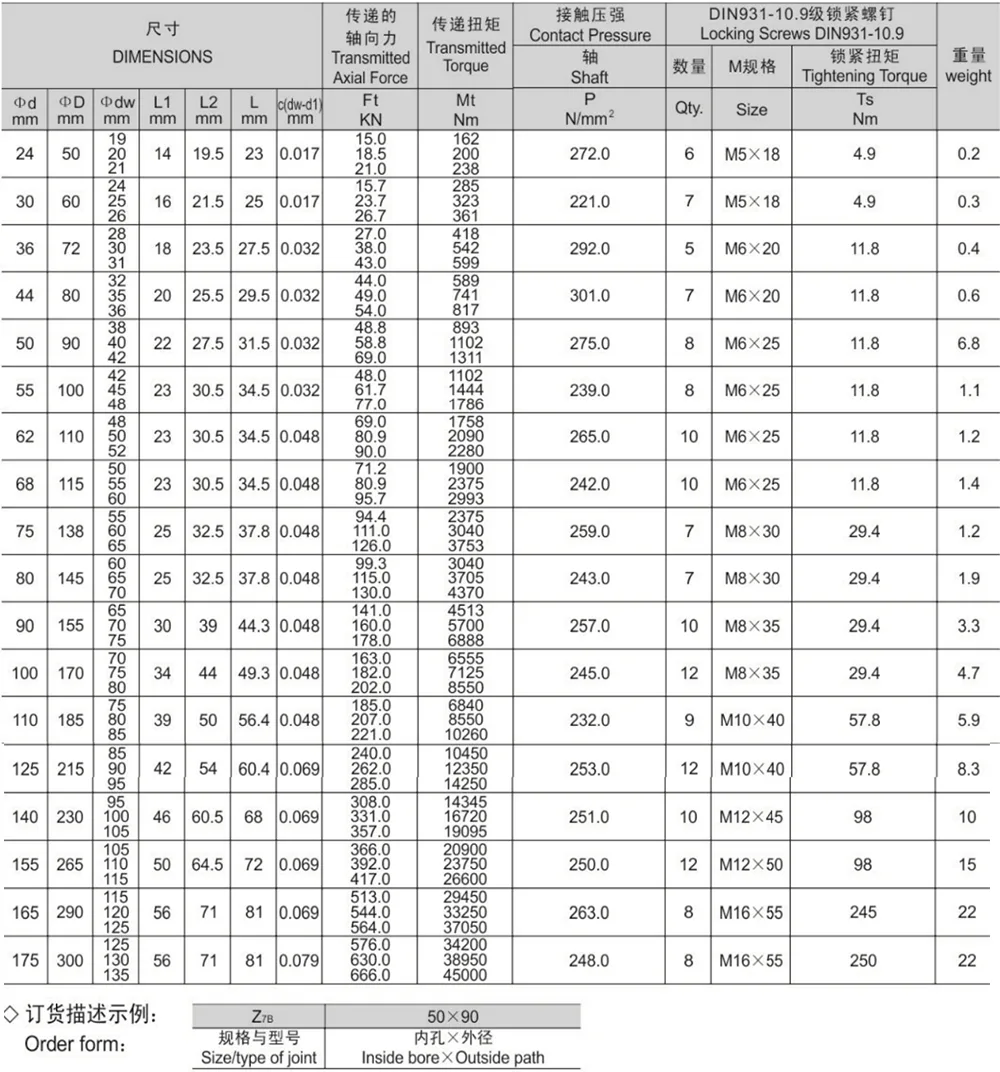

Запорный узел типа Z7B доступен в широком диапазоне основных размеров и параметров. Для выбора продукта обратитесь к таблице основных размеров и параметров запирающего узла Z7B, чтобы определить подходящую модель на основе диаметра вала, номинального крутящего момента и доступного места для установки.
