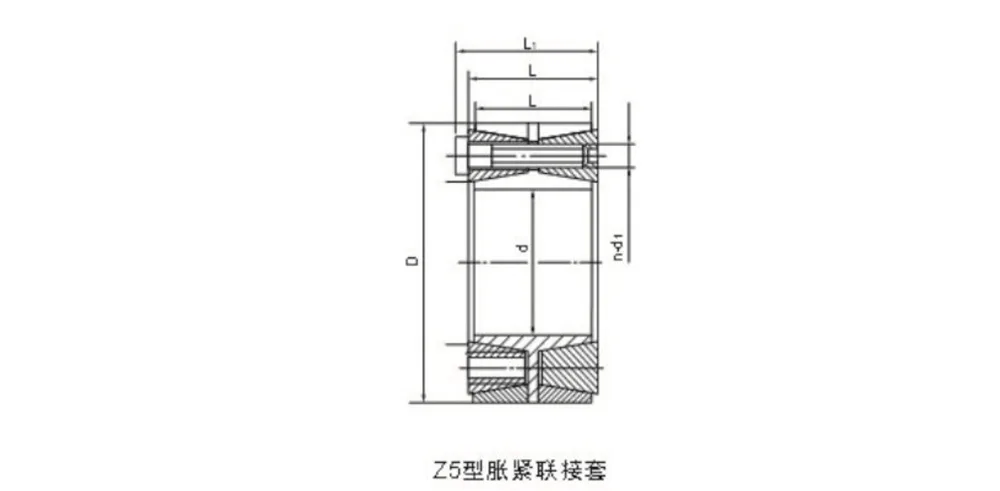

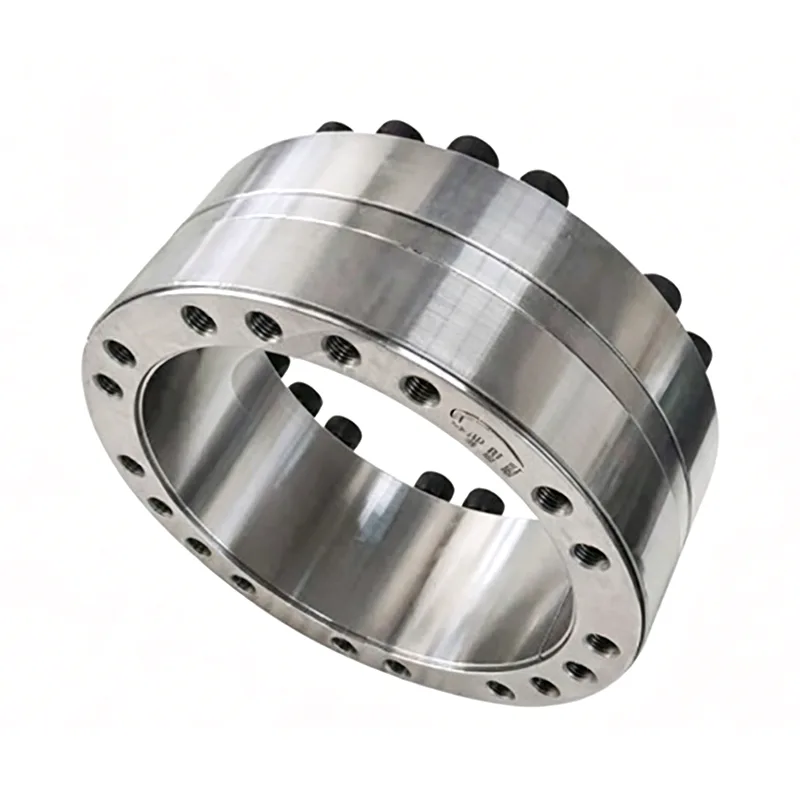

Блокировочный узел типа Z5

Блокировочный узел типа Z5 — это специализированный соединительный компонент, предназначенный для тяжелонагруженного оборудования с валами большого диаметра. Он исключает сложные процедуры сборки, не требующие ни термической установки, ни специальных инструментов, а также обеспечивает исключительно низкий барьер при установке. Он поддерживает последовательное соединение нескольких устройств для удовлетворения различных требований к крутящему моменту, совместим как с новым, так и с устаревшим тяжелым промышленным оборудованием, служит прямой заменой импортных компонентов и спроектирован так, чтобы выдерживать экстремальные условия эксплуатации, тем самым облегчая экономически эффективную модернизацию систем передачи оборудования.

1. Блокировочный узел типа Z5 используется для соединения вала с компонентами, установленными на валу, для передачи крутящего момента, осевой силы или совместной нагрузки того и другого.

2. Зона допуска для вала, сопряженного с блокирующим узлом, равна h8, а зона допуска для отверстия — H8.

Пример маркировки:

Запорный узел типа Z5 с внутренним диаметром d=300 мм и наружным диаметром D=375 мм:

Блокировочный узел: Z5-300×375

ГБ 5867-86

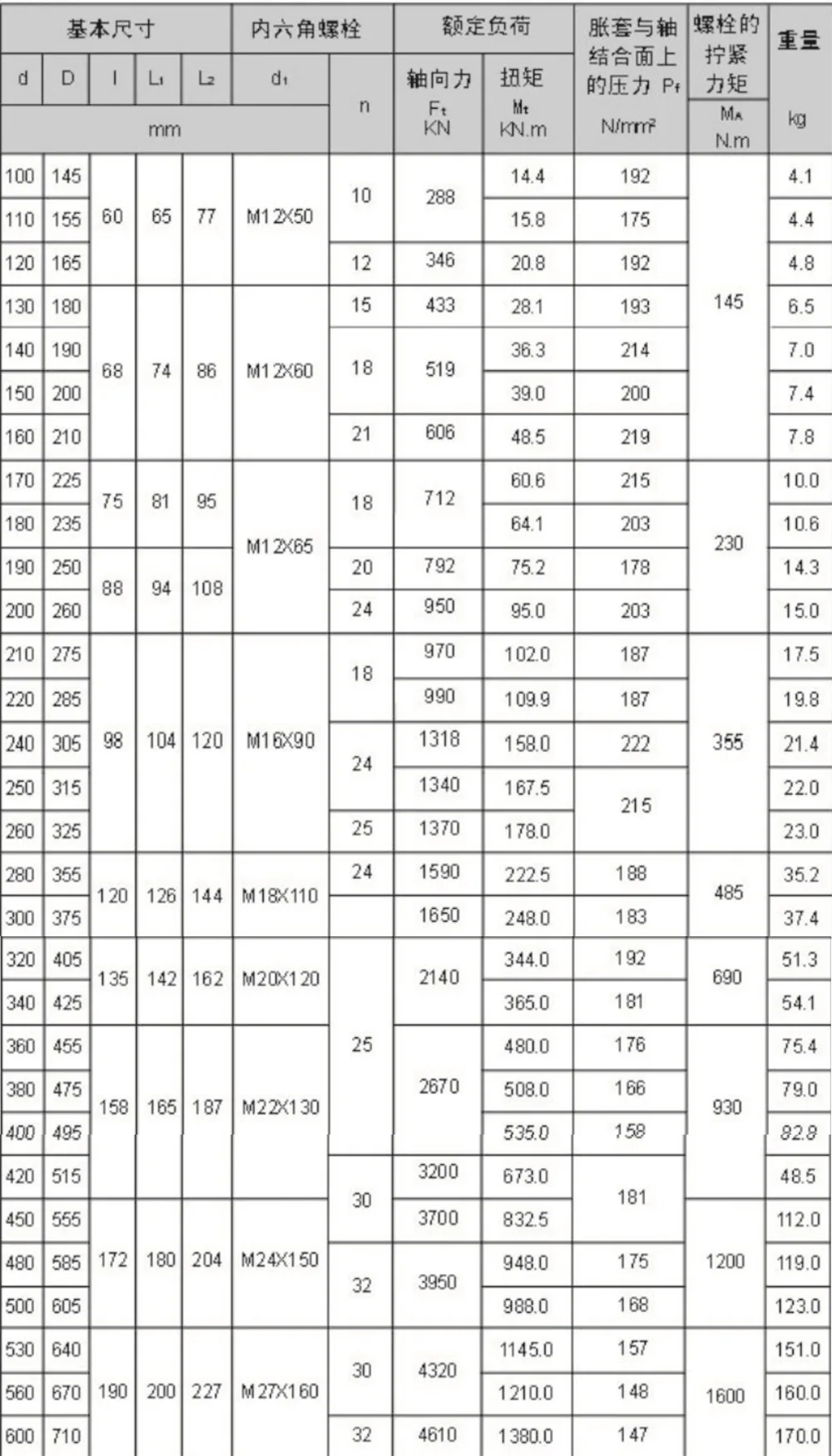

Основные размеры и параметры запирающих устройств типа Z5 (GB 5867-86)

Преимущества установки и применения

Запорный узел типа Z5 специально оптимизирован для решения распространенных проблем, связанных с установкой, вводом в эксплуатацию и обслуживанием крупногабаритного тяжелого промышленного оборудования на месте. Оно оптимизирует весь рабочий процесс, снижает сложность строительства на месте, снижает затраты на рабочую силу и легко адаптируется к разнообразным и меняющимся условиям установки, возникающим на различных рабочих площадках.

1. Упрощенный процесс сборки, нулевые технические барьеры: продукт полностью исключает сложные процедуры сборки, типичные для традиционных соединительных компонентов для тяжелых условий эксплуатации. Он не требует ни процессов высокотемпературной термической установки, ни специального специального инструмента, изготовленного на заказ; запирание и фиксация могут быть достигнуты с использованием только стандартных креплений. Установка на месте не представляет никаких технических препятствий, позволяя даже операторам без предварительного технического опыта эффективно выполнять задачи по сборке, что делает его пригодным для широкого спектра сценариев строительной площадки.

2. Точная осевая микрорегулировка, высокая эффективность выравнивания: во время сборки продукт позволяет свободно и точно настраивать осевое положение. Выравнивание центра вала оборудования и выполнение точной калибровки — простые и быстрые операции. Это эффективно решает проблемы, связанные со сложной центровкой и утомительной калибровкой крупногабаритного оборудования, значительно сокращая общий цикл установки и ввода в эксплуатацию всей машины.

3. Плавная разборка без замятия, сокращение потерь от простоев: во время последующего планового технического обслуживания, замены компонентов или эксплуатационных обновлений продукт можно легко ослабить и снять. В процессе полностью исключается заклинивание или заедание, что значительно сокращает время простоя оборудования, необходимое для обслуживания, и обеспечивает непрерывную и стабильную работу производственной линии.

4. Модульное последовательное соединение, гибкая адаптируемость к нагрузке: система поддерживает гибкое сочетание и последовательное соединение нескольких запирающих узлов типа Z5. Это позволяет пользователям динамически регулировать общую несущую способность в зависимости от фактических требований к рабочему крутящему моменту оборудования. Это позволяет адаптироваться к широкому спектру условий нагрузки без необходимости замены компонентов с различными характеристиками, тем самым значительно снижая сложность и трудозатраты, связанные с вводом в эксплуатацию на месте.

Совместимость оборудования

Являясь специализированным соединительным компонентом, предназначенным исключительно для тяжелых условий эксплуатации с валами большого диаметра, блокировочный узел типа Z5 отличается исключительной совместимостью с оборудованием. Оно охватывает весь спектр сценариев применения, включая интеграцию в новое оборудование, модернизацию устаревшего оборудования и прямую замену импортных компонентов, и спроектировано так, чтобы выдерживать самые экстремальные условия эксплуатации, встречающиеся в тяжелой промышленности.

1. Бесшовная замена импортных деталей; Локализованное производство для снижения затрат. Эти компоненты совместимы с широким спектром крупногабаритного и сверхмощного оборудования, обеспечивают высокую взаимозаменяемость и служат прямой заменой многочисленных высококачественных импортных запорных узлов. Их производительность передачи и точность фиксации не уступают импортным продуктам, что позволяет пользователям достигать аналогичных эксплуатационных результатов при значительно меньших затратах на закупки.

2. Неразрушающая модернизация для повышения производительности оборудования. Эти компоненты, предназначенные для модернизации систем трансмиссии стареющего тяжелого промышленного оборудования, не требуют внесения изменений в основной структурный корпус оборудования. Прямая замена и установка эффективно повышают стабильность трансмиссии и увеличивают общую несущую способность оборудования — процесс модернизации, характеризующийся простотой, низкими инвестиционными затратами и значительным улучшением производительности.

3. Упрощенная конструкция новой машины; Ускоренные циклы исследований и разработок. При интеграции в новейшее тяжелое промышленное оборудование эти компоненты позволяют оптимизировать компоновку системы передачи и исключить избыточные структурные элементы. Это эффективно сокращает общие циклы исследований и разработок, структурной оптимизации и массового производства всей машины, тем самым повышая эффективность, с которой производители оборудования выводят на рынок новые продукты.

4. Адаптивность к экстремальным условиям; Повышенное качество оборудования: эти компоненты, способные выдерживать разнообразные сложные и экстремальные промышленные условия эксплуатации, представляют собой универсальное решение для модернизации соединений передачи с высоким крутящим моментом крупногабаритного оборудования. Они эффективно повышают общую эксплуатационную точность, стабильность и всестороннее качество оборудования, тем самым повышая его долгосрочную производительность и долговечность.
