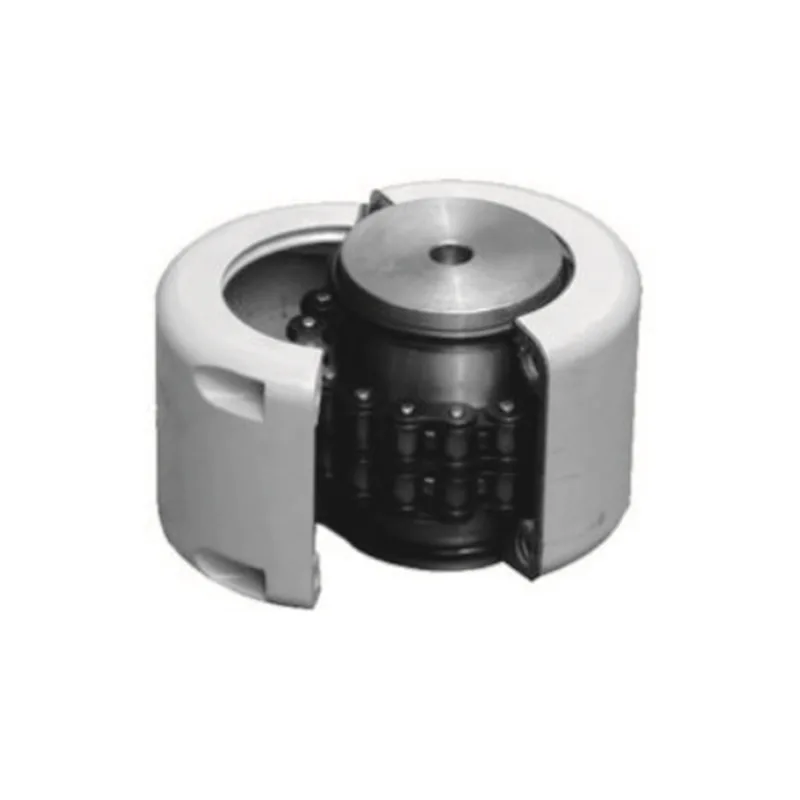

Роликовая цепная муфта типа KC

Как профессиональный производитель и надежный поставщик муфт для тяжелых условий эксплуатации, компания Jiteng представляет муфту для роликовых цепей типа KC — всемирно признанный гибкий разъем для тяжелых условий эксплуатации, использующий цепную технологию. В настоящее время это одна из наиболее широко используемых стандартных муфт в тяжелом промышленном оборудовании во всем мире. В отличие от цепной муфты типа GL, изготавливаемой внутри страны, модель KC производится строго в соответствии с универсальными международными стандартами размеров, обеспечивая превосходную общую взаимозаменяемость и более компактный профиль внешнего диаметра.

Особенности продукта

1. Гибкая компенсация смещения

Используя внутренний зазор в структуре двухрядной цепи, муфта может адаптивно компенсировать радиальные, осевые и угловые смещения, возникающие во время сборки оборудования. Это снижает сложность выравнивания на этапе установки и сводит к минимуму время сборки.

2. Компактный размер, высокая плотность мощности

При заданном номинальном крутящем моменте муфта роликовой цепи типа КС имеет меньший внешний диаметр по сравнению с обычными эластичными муфтами и другими муфтами цепного типа. Он занимает меньше места для установки, что делает его идеальным для интегрированных систем оборудования с компактной внутренней структурой и ограниченным зазором.

3. Цельнометаллическая экологическая устойчивость

Все компоненты изготовлены с высокой точностью из высококачественной стали, что делает их невосприимчивыми к влаге, пыли, масляным загрязнениям и экстремальным температурам. В отличие от муфт, в которых используются упругие элементы, эта конструкция исключает такие виды отказов, как старение эластомера, растрескивание или коррозия, что делает ее пригодной для использования в сложных всепогодных промышленных условиях.

4. Конструктивные характеристики и ограничения использования.

Общая структура проста; разборка и замена не требуют специальных инструментов, что позволяет одному человеку выполнять задачи по техническому обслуживанию. Однако из-за присущего конструкции вращательного люфта (свободного хода) эту модель категорически запрещено использовать в трансмиссионных системах, подверженных тяжелым обратным ударным нагрузкам или частым изменениям направления движения.

Высокая универсальность

1. Международные стандарты: высокая совместимость

Продукт соответствует универсальным международным производственным стандартам и имеет зрелую, комплексную систему спецификаций. Продукты той же спецификации могут служить прямой заменой эквивалентных зарубежных моделей, обеспечивая исключительную взаимозаменяемость компонентов. Это эффективно решает общие проблемы, связанные с поиском запасных частей для импортного оборудования, в частности, трудности закупок и длительные сроки доставки.

2. Совместимость с разнообразным сверхмощным оборудованием.

Совместим с подавляющим большинством трансмиссионного оборудования для средних и тяжелых условий эксплуатации, представленным в настоящее время на рынке, включая различные стандартные редукторы, промышленные вентиляторы, насосы для водоснабжения и дренажа, конвейеры для материалов и полный спектр специализированного горнодобывающего оборудования.

3. Выдающаяся общая ценность

Благодаря своей стабильной несущей способности, исключительной адаптации к окружающей среде и доступной цене за единицу муфта роликовой цепи типа KC стала всемирно признанным классическим компонентом для средне- и низкоскоростных, тяжелых однонаправленных передач.

Структурные преимущества

1. Высокоточные закаленные звездочки.

Заготовки звездочек изготовлены из высококачественной углеродистой конструкционной стали. После прохождения нескольких этапов прецизионного точения и зубофрезерования поверхности зубьев подвергаются закалке и закалке. Это обеспечивает достаточную твердость поверхности, обеспечивая превосходную устойчивость к сжимающим нагрузкам и износу. Во время длительных операций зацепления звездочки обладают высокой устойчивостью к таким проблемам, как сколы зубьев, проскальзывание или ненормальный износ.

2. Высокопрочные двухрядные роликовые цепи.

Оснащенная специальными утолщенными двухрядными приводными цепями, муфта имеет высокий предел прочности и несущую способность, значительно превышающую таковую у однорядных цепей. Его общая жесткость на кручение значительна, что позволяет ему надежно выдерживать постоянные средние и тяжелые нагрузки, не допуская таких сбоев, как удлинение или разрыв цепи.

3. Эффективная и стабильная передача мощности.

Потери при передаче мощности чрезвычайно малы, что обеспечивает превосходную эффективность передачи. На протяжении всей работы оборудования система остается свободной от вибрации и незакрепленных компонентов, обеспечивая непрерывную работу всей последующей системы передачи с постоянной скоростью и сводя к минимуму вероятность незапланированного простоя оборудования.

Сценарии применения

1. Оборудование для тяжелой промышленности

Роликовая цепная муфта типа КС подходит для горнодобывающей техники, металлургического конвейерного оборудования, химических смесителей и линий по производству формованных строительных материалов. Он предназначен для работы в сложных производственных условиях, характеризующихся высоким уровнем запыленности, высокой влажностью и легкой коррозией.

2. Сельскохозяйственное и конвейерное оборудование

Муфта, широко используемая в полевых сельскохозяйственных машинах, стационарном оборудовании для транспортировки материалов, крупногабаритных вентиляционных вентиляторах и связанных с ними редукторах, хорошо подходит как для работы на открытом воздухе, так и для непрерывного производства в закрытых помещениях.

3. Особые условия эксплуатации

Рекомендуется исключительно для оборудования, работающего на средних и низких скоростях вращения при постоянных, тяжелых, однонаправленных нагрузках. Категорически не рекомендуется использовать его в прецизионных трансмиссионных системах, включающих частое циклическое переключение вперед/назад, тяжелые ударные нагрузки при обратном ходе или резкие операции запуска и остановки.

Часто задаваемые вопросы

- Вопрос 1: В чем основное различие между муфтами роликовых цепей типа KC и типа GL?

A1: Тип KC является стандартной моделью, признанной во всем мире; он имеет меньший внешний диаметр и большую универсальность, что делает его идеальным для использования в качестве запасной части импортного оборудования. Тип GL, наоборот, является отечественной моделью, соответствующей национальным стандартам. Наиболее важным отличием является то, что серия KC по своей сути имеет вращательный зазор (или «люфт»), что позволяет осуществлять только однонаправленную передачу мощности; он не может выдерживать обратные ударные нагрузки. Серия GL, наоборот, безлюфтовая и предлагает гораздо более широкий диапазон эксплуатационного применения.

- Вопрос 2: Почему муфты роликовых цепей типа КС не подходят для оборудования, требующего частого вращения вперед и назад?

A2: Конструктивная конструкция продукта по своей сути включает вращательный зазор, также известный как «люфт». В момент обратного вращения происходит сильный удар; это может легко привести к выходу из строя зубьев звездочки или обрыву цепи, одновременно создавая громкий ненормальный шум. Следовательно, это существенно снижает срок службы как муфты, так и основного механизма.

- Вопрос 3: Какое регулярное техническое обслуживание требуется для цельнометаллических цепных муфт?

A3: Регулярное обслуживание простое. Поскольку здесь нет подверженных старению или расходных материалов, частая замена деталей не требуется. Операторам необходимо лишь периодически проверять натяжение цепи и доливать смазку. При работе в пыльной или влажной среде регулярное удаление загрязнений обеспечивает долгосрочную и стабильную работу.

- Вопрос 4: Можно ли использовать серию KC в качестве прямой замены эквивалентных цепных муфт, имеющихся на импортном оборудовании?

А4: Абсолютно. Серия КС разрабатывается и производится в строгом соответствии с универсальными международными стандартами размеров. Диаметр его отверстия, внешний диаметр, общая длина и номинальный крутящий момент сравниваются с основными зарубежными моделями, что обеспечивает высокую степень взаимозаменяемости. При доставке не требуется никаких изменений в диаметре отверстия; агрегат может быть установлен непосредственно на оборудование и сразу же введен в эксплуатацию.
