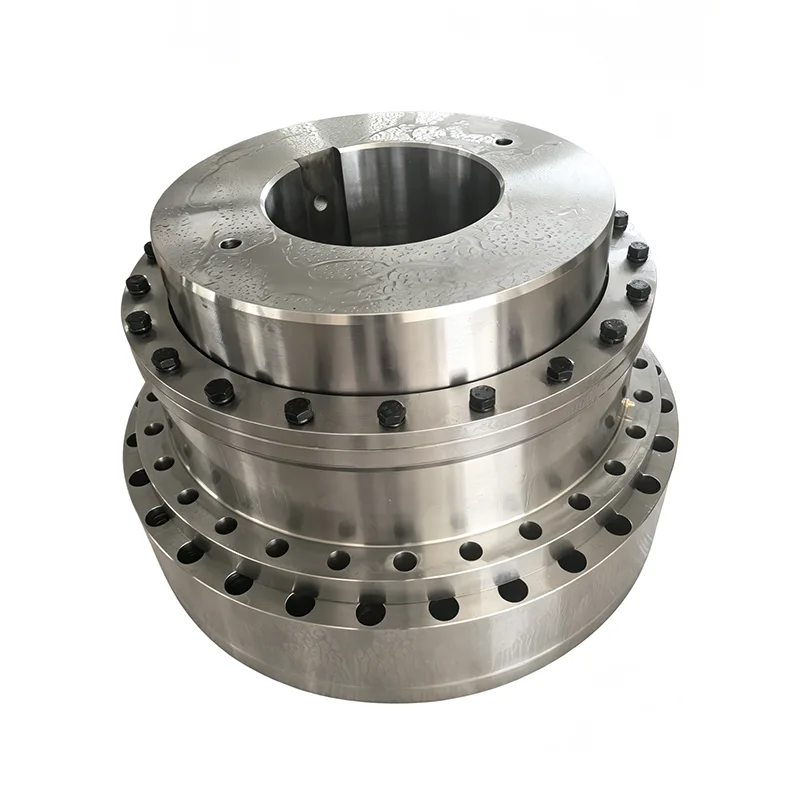

Барабанная зубчатая муфта типа GICL

Барабанная зубчатая муфта типа GICL служит основным соединительным компонентом для тяжелых условий эксплуатации в промышленных системах передачи энергии. Используя уникальную структуру зацепления, в которой выпуклые (корончатые) внешние зубья соединяются с прямыми внутренними зубьями, он преодолевает ограничения стандартных зубчатых муфт с прямыми зубьями, которые страдают от ограниченных возможностей компенсации несоосности, за счет использования изогнутого профиля зубьев шестерни для достижения разнонаправленной компенсации несоосности установки.

Этот продукт отличается исключительным максимальным крутящим моментом и минимальными потерями мощности. Он способен поддерживать непрерывную работу тяжелого оборудования с полной нагрузкой, такого как шаровые мельницы и дробилки, в течение продолжительных периодов времени, а также идеально подходит для высокоточных узлов трансмиссии и оборудования, работающего в суровых условиях под открытым небом.

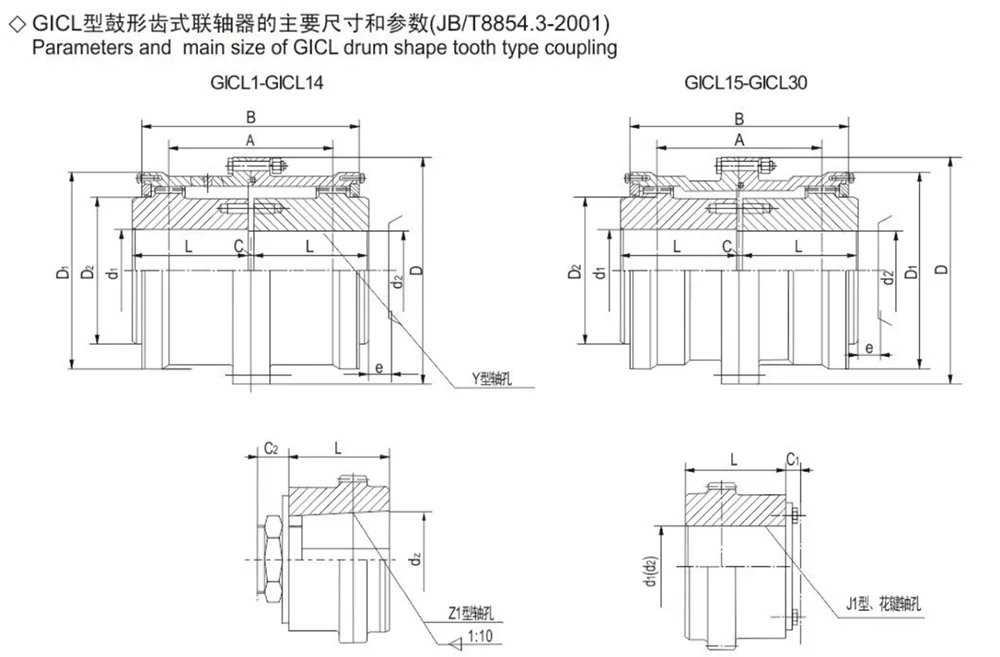

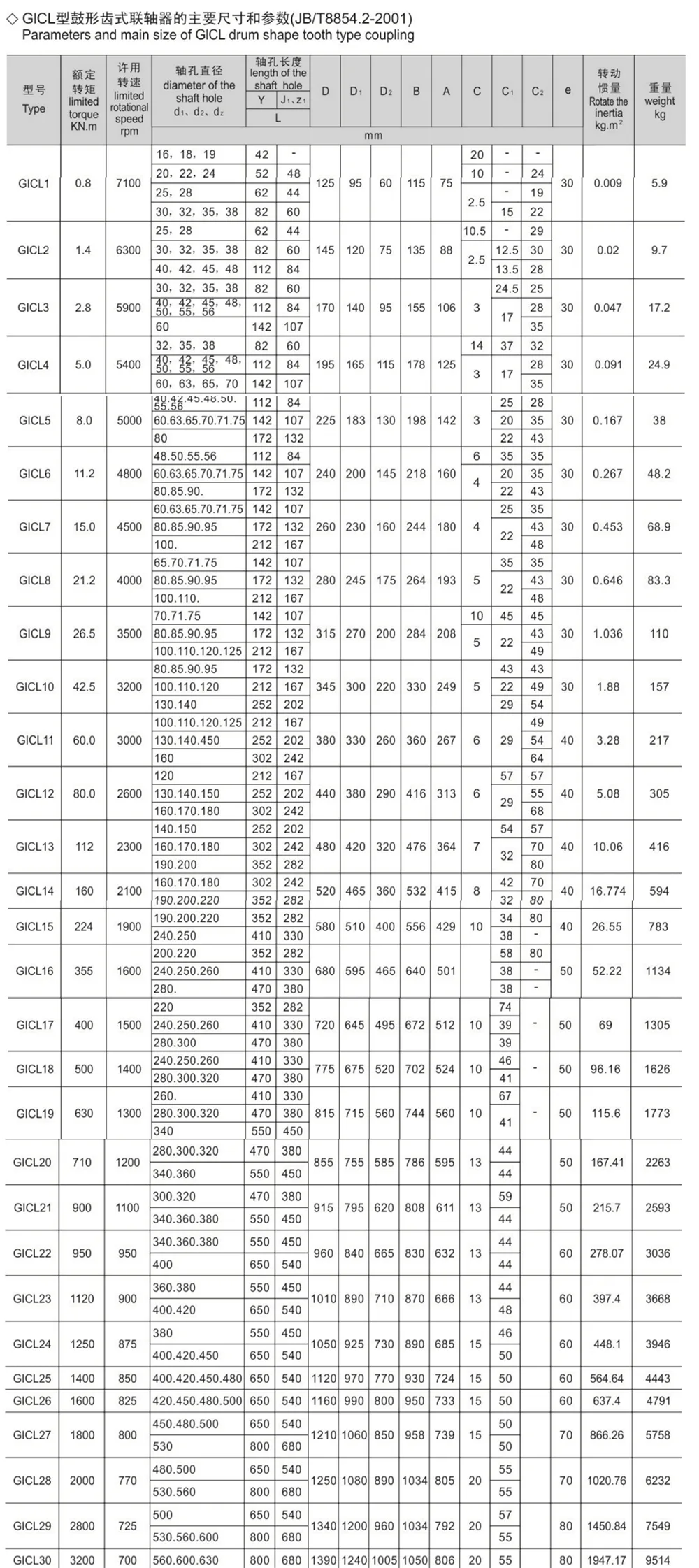

1. Качество и момент инерции являются приблизительными значениями, рассчитанными по наименьшему диаметру и наибольшей длине оси.

2. Уплотнительное кольцо имеет круглую поверхность, сваленную резиной.

3. По необходимости в отверстии оси J1 нельзя использовать стопорное кольцо на конце.

4. Разрешить компенсацию ориентации 1° 30’

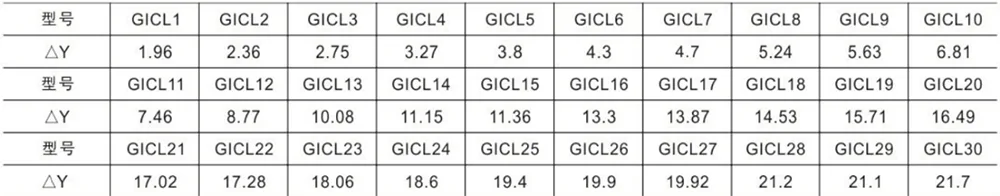

5. Разрешить радиальную компенсацию, Y соответствуют следующему списку.

Каковы его преимущества в производительности?

1. Сверхвысокая грузоподъемность и энергоэффективная трансмиссия.

Барабанная зубчатая муфта типа GICL обладает выдающимся номинальным крутящим моментом и чрезвычайно низкими потерями мощности при передаче, что обеспечивает высокий КПД трансмиссии. Это способствует энергосбережению и снижению затрат даже во время длительной работы с полной нагрузкой, эффективно удовлетворяя непрерывные потребности в мощности тяжелой техники высокой производительности.

2. Компенсация многомерного смещения с помощью коронковых зубов.

Благодаря своей уникальной конструкции корончатого колеса, в которой используется собственный зазор, обеспечиваемый изогнутыми профилями зубьев, муфта может одновременно компенсировать осевые, радиальные и угловые смещения. Это эффективно решает общеотраслевую проблему достижения точного соосного выравнивания во время сборки оборудования.

3. Плавная работа, снижение шума и долгосрочная защита.

Муфта обеспечивает естественный эффект амортизации и гашения вибрации во время работы, что приводит к снижению общего уровня шума. Он обеспечивает плавную передачу мощности как на высоких, так и на низких скоростях, эффективно снижая общую вибрацию машины и износ компонентов, тем самым продлевая срок службы всей трансмиссионной системы.

Универсальное применение для всех сценариев

1. Стандартный компонент для тяжелого машиностроения

Барабанная зубчатая муфта типа GICL совместима с широким спектром основного тяжелого оборудования, включая шаровые мельницы, дробилки, подъемники, конвейеры, прокатные станы, лебедки, химические насосы и крупногабаритные компрессоры. Он служит часто используемым соединительным компонентом для производителей оригинального оборудования (OEM) тяжелого промышленного оборудования.

2. Стабильная работа в различных средах.

Независимо от того, используется ли эта муфта в суровых условиях на открытом воздухе, подверженных ветру и дождю, в мастерских с высокой нагрузкой, требующих непрерывного круглосуточного производства, или на прецизионных передающих станциях, где высокая точность центровки имеет первостепенное значение, эта муфта обеспечивает стабильную и надежную работу.

3. Экономичные стандартные компоненты.

Эти компоненты легко адаптируются к различным средам и характеризуются низким уровнем отказов в эксплуатации. Эти компоненты обеспечивают контролируемые общие затраты на приобретение и техническое обслуживание. Они выделяются как высокорентабельные стандартные компоненты для различных трансмиссионных систем, работающих в тяжелых условиях, используемых в промышленности и горнодобывающей промышленности.

Гарантия прямых поставок с завода-источника

Используя собственные производственные линии, мы достигаем полностью автономного производства на протяжении всего рабочего процесса — от контроля качества, настройки и ценообразования до послепродажной поддержки — тем самым устраняя наценки, налагаемые посредниками.

1. Строгий стандартизированный контроль качества.

Вся продукция производится и поставляется в строгом соответствии с действующими отраслевыми стандартами. Каждое готовое изделие проходит строгий трехэтапный процесс проверки — точная проверка размеров, фактическое испытание на номинальный крутящий момент и всесторонний визуальный контроль — чтобы гарантировать бескомпромиссное заводское качество.

2. Гибкие нестандартные услуги по настройке

Мы предлагаем гибкие услуги по настройке для удовлетворения конкретных требований клиента, включая нестандартные внешние размеры и специальные диаметры отверстий. Кроме того, мы можем разработать модифицированные по индивидуальному заказу модели, специально предназначенные для работы в сложных условиях эксплуатации, таких как коррозионная среда или экстремальные температуры.

3. Цены напрямую с завода и послепродажная поддержка.

Устраняя промежуточные наценки, мы предлагаем конкурентоспособные цены, а для оптовых заказов доступны еще более выгодные цены. Мы предоставляем комплексную техническую поддержку и послепродажное обслуживание, постоянно поставляя экономически эффективные решения по передаче электроэнергии широкому кругу промышленных и горнодобывающих предприятий.

Часто задаваемые вопросы

Вопрос 1: В чем основная разница между зубчатой ​​муфтой барабанного типа GICL и стандартной зубчатой ​​муфтой с прямыми зубьями?

A1: Стандартные муфты с прямыми зубьями имеют линейный профиль зубьев, который допускает лишь минимальную несоосность и предъявляет строгие требования к соосности при установке. Напротив, в GICL используется «барабанный» (корончатый) профиль внешнего зуба; такая конструкция обеспечивает более равномерное распределение нагрузки по поверхностям зубьев и предлагает значительно более широкий диапазон компенсации осевых, радиальных и угловых смещений. Следовательно, GICL работает надежно, даже когда установка оборудования имеет большие отклонения от центровки, что делает его пригодным для более широкого спектра условий эксплуатации.

Вопрос 2: Можно ли использовать этот продукт в течение длительного времени на открытом воздухе в условиях сильной запыленности и дождя?

A2: Этот продукт имеет цельнометаллическую конструкцию шестерни и не содержит эластичных компонентов, таких как резина или нейлон, которые склонны к старению. Он стабильно работает во влажной и пыльной среде на открытом воздухе; единственное необходимое техническое обслуживание – регулярная периодическая смазка консистентной смазкой. Это делает его идеальным выбором для круглогодичного использования на горнодобывающих предприятиях и открытых дробильных установках.

Вопрос 3: Является ли муфта GICL подходящим выбором для оборудования, которое часто переключается между высокими и низкими рабочими скоростями?

A3: Барабанная зубчатая муфта типа GICL обеспечивает плавную передачу мощности как в условиях работы на высоких, так и на низких скоростях, обеспечивая превосходное гашение вибрации и снижение шума. Вибрационные удары, возникающие в результате частых колебаний скорости, эффективно амортизируются и поглощаются зацеплением зубьев шестерни, тем самым сводя к минимуму износ системы валов и редуктора.

Вопрос 4: Что делать, если требуемые размеры отверстия вала не соответствуют стандартным характеристикам? Может ли завод выполнить обработку отверстий по индивидуальному заказу?

A4: Мы поддерживаем индивидуальные услуги по механической обработке. Являясь прямым производителем, мы можем обрабатывать нестандартные отверстия валов в соответствии с фактическими диаметрами валов оборудования наших клиентов. Кроме того, для применений, связанных с агрессивными средами или высокими температурами, мы можем применить специальную обработку поверхности для удовлетворения конкретных требований сборки нестандартного оборудования.
