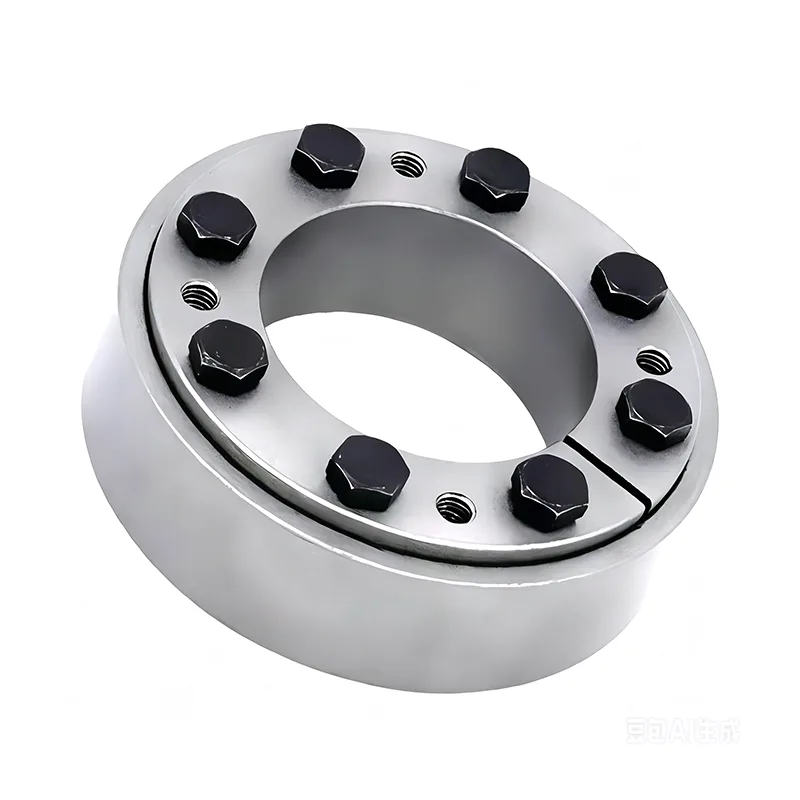

Блокировочный узел типа Z10

Благодаря конструкции с двойным коническим фрикционным замком он обеспечивает точное центрирование и надежную передачу усилия, устраняя недостатки традиционного соединения с плоским ключом. Благодаря простой установке и быстрой разборке блокировочный узел типа Z10 широко применим в различных условиях работы. В качестве основного соединительного компонента для тяжелой техники и крупного трансмиссионного оборудования он широко используется в горнодобывающей технике, металлургическом оборудовании, больших конвейерах, машинах для литья под давлением, больших редукторах, мощных вентиляторах и других областях.

Основные функции

Запирающий узел типа Z10, изготовленный из высококачественной легированной стали и обработанный глубокой закалкой и отпуском, обладает высокой твердостью, высокой прочностью и превосходной стойкостью к сжатию, кручению и деформации. Точно обработанные внутренние и внешние конические поверхности обеспечивают большую площадь контакта и постоянную равномерную силу зажима, предотвращая проскальзывание и смещение, обеспечивая стабильную передачу усилия.

Бесшпоночная конструкция не требует фрезерования шпоночных пазов и сохраняет первоначальную механическую прочность валов, что позволяет избежать поломки вала, проблем с износом и ослаблением посадки, а также продлевает срок службы компонентов трансмиссии.

Горячая сборка не требуется. Его можно надежно зафиксировать, равномерно затянув высокопрочные болты со свободно регулируемым осевым положением для гибкой регулировки. Его нелегко разобрать после длительной эксплуатации, и его легко разобрать для обслуживания. Его можно использовать отдельно или последовательно для улучшения общей грузоподъемности.

Преимущества производительности

Обладая высокой структурной жесткостью, он обладает превосходной ударопрочностью и усталостной стойкостью, способен выдерживать большие нагрузки, переменную нагрузку и частое стабильное вращение вперед и назад при длительной работе с полной нагрузкой. Высокая точность коаксиального позиционирования обеспечивает плавную работу с низким уровнем вибрации и шума, снижает износ деталей и повышает общую стабильность оборудования.

Адаптивность рабочих условий

Запорный узел типа Z10 обладает высокой универсальностью и имеет стандартные универсальные размеры, которые можно напрямую заменять и устанавливать на новое и старое тяжелое оборудование без модификации основных конструкций. Он широко применяется в тяжелых конвейерных установках, горнодобывающем оборудовании, металлургическом прокатном оборудовании, больших промышленных вентиляторах, резиновых и пластиковых машинах и других случаях передачи высоких нагрузок с простым выбором модели.

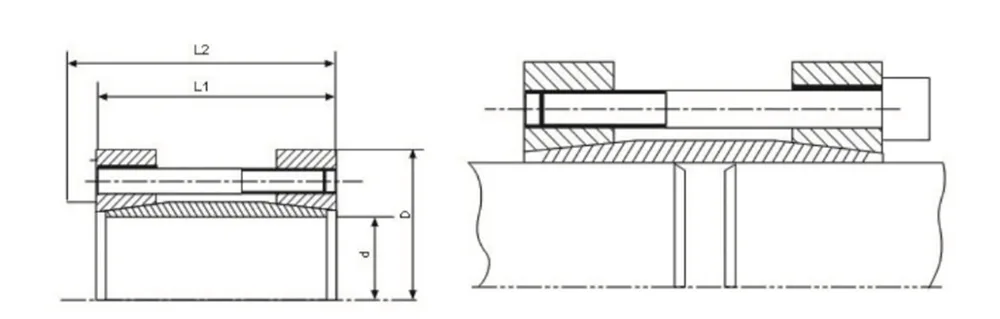

Основные размеры и параметры запирающих устройств типа Z10

Часто задаваемые вопросы

Вопрос 1: Каковы преимущества трансмиссии конструкции с двойным конусом по сравнению с конструкцией с одинарным конусом?

A1: В блокирующем узле типа Z10 используется эксклюзивная конструкция с фрикционным замком с двойным конусом. Эта конструкция отличается увеличенной площадью контакта на конических поверхностях, обеспечивает равномерное распределение напряжений по всему узлу и обеспечивает превосходную точность центрирования. По сравнению со стандартными одноконусными стопорными узлами он обеспечивает более продолжительное и сбалансированное усилие зажима. В условиях эксплуатации с тяжелыми нагрузками он эффективно предотвращает распространенные проблемы, такие как локальная перегрузка напряжения и незначительное смещение вала, что приводит к более надежной передаче мощности. Следовательно, он стал основным конструкционным выбором для приложений общего назначения в крупногабаритном, тяжелонагруженном оборудовании.

Вопрос 2: Будет ли блокирующий узел Z10 испытывать снижение крутящего момента во время длительной работы, включающей попеременное вращение вперед и назад при полной нагрузке?

A2: Изделие изготовлено из кованой легированной стали в сочетании с процессом глубокой закалки и отпуска. Это приводит к высокой структурной жесткости и исключительной устойчивости к усталости и ударам. Он специально разработан для приложений, требующих длительной работы с полной нагрузкой, частых реверсов направления и условий переменной нагрузки. Во время непрерывной работы в тяжелых условиях он не демонстрирует значительной усталостной деградации; запирающий момент остается стабильным и не уменьшается.

Вопрос 3. Как Z10 повышает общую несущую способность, когда тяжелое оборудование подвергается нагрузкам, превышающим стандартные пределы?

A3: Z10 можно использовать как одиночный независимый блок или — для удовлетворения особых требований к большой нагрузке — несколько блоков могут быть установлены последовательно. Это позволяет значительно увеличить общую несущую способность при скручивании без необходимости замены существующих компонентов на детали большего размера. Он легко адаптируется к сценариям передачи со сверхвысокими нагрузками, например, в крупномасштабных конвейерных системах и редукторах для тяжелых условий эксплуатации, обеспечивая исключительную гибкость в применении.

Вопрос 4. Какие хронические проблемы с оборудованием можно принципиально решить, исключив необходимость обработки шпоночных пазов?

A4: Традиционные соединения с плоской шпонкой подвержены частым отказам, включая износ шпонки, ослабление, перелом вала и чрезмерный зазор в посадке. Бесшпоночная конструкция Z10 полностью сохраняет первоначальную механическую прочность вала и полностью устраняет проблему концентрации напряжений. Это эффективно решает распространенные в отрасли проблемы, связанные с тяжелым оборудованием, такие как вибрация, нестабильная трансмиссия, износ вала и частые простои для технического обслуживания.

Вопрос 5. Каким образом Z10 способствует снижению шума и гашению вибрации при работе в тяжелых условиях?

A5: Благодаря возможностям высокоточного коаксиального позиционирования блокирующий узел типа Z10 эффективно корректирует отклонения сборки внутри оборудования, тем самым сводя к минимуму эксцентриковое трение во время передачи мощности. Оборудование работает с минимальной вибрацией и низким уровнем шума, что значительно снижает ненормальный износ компонентов трансмиссии; это позволяет крупногабаритной тяжелой технике работать более плавно при полной нагрузке, тем самым эффективно повышая общую эксплуатационную стабильность всего агрегата.
